Приложение Б


Тактико-технические характеристики проводноволновых извещателей
(справочное)


Название и фирма изготовитель Внешний вид Основные тактико-технические характеристики

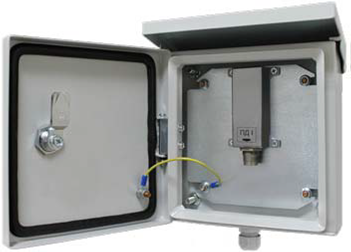

1 «ТРАССА/
ТРАССА-2»
ООО ПМЦ «СТАРТ-7»
  Длина зоны обнаружения: ТРАССА - 250 м;
ТРАССА-2 (2 фланга по 250 м) - 500 м;
Напряжение питания (постоянного тока)12-30 В.
Потребляемый ток, не более:
«ТРАССА» - 15 мА;
«ТРАССА-2» - 20 мА.
Наработка на ложное срабатывание не менее 1500 ч.
Диапазон рабочих температур от -50 до 50°С, (специальный вариант) от -60°С;
Вероятность обнаружения 0,98.

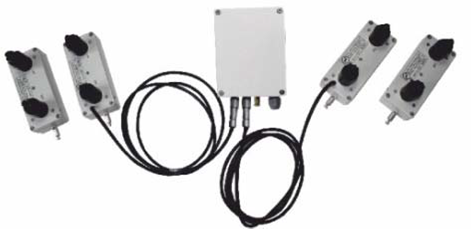

2 «Импульс-12 ТМ»
НТЦ «Электронная аппаратура»
Однофланговый;
Объемная чувствительная зона обнаружения протяженностью от 5 до 250 м, сечением 2х2 м;
Напряжение питания 20-36 В;
Ток потребления не более 20 мА;
Диапазон рабочих температур от -50 до +50°С;
Степень защиты корпусов блоков - IP65;
Вероятность обнаружения не менее 0,98;
Срок службы блоков изделия не менее 10 лет.

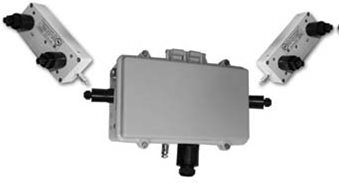

3 Извещатели серии
«Импульс-14»
НТЦ «Электронная аппаратура»
Двухфланговый;
Объемная чувствительная зона обнаружения протяженностью от 2×5 до 2х250 м (от 5 м до 250 м), сечением 2 х 2 м.;
Напряжение питания 20-36 В;
Ток потребления не более 25 мА;
Диапазон рабочих температур от -50 до +50°С;
Степень защиты корпусов блоков - IP65;
Вероятность обнаружения не менее 0,98;
Срок службы блоков изделия не менее 10 лет.
4 Извещатели серии
«Импульс-20»
НТЦ «Электронная аппаратура»
Двухфланговый;
Протяженность зоны обнаружения 5-350 м;
Напряжение питания 20-36В;
Ток потребления не более 50 мА;
Диапазон рабочих температур от -50 до +65°С;
Работоспособность при скорости ветра до 30 м/с;
Степень защиты корпусов блоков - IP65;
Вероятность обнаружения не менее 0,98;
Срок службы блоков изделия не менее 10 лет.
5 Извещатели серии
«Импульс-мини»
НТЦ «Электронная аппаратура»
Двухфланговый;
Объемная чувствительная зона обнаружения протяженностью от 2×5 до 2х250 м (от 5 м до 250 м), сечением 2х2 м.;
Напряжение питания 20-36 В;
Ток потребления не более 30 мА (60 мА на два фланга);
Диапазон рабочих температур от -50 до +50°С;
Степень защиты корпусов блоков - IP65;
Вероятность обнаружения не менее 0,98;
Срок службы блоков изделия не менее 10 лет.
6 «ПАРАЛЛЕЛЬ»
ЗАО «ЮМИРС»
Длина зоны обнаружения (ЗО):
- для козырькового варианта 50-250м;
- для приземного варианта 50-200м;
Ширина ЗО (козырьковый вариант) не менее 0,7 м;
Высота ЗО (приземный вариант) не менее 2 м;
Номинальное напряжение 10-30 В;
Потребляемый ток (при напряжении 24 В) 15 мА;
Время технической готовности 90 с;
Диапазон рабочих температур от -50 до +50°С;
Средний срок эксплуатации 8 лет.
7 РЕЛЬЕФ
ЗАО «Охранная техника»
Длина зоны обнаружения при установке:
- «козырьком» от 25 до 250 м;
- «приземным» типом от 25 до 200 м;
Вероятность обнаружения нарушителя не менее 0,98;
Напряжение питания10-30 В;
Ток потребления не более 0,045 А;
Время готовности после подачи питания не более 60 сек;
Время готовности после выдачи тревожного извещения не более 10 сек;
Длительность тревожного извещения не менее 3 сек;
Выходной сигнал: исполнительное реле (ток до 0,1 А, напряжение — до 37 В);
Интерфейс RS-485.
8 РЕЛЬЕФ-2
ЗАО «Охранная техника»
Длина зоны обнаружения при установке:
- «козырьком»25-500 м;
- «приземным» типом 25-400 м;
Расстояние между консолями 3-9 м;
Напряжение питания10-30 В;
Ток потребления0,09 А;
Рабочая температура от -40 до +80 °С.
9 «Газон-24»
СОГО «НИКИРЭТ»
Максимальная длина блокируемого рубежа 500 (2 х 250) м;
Длина каждого блокируемого участка от 10 до 250 м;
Допустимый уровень травяного/снежного покрова до 1 м;
Электропитание 10-30 В;
Ток потребления (при Uпит=24 В) не более 85 мА;
Диапазон рабочих температур, от -50 до +55°С.
10 «ТРЕЗОР-Р»
ООО «НПЦ «Трезор»
Длина зоны обнаружения до 250 м, ширина от 2 до 5 м, высота до 1 м;
Вероятность обнаружения не менее 0,95;
Наработка на ложную тревогу не менее 1000 ч.;
Диапазон рабочих температур от - 50 до +50°С;
Напряжение питания от 10 до 30 В постоянного тока;
Потребляемый ток не более 100 мА, во всем диапазоне питающего напряжения;
«Сухие» контакты, интерфейс RS-485.
