2.3.4. Радиоволновые двухпозиционные извещатели

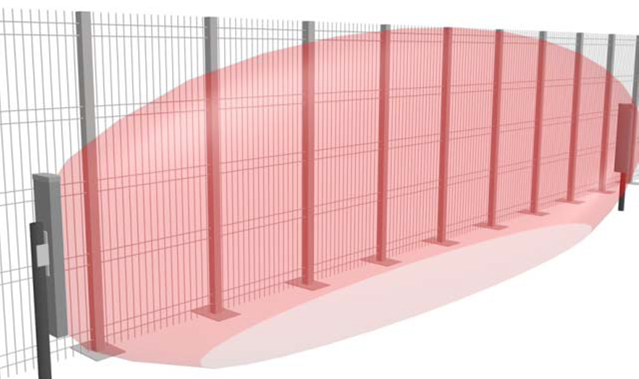

Извещатель состоит из ПРД и ПРМ, между ними создается сплошной радиоволновый барьер эллипсоидной формы большой осью совпадающей с условной прямой линией соединяющей центры антенных устройств или точки максимального излучения и приема радиоволн (рисунок 2.8).

Как видно из рисунка 2.8, ЗО вблизи передающего и приемного блоков в сечении практически совпадает с апертурой (эффективной площадью) антенн и значительно расширяется к середине контролируемого участка.




Рисунок 2.8 – ЗО радиоволнового двухпозиционного извещателя


ПРД излучает радиоимпульсы, ПРМ их принимает. Принцип действия извещателей основан на регистрации и анализе колебаний, принимаемых ПРМ. Ширина и высота ЗО определяются выбранной рабочей частотой (как правило, от 1 до 28 ГГц и выше), алгоритмом обработки сигналов, включением в обработку высших «зон Френеля», величинами порогов и боковыми лепестками антенн.

Для рабочей частоты 10 ГГц диаметр ЗО (эллипсоида) в середине участка длиной 250+50 м примерно равен 5 м.

Выбор рабочей частоты ограничивает возможности антенн по направленности излучения и приема СВЧ-энергии, а чем лучше направленность, тем больше дальность и меньше ширина ЗО и, как следствие, меньше влияние окружающих негативных факторов. Минимизация габаритов антенн противоречит их направленности, а увеличение частоты наоборот положительно отражается на этом свойстве. Однако, увеличение частоты приводит к увеличению влияния метеофакторов, мелких предметов и животных, попадающих в ЗО, снижает информативность сигналов, увеличивает вероятность ложных тревог, увеличивает зоны нечувствительности вблизи антенн и облегчает возможность бесконтрольного преодоления рубежа охраны.

Поэтому большинство разработчиков и производителей находят «золотую середину» (около 10 ГГц) и определяют параметры антенных устройств исходя из компромисса между направленностью излучения (косвенно шириной ЗО), информативностью детектированного сигнала и конструктивно-ценовыми характеристиками для получения высоких качественных показателей при невысокой стоимости.

Определение направления перемещения

Исключительной особенностью извещателя с функцией определения направления перемещения является наличие двух антенн в блоках ПРД и ПРМ, чем достигается очень высокий уровень помехоустойчивости.

Например, извещатель «Торос» ООО ПМЦ «Старт-7» (г. Заречный) определяет попытку вторжения только при пересечении двух радиолучей со сдвигом во времени. Это позволяет с большой степенью вероятности отделить сигнал помехи от реального сигнала при пересечении ЗО нарушителем.

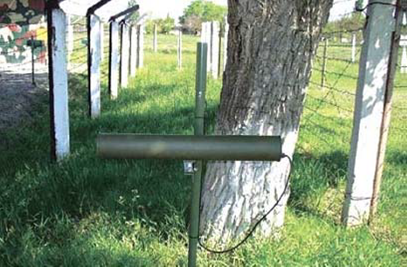

Извещатель линейный радиоволновый «Торос» показан на рисунке 2.9.




Рисунок 2.9 – Извещатель «Торос»


Определение направления нарушителя, предварительная цифровая фильтрация и алгоритм последующей обработки сигнала обеспечивают не более одной ложной тревоги в год при сохранении вероятности обнаружения 0,98. Длинна ЗО от 10 до 100 м, ширина – не более 6 м.

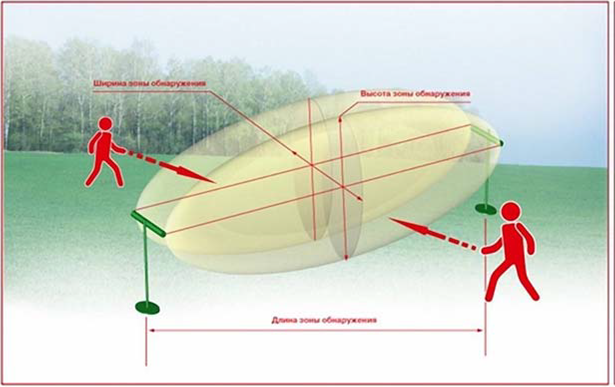

На рисунке 2.10 показаны ЗО извещателя «Торос».




Рисунок 2.10 – ЗО извещателя «Торос»


Функция определение направления перемещения нарушителя является инновационным направлением при разработке линейных радиоволновых извещателей с целью существенного увеличения его помехоустойчивости.

Возможность охраны пересеченной местности

Извещатель охранный линейный радиоволновой «Наст» ООО ПМЦ «Старт-7» (г. Заречный) содержит комплект блоков ПРД и ПРМ, что позволяет охранять 16 участков по 8 м. Не требуется юстировка и предварительная подготовка участков охраняемых периметров, допускается наличие травы, деревьев, кустов и перепадов высоты поверхности до 5 м.

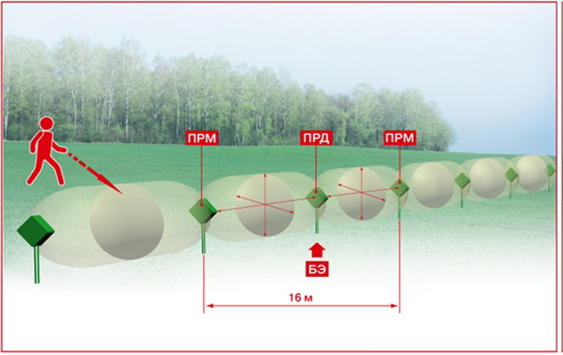

На рисунке 2.11 показаны ЗО извещателя «Наст».




Рисунок 2.11 – ЗО извещателя «Наст»


Данный способ может применяться для охраны «ломанных» периметров объектов.

Достоинства:
- объёмная невидимая ЗО;
- безопасный уровень излучения;
- малое энергопотребление;
- РЛСО обладают устойчивостью к изменениям условий окружающей среды и помехам в виде: снега, дождя, тумана, ветра, мелких животных, птиц, радиостанций, вибрации, помехам по питанию, электростатическим разрядам, воздействию внешнего излучения в рабочем диапазоне частот с целью саботажа.

Недостатки:
- РЛСО требуют наличия прямой видимости между приемником и передатчиком;
- для устойчивой работы РЛСО должна быть обеспечена зона отторжения, несколько превышающая размеры ЗО;
- для обеспечения устойчивой работы РЛСО необходимо обслуживать ЗО охраняемого периметра и зону отторжения.




Далее >>>
