2.9.2. Вибрационные микрофонные средства обнаружения
Вибрационные микрофонные СО предназначены для обнаружения нарушителя по
создаваемым им вибрациям прочного инженерного ограждения в процессе
проникновения на охраняемый объект.
Принцип действия таких СО основан на регистрации механических вибраций
или перемещений ограждений, возникающих при попытках нарушителя
разрушить или преодолеть инженерное ограждение. ЧЭ для таких ограждений
является специально разработанный электромагнитный микрофонный кабель,
преобразующий механические вибрации в электрический сигнал. Кабель
крепят непосредственно к ограждению либо к специальному металлическому
козырьку.
Сигналы поступают в БОС, который в соответствии с заданным алгоритмом
выдает сигнал тревоги.
Проводники в микрофонном кабеле расположены в магнитном поле гибкого
магнитного полимера. Локальные деформации, вызванные вибрацией
контролируемого ограждения, приводят к перемещению гибкого магнитного
полимера относительно проводников. Это является причиной возникновения
переменного магнитного поля, которое индуцирует напряжение в
проводниках.
Недостатком является однопроходная схема сигнализационного блокирования
ограждения. Для микрофонного ЧЭ характерна высокая точность
воспроизведения вибраций ограждения и высокое отношение сигнал/шум,
обусловленное низкоомным ЧЭ.
Извещатели с диапазоном акустических частот работают даже на «жестких»
(тяжелых) сварных решетках и на качественных деревянных ограждениях, так
как акустические волны распространяются в ограждении при любом способе
преодоления или воздействия.

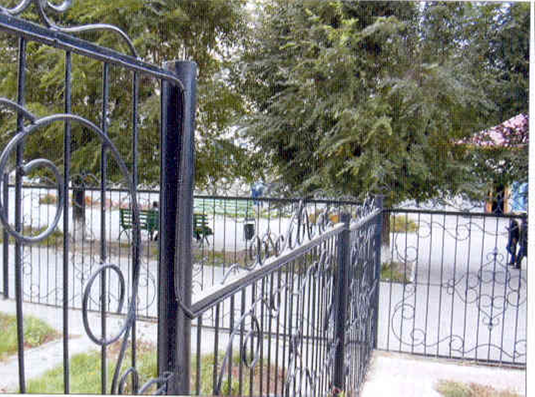

На рисунке 2.43 показана установка вибрационного микрофонного ЧЭ на
сварных решетках.
Рисунок 2.43 – Установка вибрационного микрофонного ЧЭ на сварных
решетках
Для таких извещателей используются только специализированные кабели со
сложной структурой и высокой стоимостью. Наряду с логической тревогой в
извещателях обеспечивается аналоговый контроль акустической обстановки
возле ограждения.
