2.7. Манометрические средства обнаружения

Принцип действия извещателя с ЧЭ манометрического типа представляет собой электронный сенсор и подключенные к нему специальные шланги, заполненные жидкостью (антифризом), которые укладываются в землю на глубину от 0,25 до 0,3 м на расстоянии от 1,0 до 1,5 м друг от друга. При прохождении ЗО нарушитель создает определенное давление на грунт, которое передается на ЧЭ, сенсор измеряет дифференциальное изменение давления между ЧЭ (рисунок 2.31).

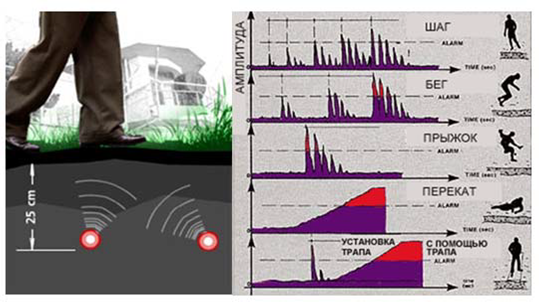

Рисунок 2.31 – Воздействие человека на ЧЭ и виды сигнала при пересечении ЗО


Это изменение давления преобразуется в электрический сигнал, после чего он подвергается анализу и сравнению с заданными образцами сигнала, характерными для прохода нарушителя. В состав линейной части извещателя, устанавливаемой в грунт, кроме шлангов и сенсора входят компенсационные клапаны, которые обеспечивают компенсацию давления в шлангах. В сенсоре размещаются высокочувствительные мембраны и микропроцессор для преобразования и анализа сигналов.

После обработки, сигнал передается на блок управления, который с помощью встроенного компьютерного интерфейса или релейных контактов может передавать извещение о тревоге. Применение динамической корректировки параметров автоматически изменяет порог срабатывания извещателя при изменении температуры и погодных условий.

Шланги, благодаря их гибкости, могут быть уложены в грунт произвольным способом, что делает практически невозможным определение ЗО нарушителем.

Например в СО КПТСО16-64 «ПАХРА» для организации подземных сейсмометрических рубежей используются протяженные гидравлические датчики давления, СО предназначено для блокирования территорий объектов по периметру и обнаружения нарушителя при взаимодействии его с ЧЭ.

Шланги, благодаря их гибкости, могут быть уложены в грунт произвольным способом, что делает практически невозможным определение ЗО нарушителем. Так же, благодаря этим качествам, появляется уникальная возможность установки извещателя на периметрах со сложной конфигурацией и рельефом, без специальной подготовки и обслуживания ЗО.

Однако высокая чувствительность датчиков требует, чтобы деревья и крупные кустарники находились не ближе от 3 до 4 м от шлангов.

Шланги изготавливаются из специальной композиции синтетических материалов, обеспечивающих необходимую эластичность и долговечность при нахождении в грунте.

Извещатель имеет две различные модификации.

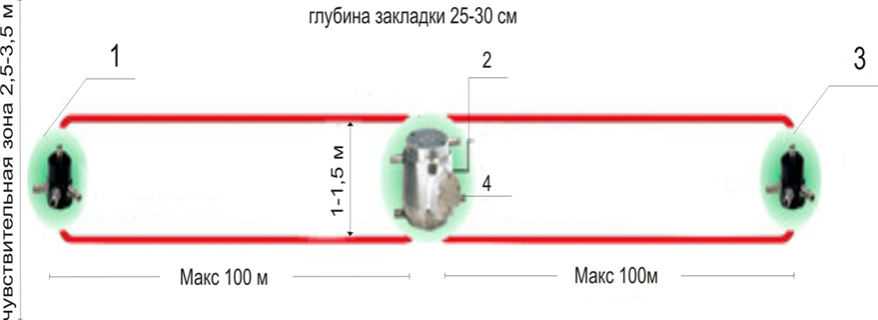

«МРК 20» – двухтрубная версия обеспечивает средний и высокий уровень защиты (рисунок 2.32).




Условные обозначения:
1, 3 – компенсационные клапаны, 2 – подземный кабель к блоку управления, 4 – сенсор.


Рисунок 2.32 – Двухтрубная версия

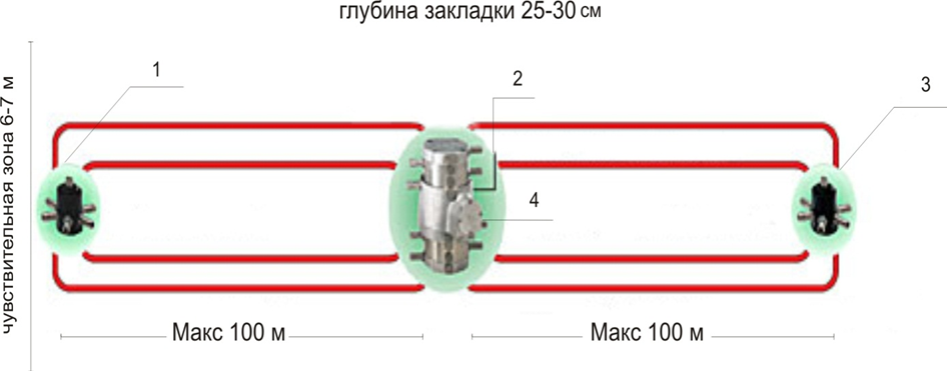

«МРК 40» – четырехтрубная версия обеспечивает высокий уровень защиты (рисунок 2.33).




Условные обозначения:
1,3 – компенсационные клапаны, 2 – подземный кабель к блоку управления, 4 – двойной сенсор.

Рисунок 2.33 – Четырехтрубная версия

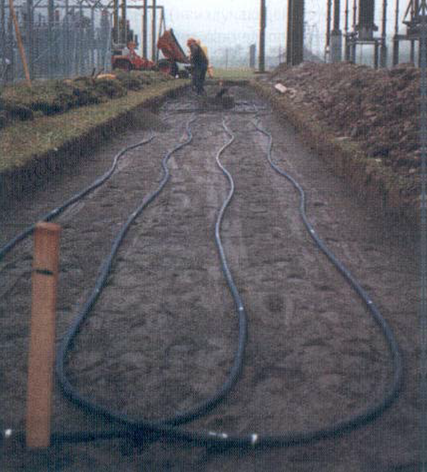

На рисунке 2.34 показана укладка в траншею шлангов четырехтрубной версии. СО обеспечивают ЗО длиной до 200 м, состоящую из двух независимых ЗО длиной до 100 м (максимум).




Рисунок 2.34 – Установка шлангов


Каждая из этих зон может быть настроена индивидуально под конкретные условия данного участка периметра. Увеличивая количество извещателей (версии «МРК 20» и «МРК 40»), устанавливая их один за другим, создают систему защиты периметра любой длины, в конфигурации «цепь» или «звезда».

В первой версии ширина ЗО от 3 до 4 м, а во второй от 5 до 7 м.

Достоинства манометрических СО:
- надежное обнаружение нарушителей при пересечении ЗО шагом, бегом, прыжками, перекатыванием, с использованием трапов, досок или путем подкопа;
- высокая степень маскировки ЧЭ;
- поскольку ЧЭ устанавливается под землей, асфальтом или бетоном, то СО в большей степени подходит для объектов, где требуется определенная устойчивость к атмосферным и электромагнитным воздействиям (аэропорты, индустриальные и военные объекты), где требуется пожаро- и взрывобезопасность (нефтяные, газовые, химические предприятия), а также, где важна эстетика (памятники архитектуры, музеи, коттеджи).

Недостатки манометрических СО:
- требуют большого объема подготовительных и монтажных работ при установке линейной части;
- сложность эксплуатации, особенно при замене ЧЭ;
- некоторое снижение обнаружительной способности при промерзании грунта, при высоком снежном покрове;
- высокая стоимость.
