2.3.3. Радиоволновые однопозиционные извещатели

Применение традиционных однопозиционных радиоволновых извещателей, принцип действия которых основан на эффекте Доплера, требует соблюдения достаточно большого количества условий. Присущие им недостатки, такие как неравномерная чувствительность, в зависимости от расстояния до обнаруживаемого объекта, низкая помехоустойчивость к близкорасположенным колеблющимся и вибрирующим предметам, ограничивают использование этих извещателей. Неравномерная чувствительность проявляется в том, что крупногабаритный объект, находящийся даже за пределами ЗО (по человеку), формирует такой же сигнал, как и мелкий объект около извещателя. На рисунке 2.6 показана ЗО радиоволнового однопозиционного извещателя.

Излучение сложного сигнала позволяет радиоволновым однопозиционным извещателям измерять расстояние до объекта и определить перемещается он или вибрирует. На этом принципе построен алгоритм обнаружения извещателей ИО407-14/2 «Фон-3Т», ИО407-14/3 «Фон-3Т/1» (ЗАО «Аргус-Спектр») и ИО407-18 «Волна-6» (ЗАО «ЮМИРС»).

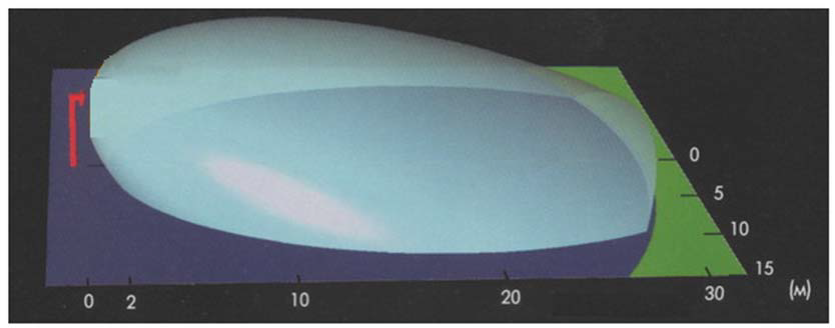

Рисунок 2.6 – ЗО радиоволнового однопозиционного извещателя


На рисунке 2.7 показан объемный радиоволновый однопозиционный извещатель ИО407-18 «Волна-6».

В извещателе применен принцип линейной модуляции рабочей частоты, благодаря чему, в отличие от применения принципа обнаружения, основанного только на изменении фазово-частотных характеристик отраженного сигнала по закону Доплера, можно добиться более равномерной чувствительности по всей длине ЗО и более точно установить ее границы.

Радиоволновые однопозиционные извещатели с высокой обнаружительной способностью, помехозащищенностью и устойчивостью к умышленному нарушению функционирования применяются для охраны помещений особо важных объектов.

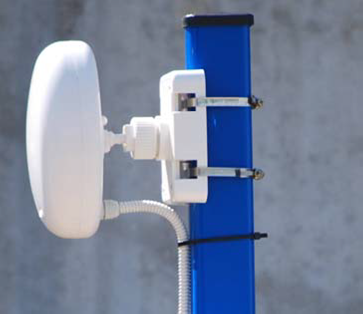

Рисунок 2.7 – Извещатель «Волна-6»


В приложении А приведены основные ТТХ аналогичных радиоволновых однопозиционных извещателей различных производителей.
