2.12. Радиолокационные средства обнаружения для охраны территорий (акваторий) объектов

Радиолокационные средства обнаружения применяют для охраны территорий большой площади и большой протяженности. Они позволяют организовать в секторе обзора радиолокационных станций (РЛС) виртуальные границы, где нет физической возможности выполнить защитное ограждение (болотистая местность, участки акватории) и не возводить сложные по исполнению системы ограждения.

Применение РЛС оправдано на объектах транспортной инфраструктуры (аэропорты, железнодорожные узлы, транспортные развязки, речные и морские порты, акватории плотин и гидроэлектростанций, объекты топливно-энергетического комплекса).

Указанные объекты, как правило, имеют одну общую характеристику – это протяженный периметр и обширная территория. На таких объектах сложно организовать надежную охрану территории и нередко отдаленные участки не оборудованы даже ограждением, хотя само ограждение не является серьезным препятствием для нарушителя. Отдаленным участкам охраняемой территории уделяется пониженное внимание, что приводит к снижению надежности охраны объекта.

При организации охраны таких объектов с целью раннего обнаружения приближения нарушителя и слежения за его перемещениями в реальном времени наиболее эффективным является применение средств радиолокации. Это может в значительной степени, уже на ранних этапах, облегчить выполнение задач:
- по предупреждению проникновения нарушителя на охраняемую территорию;
- оперативного наведения группы задержания на нарушителя;
- целеуказания для средств объективного контроля (видео камер и тепловизоров).

Охранные РЛС должны не только обнаруживать и вычислять координаты нарушителя, но и выполнять требования, которые повышают обнаружительную способность. Такими требованиями являются: чувствительность, ЗО, способность работать в условиях отражения от земной и водной поверхности, при сопутствующих климатических факторах внешней среды, соответствовать требованиям электромагнитной совместимости.

РЛС в системе охраны объекта дает возможность контролировать территорию в реальном времени: перекрывать опасные направления на прилегающей территории, отслеживать все перемещения внутри объекта, идентифицировать нарушителя (человек, группа людей, транспортное средство), определять их количество, характер поведения, а в некоторых случаях наличие оружия. Такая информация позволяет оператору эффективно координировать действия группы реагирования.

В современных РЛС отображение радиолокационной информации может осуществляться на фоне схемы местности, цифровой карты или топографического плана местности.

Устройство отображения (монитор) РЛС индицирует:
- сетку полярных координат с началом в точке установки РЛС;
- отображение радиолокационной карты;
- отметки от целей, привязанные к карте местности, направление локации (луч биссектрисы сектора обзора);
- номер цели с ее координатами и характеристиками (одиночная, групповая, транспортное средство) и параметрами движения (характеристики и параметры цели высвечиваются по команде оператора);
- текущее состояние (обнаружение, захват, сопровождение, сброс);
- отображение зон, границы зоны видимости, зоны невидимости;
- отображение мнемоник обнаруженных целей;
- отображение траекторий движения обнаруженных целей.

В настоящее время предлагаются к использованию РЛС специально предназначенные для работы как самостоятельно, так и в составе интегрированных комплексов охраны протяженных периметров и территорий крупных объектов.

РЛС «Радескан» предназначена для обнаружения траекторий движущихся объектов (люди, транспортные средства, животные) в рабочем секторе и определения параметров траекторий в режиме реального времени. РЛС разработана ЗАО «ЮМИРС» (г. Пенза). По сравнению с аналогами РЛС имеет ряд преимуществ по техническим и стоимостным параметрам.

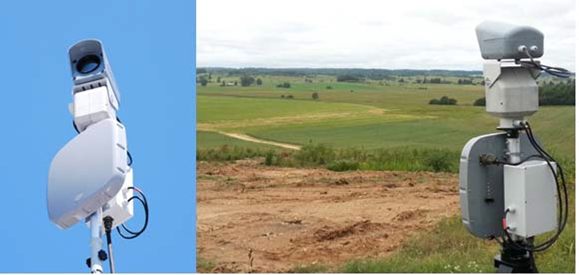

Внешний вид РЛС представлен на рисунке 2.55.




Рисунок 2.55 – Внешний вид РЛС «Радескан» в комплексе с тепловизором фирмы «DALI», модель S660-3-100


Области применения:
- контроль больших по площади открытых территорий (морские побережья, аэродромы, акватории речных, морских портов и водохранилищ и т.д.);
- контроль протяженных коммуникаций (железные дороги, трубопроводы, ЛЭП и т.д.).

Мобильный радиолокационный пост «НЕВА-МП», производства ЗАО «Морские Компьютерные Системы» (г. С-Петербург), входит в состав мобильного комплекса физической защиты для охраны мест стоянки и (или) обслуживания судов и иных плавсредств с ядерными энергетическими установками и радиационными источниками.

Мобильный радиолокационный пост «Нева-МП» предназначен для сбора, цифровой обработки, хранения и отображения на мониторе автоматизированного рабочего места оператора радиолокационной информации, поступающей от двух радиолокационных модулей миллиметрового и сантиметрового диапазонов.

Транспортировка «НЕВА-МП» осуществляется в походном (сложенном) положении всех его элементов и устройств.

«Нева-МП» имеет возможность установки, подключения и сопряжения со средствами электрооптического обнаружения.

Оборудование «НЕВА-МП» имеет возможность контроля (система мониторинга) работоспособности аппаратуры и самодиагностики аппаратных средств и программного обеспечения.

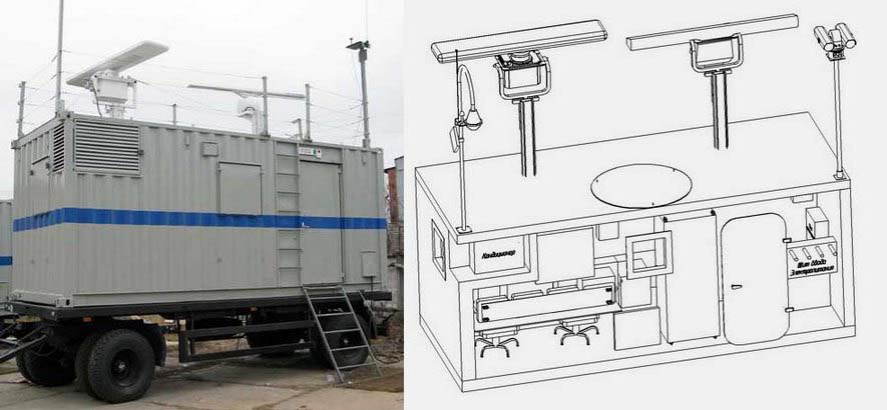

Внешний вид «НЕВА-МП» представлен на рисунке 2.56.




Рисунок 2.56 – Внешний вид «НЕВА-МП» в комплексе со средствами электрооптического обнаружения


Сканирование пространства ведется одновременно двумя радиолокационными модулями на разных длинах волн, что позволяет достигать высокой дальности обнаружения с высоким пространственным разрешением.

Высокая чувствительность приемника (-129 дБ/Вт) позволяет обнаруживать цели на дальностях свыше 30 км (по крупнотоннажному судну) и 7 км (по катеру), а также отслеживать высокоскоростные маломерные объекты.

При этом функция накопления сигналов и алгоритм очистки ложных целей повышает вероятность обнаружения до 0,95 и стабильность отслеживания траекторий перемещения объектов. Встроенная автоматизированная идентификационная система отображает на экране оператора параметры судов, а комплект программного обеспечения «Надежность», контролирует работоспособность узлов и блоков технологического оборудования. Благодаря открытым протоколам обмена данными «НЕВА-МП» может быть дополнена различными датчиками и сенсорами обнаружения и идентификации.

РЛС «ORWELL-R» (ЗАО «ЭЛВИИС» г. Зеленоград) предназначена для круглосуточного всепогодного радиолокационного наблюдения территории с целью обнаружения движущихся целей, определения их параметров и выдачи тревожных сигналов оператору.

Внешний вид РЛС представлен на рисунке 2.57.




Рисунок 2.57 – РЛС «ORWELL-R»


Количество комплектов внешнего оборудования, серверов и клиентских компьютеров в составе РЛС зависит от конфигурации и протяженности охраняемого объекта.

Внешнее оборудование РЛС выполнено в виде законченного конструктивного модуля и устанавливаемого на нем антенного устройства. Внешнее оборудование размещается на высоте от 10 до 30 м относительно окружающей местности. Предусмотрено крепление оборудования на горизонтальную площадку или на стену.

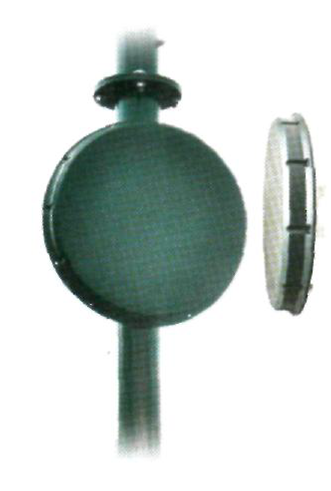

Импульсные радиолокаторы «STS-170», «STS-172», производства Группы компаний «Стилсофт» (г. Ставрополь) со сложно-модулированным сигналом предназначены для организации ближнего радиолокационного наблюдения. Внешний вид РЛС представлен на рисунке 2.58.




Рисунок 2.58 – Внешний вид радиолокатора «STS-172»


Параметры радиолокатора «STS-172» идентичны характеристикам РЛС «Радескан». Радиолокатор предназначен для наблюдения за открытыми земными, воздушными и водными пространствами и может использоваться в качестве системы мониторинга и обнаружения проникновения совместно с видеокамерами и тепловизорами.

Достоинства:
- РЛС применяется для раннего обнаружения различных угроз;
- позволяет фиксировать нарушителя не только на всей площади самого охраняемого объекта, но и на подступах к его периметру, а также при попытке проникновения с воздуха (на вертолете, парашюте, дельтаплане);
- существуют мобильные и переносные РЛС;
- цена устройств в несколько раз ниже стоимости построения ограждений периметров.

Недостатки:
- устанавливаются на участках с прямой оптической видимостью. Для увеличения дальности действия возвышение антенны РЛС над окружающей местностью составляет от 3 до 30 м;

- присутствует функция обнаружения (и наблюдения), но не функция охраны, их применение обеспечивает только детектирование появления людей и транспорта для принятия решения оператором.

В приложении Е приведены основные тактико-технические характеристики и стоимость РЛС.
