2.6.2. Сейсмические средства обнаружения с геофонами

Применение в качестве ЧЭ сейсмических датчиков – геофонов повышает чувствительность извещателей. Геофон является более сложным и дорогим устройством по сравнению с вибрационным кабелем. Внешний вид геофона представлен на рисунке 2.27.




Рисунок 2.27 – Геофон


Конструкция геофона представляет собой проводящую обмотку и помещенный внутрь нее магнитный сердечник, который может свободно колебаться вдоль оси обмотки. При колебании магнита в катушке наводится напряжение, регистрируемое анализатором.

Геофоны могут устанавливаться на ограждении. Монтаж на «жестком» ограждении позволяет обнаруживать нарушителя, преодолевающего массивную бетонную или кирпичную стену.

При необходимости геофоны устанавливают под землей, но крепят их к основаниям стен (рисунок 2.28, грунт с геофона снят). Такая конструкция позволяет обнаруживать нарушителя как вблизи периметра, так и при попытках преодолеть стену.




Рисунок 2.28 – Геофон под землей на кирпичной стене


Геофоны редко используются в качестве автономных СО. Обычно они устанавливают на периметре в виде линий, включающих до 50 дискретных сенсоров. Геофоны монтируют под землей на глубине от 15 до 35 см на расстоянии от 2 до 4 м друг от друга. Рекомендуется устанавливать их в стабильный и плотный грунт. Допускается монтировать датчики ССО в слое плотного песка, так как такая почва является хорошей проводящей средой для вибраций.

Рыхлая или неоднородная почва приводит к снижению чувствительности системы.

Во всех случаях ССО состоит из двух основных компонентов: процессора и кабельного шлейфа с подключенными к нему геофонами. Сенсоры регистрируют вибрации, создаваемые проходящим человеком, и посылают сигналы на анализатор для обработки. Когда принимаемые процессором сигналы соответствуют заданным критериям, система генерирует сигнал тревоги.

ССО «Годограф-СМ-С-1» (рисунок 2.29), предназначен для организации скрытого рубежа охраны и обнаружения нарушителя, пересекающего рубеж шагом, бегом, ползком или перекатом.

Извещатель позволяет организовать охраняемый рубеж, как при наличии ограждения, так и без него. Один извещатель обеспечивает охрану двух последовательно расположенных участков с выдачей извещений о тревоге и неисправности раздельно по каждому участку.

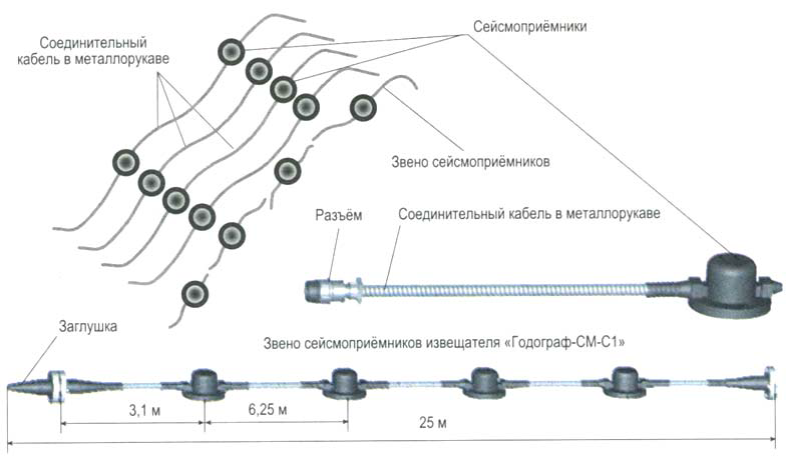

Рисунок 2.29 – ЧЭ сейсмического извещателя «Годограф-СМ-С-1»


ЧЭ извещателя состоит из отдельных звеньев (до 6 шт. на один участок). Звенья подключаются друг к другу с помощью герметизированных разъемных соединений, что обеспечивает высокую ремонтопригодность ЧЭ путем замены вышедшего из строя звена. На рисунке 2.30 изображен пример установки геофонов в грунт.

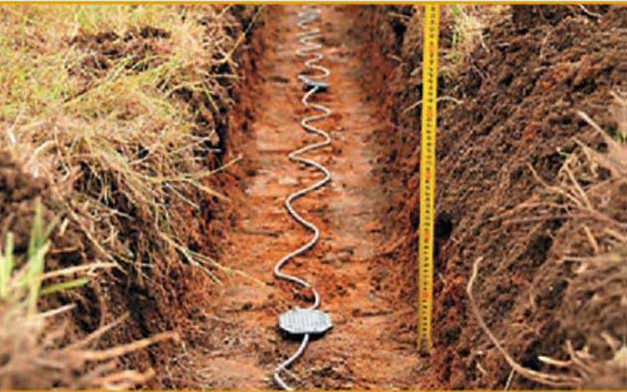

Рисунок 2.30 – Установка геофонов


Удобство настройки извещателя на местности и контроль его работоспособности обеспечивается наличием встроенной панели управления. В извещателе имеется возможность дистанционной настройки с помощью удаленного ПК, подключаемой к БОС по интерфейсу RS-485.

По информации производителя извещатель надежно функционирует в различных типах грунта, кроме рыхлого песчаного и болотистого.

При монтаже геофонов под землей надежно обнаруживается ползущий нарушитель или нарушитель, спрыгнувший с ограждения. Однако при такой установке возникает проблема, связанная с высокой чувствительностью геофонов. Установленный под землей геофон позволяет уверенно обнаруживать сигнал от идущего человека на расстоянии от 1,5 до 2,0 м, поэтому геофоны монтируют вдоль периметра на расстоянии 3,0 м друг от друга.

Однако эти же геофоны будут регистрировать движение транспорта или перемещение корней деревьев при ветровых порывах на расстоянии нескольких десятков метров.

В приложении Б приведены ТТХ некоторых сейсмических извещателей.

Достоинства:
- высокая степень скрытности установки ЧЭ;
- не содержат источников радиочастотного излучения, что препятствует обнаружению СО радиотехническими методами.

Недостатки:
- подвержены влиянию помех метеорологического, биологического и техногенного характера (для настройки от влияния транспортных и индустриальных помех используются специальные методы обработки сигналов подземных сенсоров);
- снижение чувствительности при промокании или промерзании грунта, при высоком снежном покрове;
- высокая стоимость, в том числе и монтажа.
