2.13. Быстроразворачиваемые комплексы

БРК относятся к активным средствам раннего обнаружения, так как могут формировать извещение о тревоге не только при попытке преодоления нарушителем основного ограждения территории объекта, но и на подступах к нему. Это позволяет работникам охраны оперативно реагировать на появление угрозы объекту и оказать нарушителям противодействие. Альтернативным вариантом применения данных систем является временная охрана объектов.

БРК имеют все преимущества линейных радиоволновых извещателей и в то же время обладают большой мобильностью при их перемещении и оперативностью установки на охраняемом объекте.

Особенности БРК:
- развертывание на местности временного периметра охраны протяженностью до 200 м на один комплект;
- автоматическое круглосуточное наблюдение и обнаружение нарушителя в режиме реального времени;
- передача информации по проводным каналам и (или) нескольким радиочастотным диапазонам на пункт управления;
- формирование и выдача сигналов оповещения и их визуализация оператору;
- стоимость БРК, в большинстве случаев, превышает стоимость аналогичных по функциональной оснащенности периметровых средств охраны;
- ограниченный до нескольких дней срок службы до замены элемента электропитания, при этом применение БРК в условиях низких температур дополнительно снижает данный параметр, в ряде типов в БРК предусмотрено проводное электропитание.

Область применения:
- охрана временных стоянок подвижных объектов;
- охрана временных объектов, полевых лагерей, локальных зон, площадок караульного помещения, контролируемых участков местности;
- создание временных рубежей охраны объектов;
- охрана модульных пунктов управления доступом;
- создание временной защиты при выходе из строя части стационарных технических средств охраны периметра;
- временная охрана дальних подступов к объекту;
- временная организация транспортных шлюзов.

Комплекс охранной сигнализации «Радий-БРК» ЗАО «ЮМИРС», комбинированное устройство охранной сигнализации «Пахра» ООО «Спецмонтаж-безопасность» комплекс «Радиобарьер-МФ» ООО «Полюс-СТ» и другие имеют в составе извещатели различных принципов обнаружения, которые могут применяться, как отдельно, так и совместно для охраны периметров различных объектов.

Рассмотрим тактико-технические характеристики «Радий-БРК», внешний вид показан на рисунке 2.59.

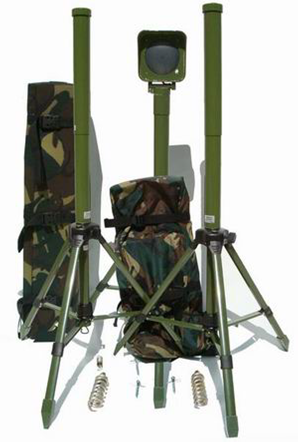

Рисунок 2.59 – Комплекс охраны периметра «Радий-БРК»


В комплексе «Радий-БРК» имеются радиоволновые, оптоэлектронные и проводные извещатели, с помощью которых в короткие сроки обеспечить охрану подвижных объектов (радиолокационные, навигационные и др. мобильные системы, передвижные командные пункты) или мест временного хранения имущества (горюче-смазочных материалов, грузов, техники и т.д.).

Информация о нарушении участков охраняемого периметра передается по радиоканалу и отображается на переносном пульте комплекса.

Комплекс охраны периметра «Радий-БРК» представляет собой СО средней емкости, предназначенную для создания временных рубежей охраны общей протяженностью до 2000 м.

В состав базового комплекта поставки входят четыре радиоволновых извещателя (комплектов «БРК-РЛ») и приемник сигнала тревог «ПСТ».

Для наращивания функциональных возможностей комплекса предусмотрена поставка дополнительных комплектов «БРК-РЛ» и инфракрасных извещателей (комплектов «БРК-ИК»).

Передача сообщений от извещателей к «ПСТ» осуществляется по радиоканалу. Обеспечивается автоматический контроль работоспособности радиоканала.

Комплекс рассчитан на непрерывную круглосуточную работу в условиях открытого пространства в диапазоне температур от минус 40 до 50 °C.

Комплекс сохраняет работоспособность и не формирует ложные тревоги при воздействии:
- ветра со скоростью до 20 м/с;
- атмосферных осадков в виде дождя и снега;
- солнечной тепловой радиации;
- пыли;
- относительной влажности воздуха 98 % при 35 °C.

Комплекс сохраняет свои характеристики при развертывании на местности, удовлетворяющей следующим условиям:
- неровности почвы в ЗО – не более 0,3 м;
- высота травы в ЗО – не более 0,3 м;
- высота снежного покрова в ЗО – не более 0,4 м.

Электропитание извещателей и «ПСТ» автономное, осуществляется от аккумуляторных батарей, для заряда которых предусмотрена поставка зарядных устройств.

Зарядное устройство рассчитано на эксплуатацию в помещениях в диапазоне температур от 0 до плюс 40 °C при относительной влажности воздуха до 98 % при плюс 25 °C.

Срок службы комплекса – не менее 8 лет.

Прослеживаемыми тенденциями развития БРК являются применение более энергоемких источников питания, расширение пользовательского интерфейса (GSM, GPS, космическая связь), использование однотипных радиоканалов с целью интеграции различных СО. Внедрение цифровых методов обработки сигналов ЧЭ позволяет создать «интеллектуальные» системы с такими функциями, как распознавание типовых сигналов вторжения, локализация нарушителя в пределах ЗО, дистанционная диагностика и настройка ЧЭ.

Достоинства:
- мобильность, т.е. возможность быстрой установки (изменения конфигурации контролируемой территории) в зависимости от изменений обстановки;
- возможность установки на неподготовленной в инженерном отношении местности;
- малозаметность и маскируемость;
- отсутствие или минимум технического обслуживания в течение времени работы.

Недостатки:
- предназначены для охраны отдельных локальных участков в течение коротких промежутков времени.

В приложении Ж приведены основные тактико-технические характеристики и стоимость РЛС.
