2.9.3. Вибрационные средства обнаружения с локализацией места воздействия на основе импульсного рефлектометра

Во всех традиционных трибоэлектрических системах защиты периметра к одному БОС подключается, от одного до двух ЧЭ. Для этих участков устанавливается единая чувствительность по всей длине. Место вторжения определяется с точностью до зоны, определяемой началом и концом ЧЭ. Залогом надежной работы всех вибрационных периметровых средств является качество ограждения. В целом, чем больше длина участка, тем больше происходит ложных тревог. Одной из главных проблем традиционных ЧЭ, используемых на гибких ограждениях, является подверженность их ложным тревогам во время сильных ветров и дождей. Локальное возмущение, вызванное нарушителем, сравнивается с шумом (энергией), аккумулированным по всей длине ЧЭ.

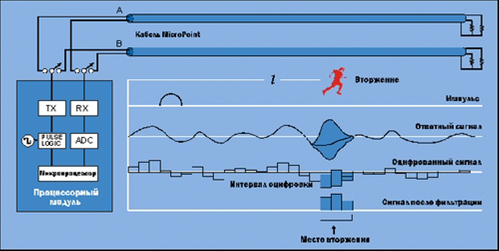

Запатентованные разработки ЧЭ, выполненного в виде коаксиального кабеля, позволяют регистрировать преодоление ограждения путем проводной локации, использующей принцип импульсных рефлектометров. Деформация кабеля приводит к изменению формы зондирующего импульса. По задержке и изменению формы импульса БОС позволяет определить характер и место проникновения. Процесс обнаружения показан на рисунке 2.44.




Рисунок 2.44 – Процесс обнаружения нарушителя


При отсутствии движения возвратившийся сигнал формирует картину распределения шумов в кабеле в спокойном состоянии, аналогично с распределением сигнала от неподвижных объектов, таких как здания, в обычном радаре.

В кабельный ЧЭ подаётся зондирующий импульс, который создает ЭМП, распространяющееся внутри специализированного коаксиального кабеля между центральной жилой и оплеткой. В этом поле оказываются проводники-сенсоры, расположенные в каналах около внешней оплётки. Любая механическая деформация сенсоров приводит к тому, что часть энергии импульса отражается и начинает двигаться обратно к приёмнику.

Временная задержка между началом импульса и приемом сигнала, отраженного от деформированного участка, является мерой расстояния, которое импульс проходит в кабеле.

Достоинства вибрационных извещателей:
- извещатели, позволяют определять, как преодоление ограждения нарушителем, так и его разрушение;
- отечественные вибрационные СО обладают существенно меньшим энергопотреблением, меньшей стоимостью, лучше подходят для эксплуатации в условиях низких температур, широкого диапазона питающих напряжений и отсутствия (минимума) технического обслуживания, обеспечивают стойкость к ударам и «неправильному» питанию.

Недостатки вибрационных извещателей:
- предъявляются высокие требования к монтажу ЧЭ, качеству ограждения, качество работы вибрационных СО прямо зависит от правильного проектирования инженерного ограждения и аккуратности выполнения монтажа, ЧЭ подбирается под ограждение и ограждение подбирается под ЧЭ;
- техногенные и природные помехи, воздействующие на ограждение и непосредственно на ЧЭ, могут приводить к формированию ложных тревог;
- отечественные вибрационные СО уступают зарубежным аналогам по чувствительности, пользовательскому интерфейсу и наличию дополнительных функций;
- опыт эксплуатации потребителями вибрационных СО показывает, что самой главной причиной ложных тревог является сильный ветер и посадка на ограждение стаи крупных птиц;
- рабочая температура некоторых зарубежные изделий мала для использования в российских условиях (до минус 30 °С), что накладывает ограничение на их применение.

В приложении Г приведены ТТХ некоторых вибрационных извещателей.
