4. Типовые варианты применения средств обнаружения в обычных условиях эксплуатации и при наличии внешних факторов, усложняющих их функционирование


Разработка концептуального проекта СОП объекта обычно включает:
- анализ угроз и моделей нарушителей;
- выделение на объекте охраняемых зон;
- определение конфигурации СОП в целом и ее отдельных компонент;
- определение функциональных и технологических связей как внутри СОП, так и с другими системами безопасности объекта;
- формирование различных вариантов построения СОП;
- оценку эффективности вариантов построения СОП;
- оценку стоимости вариантов построения СОП;
- выбор варианта (вариантов) на основе критерия «эффективность/стоимость»;
- подготовку предложений для включения в техническое задание на создание (модернизацию) СОП.

Следовательно, ключевым моментом в построении СОП является модель угроз охраняемому объекту и модель нарушителя.

Определение целей вторжения на территорию объекта, модели наиболее вероятного нарушителя и наиболее вероятных сценариев его действий дает возможность сформировать требования к инженерно-техническим средствам СОП, при реализации которых возможно ее эффективное противостояние существующим угрозам и выполнение требованиям нормативных документов.

Как правило, к СОП объектов высоких категорий, критически важных и опасных объектов предъявляются следующие основные требования:
- организация не менее двух рубежей охраны объекта;
- каждый рубеж охраны должен состоять не менее чем из двух физических барьеров, каждый из которых оборудован своими СО;
- каждый рубеж должен включать в себя не менее чем два типа СО, работающих на различных физических принципах.

4.1. Варианты построения системы охраны периметра для функционирования в простых условиях

Простые условия функционирования СОП предполагают:
- нет ограничений по площадям, на которых разворачиваются рубежи охраны;
- нет пересечений периметра оврагами, реками, ручьями, болотами, дорогами, мостами, воздушными трубопроводами, водоотводными сооружениями и подземными коллекторами;
- нет влияния ЛЭП;
- на периметре нет зданий;
- вблизи периметра нет дорог;
- рубежи охраны расположены на ровной поверхности, очищенной от травы, кустов, деревьев и фоновых металлических предметов;
- район установки СОП – малоснежный.

Требуемая высота инженерных ограждений должна быть не менее 2,5 м.

Физические барьеры на рубежах охраны строятся заново.

ЧЭ СО подключаются к БОС, которые размещаются в участковых шкафах или в герметичном корпусе на физических барьерах.

Кроме того, в участковых шкафах располагаются контроллеры нижнего уровня средства сбора и обработки информации (ССОИ) и блоки питания СО.

Расстояние между участковыми шкафами определяется, прежде всего:
- характеристиками ССОИ (допустимым расстоянием между контроллерами нижнего уровня);
- допустимой длиной ШС;
- плотностью установки СО;
- наличием дополнительного оборудования.

Расстояние между участковыми шкафами составляет от 250 до 500 м.

Магистральные линии связи между контроллерами нижнего и верхнего уровня, проходящие вдоль тропы нарядов, укладываются в лотки (короба).

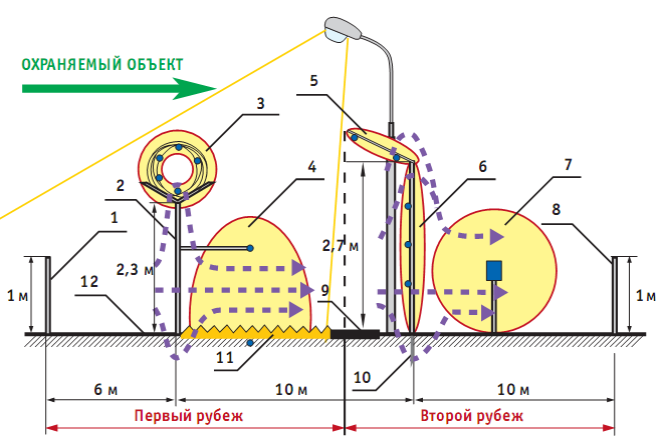

Вариант размещения элементов СОП на рубеже охраны изображен на рисунке 4.1.

Шкафы участковые предназначены для:
- размещения приборов и источников питания в условиях открытой местности;
- обеспечения пыле- и влагозащищенности;
- термоизоляции;
- контроля несанкционированного вскрытия;
- грозозащиты и кроссировки размещаемого оборудования.


Условные обозначения:
1 – внешнее предупредительное ограждение;
2 – первое основное ограждение с V-образным козырьковым ограждением и объемной АКЛ;
3 – ЗО вибрационного трибоэлектрического извещателя;
4 – ЗО проводноволнового извещателя;
5 – наклонное козырьковое ограждение и ЗО емкостного извещателя;
6 – второе основное ограждение и ЗО ТЭСО;
7 – ЗО двухпозиционного РВСО;
8 – внутреннее предупредительное ограждение;
9 – тропа наряда;
10 – противоподкопное ограждение;
11 – контрольно-следовая полоса;
12 – зона отчуждения.

Рисунок 4.1 – Вариант построения фрагмента СОП, предназначенной для функционирования в простых условиях


Второй вариант размещения элементов СОП на рубеже охраны показан на рисунке 4.2.
