4.2.4. Реки, пересекающие периметр охраняемого объекта

Реки ставят сложную задачу перед проектировщиком по созданию средств физической укрепленности и рубежей СОП.

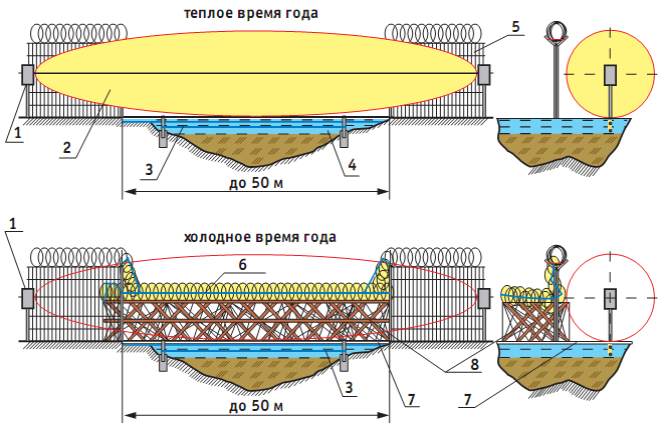

Условные обозначения: 1 – двухпозиционный РВСО; 2 – ЗО двухпозиционного РВСО;
3 – извещатель натяжного типа; 4 – слой воды; 5 – основное ограждение; 6 – ЗО ТЭСО, 7 – лед;
8 – переносное инженерное ограждение.

Рисунок 4.4 – Вариант построения фрагмента СОП, защищающего место пересечения периметра заболоченным участком



Особенности, усложняющие функционирование СОП:

1) изменение плотности среды в зависимости от сезонно-климатических условий (вода, вода и лед);

2) изменение уровня водной поверхности в зависимости от погодных или сезонных условий (паводок);

3) агрессивная водная среда приводит к коррозии металлов;

4) ограничения номенклатуры СО по следующим причинам:
- диэлектрическая проницаемость воды, близкая к живому организму;
- ограничение на распространение радиоволн;
- ограниченная видимость в водной среде;
- волнения водной поверхности;
- высокая плотность водной среды, способная при течении создавать высокие механические нагрузки на элементы конструкции.

Возможны наиболее типовые решения по созданию элементов СОП при пересечении рубежей охраны периметра рекой:

1) строительство моста через реку с целью создания надводных рубежей охраны, по возможности, аналогичных наземным.

2) дно реки в месте пересечения наземных рубежей охраны выкладывается бетонными плитами, для предотвращения:
- возможных подкопов;
- вымывания грунта на рубежах охраны;

3) создание подводных физических барьеров.

Подводные физические барьеры, как правило, выполняются в виде совокупности последовательно установленных стальных решеток с диаметром прута (или труб) от 10 до 30 мм и стороной ячейки не более 200 мм.

Для пропуска льда и мусора во время паводка секции решеток должны быть подъемными. Положение решетки контролируется с помощью магнитоконтактных извещателей.

4) создание подводных рубежей охранной сигнализации.

Для создания подводных рубежей охранной сигнализации чаще всего могут использоваться следующие типы средств обнаружения:
- магнитометрические;
- гидроакустические;
- вибрационные (ЧЭ помещается в трубы, из которых формируется решетка).

Возможно и более простое решение – ячейки решетки, выполненной из труб, «прошнуровываются» кабелем с хорошей изоляцией. При попытке перепиливания или отгибания элементов решетки такое СО будет работать как контактный датчик.

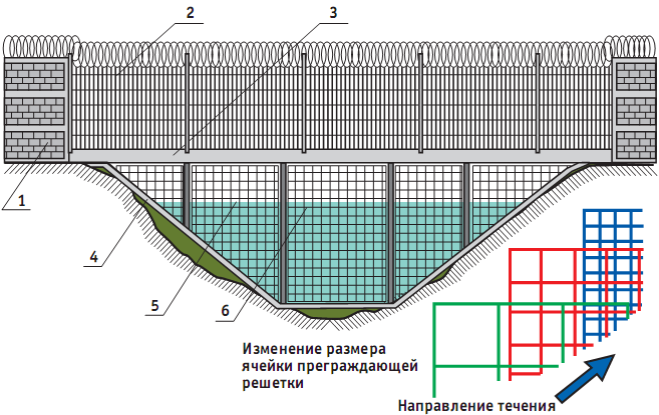

Вариант построения фрагмента физического барьера, защищающего место пересечения периметра рекой, представлен на рисунке 4.5.




Условные обозначения: 1 – основное ограждение; 2 – верхнее ограждение; 3 – мост;
4 – бетонные плиты; 5 – уровень воды; 6 – преграждающая решетка.

Рисунок 4.5 – Вариант построения фрагмента СОП, защищающего место пересечения периметра рекой
