2.5. Средства обнаружения на основе «линии вытекающей волны»

ЧЭ ЛВВ представляет собой перфорированный кабель, в котором внешний проводник не обеспечивает полного экранирования центрального проводника, и определенная часть энергии передаваемого СВЧ сигнала излучается через отверстия во внешнюю среду, часть энергии проникает в приемный кабель такой же конструкции.

Принцип действия ЛВВ-извещателя основан на индикации возмущения электромагнитного поля при пересечении нарушителем объемной ЗО, формируемой излучающими ЧЭ.

В передающем ЧЭ устанавливается режим, близкий к режиму бегущей волны, а в приемном ЧЭ наводится опорный сигнал. ЭМП распространяются в окружающей среде и попадают на принимающий ЧЭ, в котором формируется электрический сигнал, который попадает в анализатор, для выделения признаков проникновения. Проникновение нарушителя в ЗО извещателя приводит к изменению распространения ЭМП за счет их отражения от нарушителя. Отраженное от нарушителя ЭМП также принимается приемным ЧЭ, вследствие чего происходит низкочастотная модуляция амплитуды и фазы сигнала связи.

На рисунке 2.17 показана структурная схема ЛВВ-извещателя.




Рисунок 2.17 – Структурная схема ЛВВ-извещателя


ЧЭ ЛВВ-извещателя может воспринимать достаточно сильное ЭМП в одной точке и равномерно распространять его по всей своей длине, независимо от конфигурации трассы. ЧЭ могут устанавливаться на ограждение и закапываться в грунт.

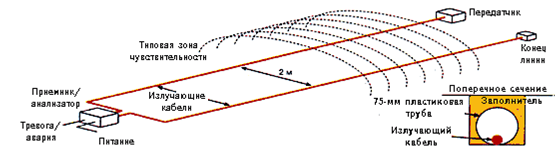

На рисунке 2.18 представлена типовая ЗО при установке ЧЭ в грунт.




Рисунок 2.18 – Типовая ЗО при установке ЧЭ в грунт


Ширина ЗО зависит от чувствительности кабеля (вида его конструкции), частоты сигнала, расстояния между кабелями, параметров подстилающей поверхности, способа обработки сигнала.

ЗО для ЛВВ-извещателя представляет собой цилиндр с основанием в форме эллипса. Обычно большая диагональ эллипса составляет от 1,5 до 3 м, а меньшая от 1 до 3 м. При этом ЧЭ могут размещаться:
- на ограждении над поверхностью земли;
- на каменном (кирпичном, бетонном) ограждении над поверхностью земли;
- один кабель на ограждении (кирпичном, бетонном) над поверхностью земли, а другой кабель в земле на глубине до 0,2 м;
- оба кабеля в земле на глубине до 0,2 м, на расстоянии до 3 м друг от друга.

Количество входов для подключения ЧЭ один или два. Протяжённость участка, блокируемого извещателем от 125 до 400 м.

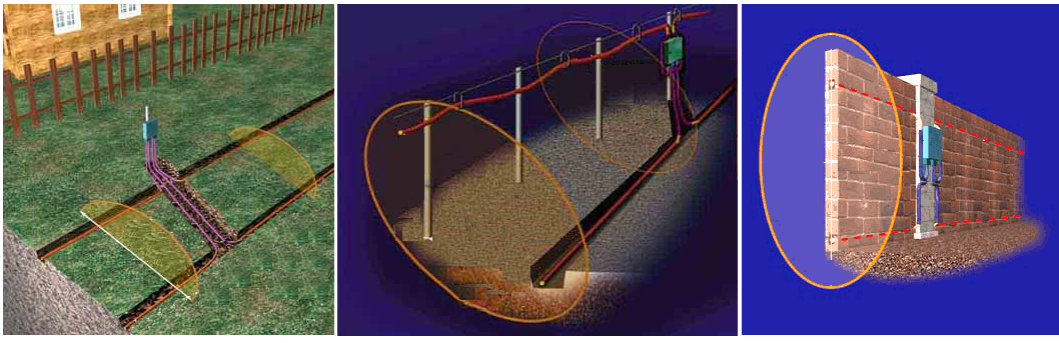

Типовая ЗО при установке ЧЭ извещателя на кирпичной стене показана на рисунке 2.19.

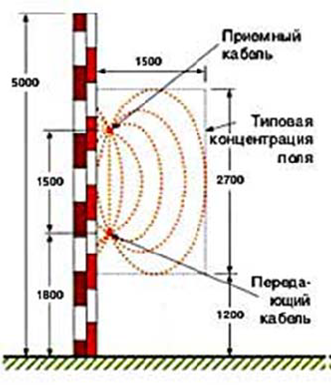

ЗО извещателя «Трезор-Р» ООО «НПЦ «Трезор» г. Москва, (рисунок 2.20) формируется двумя параллельными кабелями, закрепляемыми на ограждении, которые выступают в качестве ЧЭ. В зависимости от необходимых размеров ЗО расстояние между кабелями может быть от 1,5 до 3 м.
Смещение кабелей вверх или вниз по ограждению смещает соответственно и ЗО. Расположение кабелей на ограждении позволяет решать задачи охраны периметра объекта, в том числе защиты от подкопа.




Рисунок 2.19 – Типовая ЗО при установке ЧЭ на стене




Рисунок 2.20 – Внешний вид ЗО ЛВВ-извещателя «Трезор-Р»


Продольное распределение ЗО «Трезор-Р» повторяет изгибы ограждения в горизонтальной и вертикальной плоскостях. Допускаются изгибы периметра до 90° в горизонтальной и вертикальной плоскостях.

В местах изгибов ограждения может наблюдаться повышенная чувствительность СО. Диапазон рабочих температур от минус 40 до плюс 50 °С, срок службы 10 лет.

На рисунке 2.21 представлен реальный объект, оборудованный ЛВВ – извещателем.

Из рисунка 2.21 видно, что допускается наличие отдельных кустов и веток деревьев в непосредственной близости к ЧЭ.




Рисунок 2.21 – Установка ЧЭ на кирпичной стене


В приложении В приведены ТТХ некоторых ЛВВ-извещателей.

Достоинства:
- при размещении ЧЭ на ограждении – возможность контроля проникновения через «жесткие» ограждения без дополнительного оборудования их металлическими козырьками и контроль разрушения «жестких» конструкций (железобетон, кирпич, камень, дерево);
- при установке ЧЭ в грунт – возможность создания невидимых рубежей охраны;
- устойчивость к воздействию растительности высотой до 1 м и нечувствительность к мелким животным и птицам. В извещателе используется диапазон рабочих частот в пределах от 40 до 80 МГц, который позволяет ему обнаружить человека и пропустить мелких и средних животных;
- формирование объемной ЗО, повторяющей рельеф местности и конфигурацию ограждений;
- помехоустойчивость к электромагнитным помехам;
- устойчивость к акустическим и сейсмическим помехам.

Недостатки:
- наличие в непосредственной близости к ограждению крупных металлических предметов может искажать конфигурацию ЗО;
- кабели для построения ЛВВ-извещателей, отличаются от вибрационных кабелей в сторону увеличения веса и размера;
- необходимость защиты оболочки, любое повреждение диэлектрической оболочки может привести к выходу из строя дорогостоящего кабеля, поэтому наиболее предпочтительным способом является укладка и заделка кабеля в каналы, проделанные в стене, что резко увеличивает стоимость монтажных работ;
- невозможность локализации места проникновения нарушителя, точность места проникновения обусловлена длиной плеча ЧЭ, недостаточно высока и обычно находится в пределах от 100 до 150 м;
- неравномерность чувствительности по длине кабеля, проблемы неравномерности чувствительности менее значимы при размещении кабелей на ограждении и наиболее остро ощутимы при установке в грунт. Наблюдается различная чувствительность в сухом и сыром грунте. Однако, современные конструкции кабеля и применение новых методов зондирования ЛВВ многочастотным сигналом, видеоимпульсом позволяют обеспечить равномерность чувствительности вдоль рубежа от 2 до 3 дБ;
- большая мощность потребления (десятки ватт), что ограничивает их использование с автономными источниками питания;
- высокая стоимость.
