2.11. Комбинированные и совмещенные средства обнаружения

Для построения эффективной защиты периметра необходимо использовать несколько рубежей охраны и извещатели работающие на различных физических принципах.

Комбинированные извещатели для охраны периметров позволяет обнаружить проникновение на охраняемый объект и уменьшить количество ложных тревог и позволяют выделять сигналы нарушителя на фоне помеховых воздействий. Достоинством таких извещателей является возможность одновременного обнаружения попыток проникновения нарушителя на охраняемый объект различными способами. Как правило, комбинированный извещатель состоит из двух и более ЧЭ, работающих на разных физических принципах, и одного БОС, имеющего свои каналы обработки информации от каждого ЧЭ. Каждый ЧЭ имеет свою ЗО.

Комбинированно-совмещенный извещатель «Рубеж» ЗАО «ЮМИРС» (рисунок 2.50) способен обеспечить охрану любых типов ограждений (сетки, решетки, профилированных листов, а также железобетонных, кирпичных, деревянных и комбинированных). При этом он обнаруживает различные способы их преодоления – перелаз, подкоп, отгиб нижней части, разрушение полотна ограждения.

Блокирование ограждения осуществляется посредством формирования трех охраняемых зон: на основном и двух дополнительных (препятствующих подкопу или перелазу) частях ограждения.

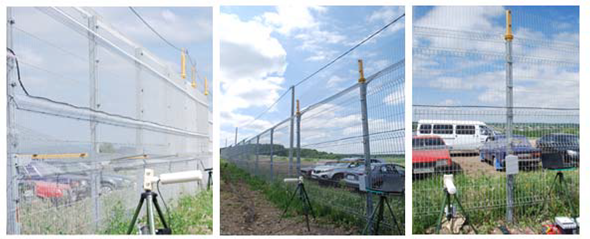

Рисунок 2.50 – Извещатель «Рубеж»


Извещатель имеет четыре канала обнаружения проникновения, на основе разных физических принципов: вибрационного, радиоволнового, емкостного, сейсмического. Вибрационный, сейсмический и емкостный каналы имеют возможность охранять ограждение длиной до 250 м.

Радиоволновый канал может иметь до 10 комплектов неразборных блоков ПРД и ПРМ, с дальностью действия каждого от 10 до 100 м.

Наличие нескольких комплектов позволяет охранять ограждение с линейной и ломанной конфигурациями.

Электропитание комплектов линейных радиоволновых извещателей, осуществляется от БОС по двухпроводной линии. Информация (о срабатывании, неисправности, саботаже и др.) от комплектов передается по линии их электропитания с указанием номера охраняемого участка, которая записывается в память извещателя. Эта функция позволяет получать информацию о конкретном месте преодоления участка.

Также извещатель имеет два входа для подключения интерфейса конструктивно законченных охранных извещателей, что позволяет увеличить число охраняемых зон на ограждении или создать дополнительные ЗО, обеспечивающие обнаружение перемещения нарушителя около ограждения.

Кроме этого в БОС предусмотрены цифровые выходы для управления дополнительным охранным оборудованием (светодиодным прожектором, видеокамерой, тепловизором, звуковым оповещателем и т.п.).

Программное обеспечение извещателя позволяет проводить:
- логическое комбинирование каналов обнаружения и дополнительных извещателей по выбранной схеме (И, ИЛИ, 2 из 3);
- управление параметрами каналов обнаружения и выбор схемы их логического комбинирования с помощью ПК через стандартный сигнальный интерфейс RS-485;
- ведение и хранение в энергонезависимой памяти протокола событий.

Извещатель устойчив к движению людей и автомобилей вдоль границы охраняемых территорий и может использоваться в городских условиях.

На рисунке 2.51 схематично показаны примеры охраны ограждений с применением извещателя «Рубеж».

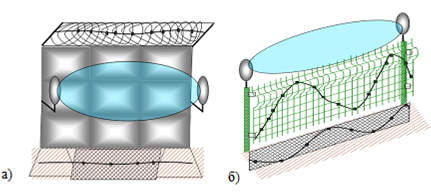

Рисунок 2.51 – Примеры охраны ограждений извещателем «Рубеж»


а) подкоп под ограждение определяется сейсмическим кабелем, установленным в земле на сетке под плитой, попытка разрушения ограждения определяется по срабатыванию радиоволнового канала, а перелаз через ограждение срабатыванием двух каналов: вибрационного и емкостного;

б) подкоп под ограждение определяется сейсмическим кабелем, установленным в земле на сетке, попытка разрушения ограждения определяется по срабатыванию двух каналов: вибрационного и емкостного, а перелаз через ограждение по срабатыванию радиоволнового канала.

Извещатель устойчив к движению людей и автомобилей вдоль границы охраняемых территорий и может использоваться в городских условиях.

В комбинированном проводном извещателе «Дуэт» (рисунок 2.52) применяются два, принципиально отличающихся канала обнаружения: вибромагнитометрический, работающий в инфрачастотном диапазоне, и радиоволновой, что позволяет свести к минимуму область коррелированных помех и, соответственно, повысить помехоустойчивость СО.





Рисунок 2.52 – ЧЭ комбинированного проводного извещателя «Дуэт»


Комбинированный ЧЭ представляет собой антенное полотно в виде трех нитей специального провода. Расположенные на расстоянии 20 см друг от друга, они формируют непрерывную равномерную ЗО.

При этом одна часть проводников антенного полотна используется в работе вибромагнитометрического канала обнаружения, другая часть задействована для организации радиоволнового канала обнаружения. При вторжении человека в ЗО, сигналы, возникающие в ЧЭ обоих каналов, поступают в БОС и при выполнении определенных критериев обнаружения вызывают срабатывание выходного реле тревоги.

В совмещенном ПСО «Базальт» ОАО «НПК «Дедал» используется два физических принципа обнаружения – вибрационный и емкостный. В состав данного ПСО включены два отдельных извещателя: емкостный «Сигма-07» и вибрационный «Дельфин-МП». Емкостный извещатель охраняет козырек, а вибрационный – полотно ограждения. Протяженность охраняемого рубежа от 3 до 250 м, диапазон рабочих температур от минус 50 до плюс 50 °С.

На рисунке 2.53 показан совмещенный извещатель «Базальт».

Извещатели функционируют независимо друг от друга, формируя разные ЗО, и выдают извещение о тревоге по отдельным выходам.




Рисунок 2.53 – Совмещенный извещатель «Базальт»


Примером технической реализации комбинированного двухпозиционного извещателя может служить «ФОРМАТ-100» (рисунок 2.54а) производства ЗАО «Охранная техника», состоящий из двухпозиционных извещателей: радиоволнового «БАРЬЕР-100» и активного инфракрасного «ИКС-01».

Извещение о тревоге выдается при срабатывании обоих каналов обнаружения. Совмещение двух физических принципов обнаружения позволяет уменьшить ширину ЗО до диаметра ИК-луча, формировать предварительный сигнал тревоги по СВЧ-каналу обнаружения, имеющего более широкую зону.

Характеристики извещателя «ФОРМАТ-100» позволяют успешно применять его для защиты узких участков, расположенных вблизи от автодорог.

Длина ЗО от 10 до 100 м.

Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре от минус 40 до плюс 85 °С.




Условные обозначения: а) «ФОРМАТ-100»; б) «ЦИКЛОП-10/30»

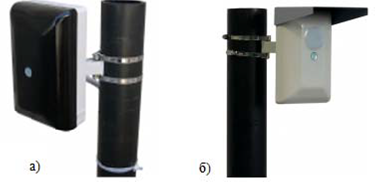

Рисунок 2.54 – Внешний вид комбинированных двухпозиционных извещателей



В комбинированном извещателе «ЦИКЛОП-10/30» (рисунок 2.54б), объединены радиоволновый однопозиционный извещатель «ЗЕБРА-30» и пассивный инфракрасный «ИД-12/ИД-40». Угол расходимости луча у «ЦИКЛОП-10» составляет 60 градусов и он ориентирован на охрану широкой площадки. У извещателя «ЦИКЛОП-30» угол расходимости луча составляет 3 градуса, это позволяет организовать ЗО в форме коридора.

Длина ЗО от 2,5 до 40 м.

Радиоволновый канал извещателя имеет высокие технические характеристики благодаря разделению ЗО на подзоны с индивидуальной настройкой чувствительности в каждой подзоне, достоинства которой дополняются вторым каналом обнаружения, призванным еще более повысить устойчивость к всевозможным помехам. Извещатель сохраняет свои характеристики при температуре от минус 40 до плюс 65 °С.

Достоинства комбинированных извещателей:
- обладают повышенной помехозащищенностью к воздействию внешних дестабилизирующих факторов.

Недостатки комбинированных извещателей:
- для обнаружения и распознавания нарушителя используют одновременно несколько ЧЭ, в результате увеличивается стоимость извещателей и, соответственно, технического обслуживания;
- применяются для охраны объектов, относящихся к категории особой важности.
