4.2.5 Перекрытие канала проникновения нарушителя по оврагу

Для перекрытия канала проникновения нарушителя по оврагу необходимо:

1) устранить пересечение рубежей охраны объекта оврагом (наиболее часто использующийся путь) за счет:
- выбора места строительства рубежей охраны;
- перемещения рубежей охраны с оврага;
- ликвидации участка оврага, пересекающего рубежи охраны объекта, путем засыпки его соответствующими материалами (щебень, гравий, песок и т.д.);

2) построить рубежи охраны, проходящие по дну оврага.

Варианты построения физических барьеров и оснащения их рубежами охранной сигнализации могут быть самыми различными, в зависимости от:
- размеров оврага (глубины, ширины, углов наклона склонов и т.д.);
- состояния грунта на дне и склонах оврага (плотность, подвижность, наличие ручьев, водотоков и т.д.);
- наличия растительности и путей миграции животных;
- влияния сезонных факторов (ветра, туманы, дожди, снежные заносы).

Кроме того, при построении рубежей охраны, пересекаемых оврагом, необходимо решать вопросы освещения периметра в ночное время, безопасного прохода наряда во время патрулирования по склонам, своевременной доставки группы задержания к месту проникновения нарушителя и т.д.

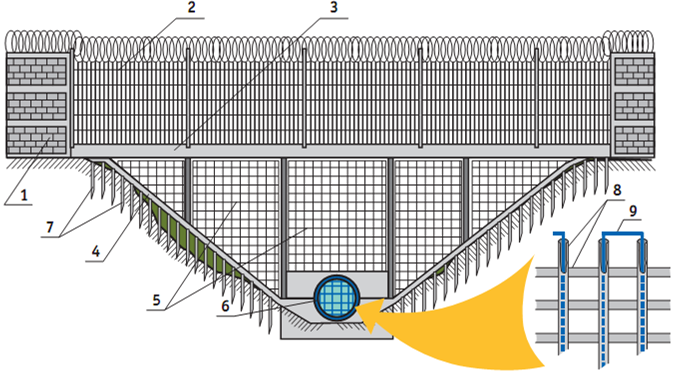

Вариант построения фрагмента СОП, защищающего место пересечения периметра нешироким оврагом, представлен на рисунке 4.6.




Условные обозначения: 1 – основное ограждение; 2 – верхнее ограждение; 3 – мост;
4 – бетонные плиты; 5 – фрагменты основного транспарантного ограждения;
6 – водосток, защищенный решеткой; 7 – противоподкопное ограждение; 8 – трубы, «прошнурованные» трибоэлектрическим кабелем; 9 – трибоэлектрический кабель.

Рисунок 4.6 – Вариант построения фрагмента СОП, защищающего место пересечения периметра нешироким оврагом



По своей структуре он может быть аналогичен фрагменту СОП, защищающему место пересечения периметра рекой (каналом), с некоторыми отличиями:
- вместо преграждающих решеток используются фрагменты основного ограждения (транспаранты);
- на дне оврага обычно делается водосток, защищенный решеткой, охраняемой, например, вибрационным СО.
