4.7 Радиоволновые извещатели для блокировки внутреннего пространства закрытых помещений

4.7.1 Функциональные особенности радиоволновых извещателей, предназначенных для блокировки внутреннего пространства помещений.

В основе принципа действия извещателей охранных объемных радиоволновых по ГОСТ Р 50659-2012 лежит эффект Доплера. При отражении сверхвысокочастотного (СВЧ) радиосигнала от движущегося объекта его частота изменяется. Изменение частоты зависит от двух параметров: длины волны излучаемого колебания и радиальной составляющей скорости движения объекта. От неподвижных объектов отраженный сигнал не имеет доплеровской составляющей и извещатель не формирует извещения о тревоге.

По конструкции извещатели, как правило, имеют одноблочную схему, в которой содержатся два основных узла: СВЧ модуль, который излучает и принимает сверхвысокочастотные колебания и процессор, который по определенному алгоритму анализирует параметры доплеровского сигнала, поступающего со смесителя, и принимает решение о формировании извещения о тревоге.

При работе извещателя создается объемная зона обнаружения. Электромагнитное излучение распространяется в объеме помещения и ограничивается его капитальными конструкциями.

Однако излучение может проникать в соседнее помещение через перегородки, изготовленные на основе древесностружечных плит, фанеры, гипсокартона и т. д., через деревянные и пластмассовые двери, на улицу – через оконные проемы. В этом случае движение людей, крупных животных, автомобилей за габаритами помещения может привести к формированию ложной тревоги.

На рисунке 16 показана типовая форма объемной зоны обнаружения.

Радиоволновые извещатели обладают достаточной помехоустойчивостью и не реагируют на ряд климатических и техногенных помех, которые могут возникать в охраняемом помещении:

- не подвержены воздействию погодных условий: изменениям температуры, влажности, атмосферного давления. Например, они сохраняют свои характеристики обнаружения при изменении температуры воздуха от минус 30 до плюс 50 °С. Корпус извещателя выполнен со степенью защиты оболочки не менее IP41 по ГОСТ 14254-2015, что позволяет эксплуатировать их в подвальных помещениях;

- не реагируют на тепловые потоки от систем отопления или кондиционирования, а также на движение воздуха в помещение от сквозняков из-за неплотно закрытых дверей, окон, естественной или принудительной вентиляции;

- не реагируют на световые засветки от фар и прожекторов, на попадание прямых солнечных лучей, по сравнению с оптико-электронными пассивными извещателями, для которых эти помехи являются проблемными;

- размеры зоны обнаружения и чувствительность радиоволновых извещателей не изменяются в зависимости от свойств одежды нарушителя. В радиоволновых извещателях СВЧ излучение проникает без ослабления через любую одежду и отражается от тела человека;

- чувствительность извещателя при равномерном перемещении (расстояние, которое должен пройти нарушитель в зоне, чтобы вызвать извещение о тревоге) составляет не более 3 м (фактически – от 0,6 до 1,5 м) и существенно не изменяется при различных траекториях перемещения;

- сплошная объемная зона позволяет обнаруживать перемещение нарушителя в охраняемом помещении при проникновении его не только через окна и двери, но и через проломы в капитальных конструкциях.

Если размеры помещения сравнимы с размерами зоны обнаружения извещателя, то излучение соприкасается с потолком, полом и стенами. Такое свойство позволяет обнаруживать нарушителя уже на стадии разрушения капитальной конструкции или попытки его проникновения через пролом, сделанный по периметру помещения.

- допускают маскировку материалами, пропускающими радиоволны (ткани, древесно-стружечные плиты, стекло). Их можно устанавливать внутри офисной мебели, за стеклянными створками и драпировочными тканями. Необходимо помнить, что при такой установке дальность действия извещателей может быть несколько меньше, чем в свободном пространстве.

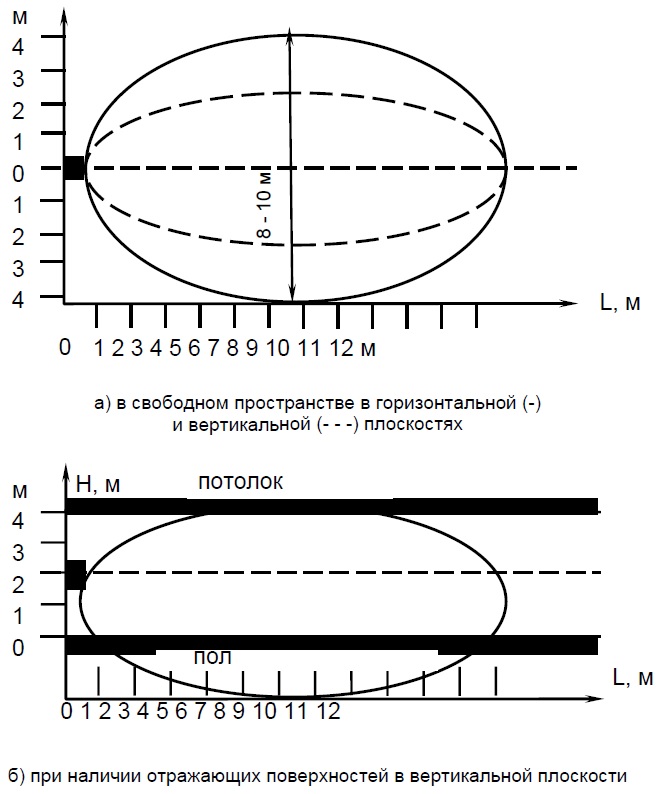

Рисунок 16 – Пример типовой формы объемной зоны обнаружения радиоволнового извещателя



Однако при всех своих достоинствах радиоволновые извещатели имеют ряд ограничений.

Изменение частоты отраженного сигнала может быть вызвано не только движением нарушителя, но и различными источниками помех, создающими доплеровский сигнал. Это могут быть движущиеся или вибрирующие механизмы (вентиляторы, мощные холодильники, раскачивающиеся люстры, хлопающие форточки), в ближней зоне – течение воды в пластиковых трубах, работа ламп люминесцентного освещения.

Для обеспечения устойчивой работы извещателей рекомендуется:

- устанавливать извещатель на жестких, исключающих вибрацию, опорах (капитальных стенах, колоннах и т.п.).
Если извещатель смонтирован на некапитальной стене (древесностружечные плиты, фанера, гипсокартон), то строительные работы в соседнем помещении могут привести к выдаче ложной тревоги за счет вибрации этой стены.
Капитальной стеной считается стена, построенная, как минимум, способом «в полкирпича». Удары кувалдой по капитальной стене в районе установки извещателя также приведут к выдаче ложной тревоги. Если за стеной находится лифтовая шахта, необходимо проверить работу извещателя во время работы лифта;

- устанавливать извещатель на высоте от 2 до 2,5 м для предотвращения выдачи извещения о тревоге при перемещении по полу мелких животных (мышей, крыс, кошек), если извещатель не имеет функции помехозащищенности от перемещения в зоне обнаружения домашних животных. Перемещение собаки, крупной кошки, пролет птицы (в квартире - попугай, на складах - голубь) также может привести к выдаче ложной тревоги.

СВЧ энергия легко проникает через конструкции, выполненные из стекла, дерева и других радиопрозрачных материалов. Если извещатель отрегулирован на максимальную дальность и расположен от окна или перегородки на расстоянии менее половины дальности:
- не направлять извещатель прямо на окна, если охраняемое помещение расположено на первом этаже здания;
- изменить положение извещателя с помощью кронштейна, если центральная ось излучения направлена на тонкие перегородки и двери, за которыми возможно движение людей и механизмов

В помещении, где находится извещатель, на период охраны должны плотно закрываться все окна, форточки и двери во избежание их движения.

Конструкции, которые могут колебаться от сквозняков, раскачиваться от проезда тяжелого автотранспорта, железнодорожных составов, например, люстры, должны быть надежно закреплены.

Не рекомендуется направлять извещатель на вентилятор, так как его лопасти могут вращаться от движения воздуха, в выключенном состоянии.

Исключить попадание в зону обнаружения вибрирующих предметов, например:
- выходов вентиляционных коробов;
- холодильников, которые при включении/выключении могут раскачиваться.

На период охраны не допускается оставлять включенными люминесцентные лампы на расстоянии менее установленной дальности действия извещателя. В качестве дежурного освещения рекомендуется применять лампу накаливания.

Примечание – Допускается оставлять одну дежурную секцию (две лампы типа ЛБ-40) на расстоянии не менее 8 м от извещателя. Секция должна быть смещена относительно его места установки (ниже, выше, левее, правее) на расстояние не менее 2 м.

Не рекомендуется направлять извещатель на пластмассовые трубы холодной и (или) горячей воды, канализации, если они расположены на расстоянии менее установленной дальности действия извещателя.

Нельзя устанавливать извещатель вблизи крупных металлических предметов, что может привести к образованию «мертвых зон» в охраняемом помещении и пропуску нарушителя.

Установить минимально необходимую дальность действия извещателя в охраняемом помещении.

Например, при установке извещателя в узком коридоре шириной от 4 до 5 м и менее, его дальность действия увеличивается от полутора до двух раз по сравнению с паспортной характеристикой.

Если в конце коридора, расположенного на первом этаже, есть оконный проем, возможно формирование ложной тревоги при движении людей или механизмов за пределами охраняемого помещения. Данный недостаток устраняется уменьшением дальности действия извещателя.

На основании вышеизложенного можно сделать следующие выводы о применении радиволновых извещателей.

Радиоволновые извещатели, предназначенные для блокировки внутреннего пространства помещений, сохраняют работоспособность в широком диапазоне температур, не реагирует на световые засветки, тепловые потоки и сквозняки, имеют стабильную объемную зону обнаружения, допускают маскировку радиопрозрачными материалами.

Извещатели могут формировать ложные тревоги от вибрации крупных предметов, люминесцентного освещения, перемещения людей или механизмов за оконными проемами или тонкими перегородками.

4.7.2 Основные типы радиоволновых извещателей, предназначенных для блокировки внутреннего пространства помещений.

Для контроля внутреннего пространства помещений объектов, охраняемых или принимаемых под централизованную охрану подразделениями вневедомственной охраны, рекомендуется применять радиоволновые извещатели следующих типов: ИО407-5/4 «Аргус-2», ИО407-12 «Аргус-3».

4.7.3 Основные тактико-технические характеристики радиоволновых извещателей, предназначенных для блокировки внутреннего пространства помещений.

Радиоволновые извещатели применяются для охраны закрытых отапливаемых и неотапливаемых помещений. Рекомендуемая область применения извещателей – блокировка внутреннего пространства (объема) помещения, а также локальных мест сосредоточения ценностей, отдельно стоящих крупных особо ценных музейных экспонатов, дорогостоящей оргтехники, приборов и других предметов, к которым должен быть исключен несанкционированный доступ посторонних лиц.

Современный дизайн и небольшие габаритные размеры позволяют применять радиоволновые извещатели в различных помещениях, в том числе с повышенными требованиями к интерьеру (банки, офисы, музеи, коттеджи, квартиры).

Регулировка зоны обнаружения по дальности в радиоволновом извещателе «Аргус-2», позволяет применять его для охраны как больших помещений с площадью до 90 м2, так и помещений с меньшей площадью. Для полной блокировки больших помещений может оказаться недостаточным применение одного извещателя. Чтобы обеспечить возможность применения нескольких извещателей в одном помещении, необходимо устанавливать извещатели, имеющие разные частотные литеры, чередуя их зоны обнаружения.

Радиоволновый извещатель «Аргус-3» рекомендуется устанавливать в помещениях площадью до 20 м2.

Анализ конструктивных, функциональных и стоимостных особенностей, а также тактики применения радиоволновых извещателей показывает, что применение извещателей данного класса наиболее целесообразно на объектах высоких классов, в том числе на объектах с нерегулируемыми климатическими параметрами, с учетом установленного ограничения диапазона рабочих температур для каждого типа извещателя, на объектах с высоким уровнем звуковых шумов, а также при наличии в охраняемой зоне тепловых потоков воздуха, сквозняков или мощных световых потоков через прозрачные остекленные конструкции.

Вместе с тем, радиоволновые извещатели не рекомендуется применять в помещениях, расположенных на первых этажах зданий, окна или двери которых выходят на оживленные улицы, в помещениях с люминесцентным освещением, а также при наличии на объекте смежных с охраняемым помещений, в которых возможно нахождение людей в период охраны (во время функционирования радиоволнового извещателя).

Указанные типы радиоволновых извещателей не допускается применять на опасных объектах (во взрывоопасных зонах).
