4.2 Звуковые извещатели для блокировки остекленных конструкций

4.2.1 Функциональные особенности звуковых извещателей для блокировки остекленных конструкций

Одним из наиболее распространенных в криминальной практике и опасных способов незаконного проникновения нарушителей в охраняемые помещения или хранилища ценностей является механическое разрушение стекол или стеклопакетов, установленных в оконных проемах, витринах, остекленных дверных и других строительных или защитных конструкциях помещений, либо являющихся элементами структурного остекления зданий.

Для контроля целостности таких конструкций, выполненных с применением различных видов и классов листовых (в том числе защитных) стекол и стеклопакетов (см. таблицу 1), в настоящее время наиболее активно используются извещатели охранные поверхностные звуковые по ГОСТ 34025-2016 (далее – звуковые извещатели).

Кроме этого, в целях экономии расходов на оборудование объектов, не относящихся к высоким классам, допускается применять совмещенные в одном корпусе извещатели (звуковые с пассивными оптико-электронными инфракрасными).

Применяемые для обнаружения разрушения остекленных конструкций звуковые и совмещенные с ними извещатели, воспринимают и анализируют акустические сигналы, возникающие при разрушении стекла, установленного в охраняемой остекленной конструкции (окно, витрина). При этом диапазон используемых для анализа частот, как правило, располагается в слышимой человеком области.

В настоящее время в звуковых пассивных извещателях, применяемых в подразделениях вневедомственной охраны, используется двухканальная обработка сигнала. Это обусловлено тем, что привычный для нас высокочастотный звук разбития стекла является, хотя и достаточно характерным, но все же вторичным. При разрушающем ударе по стеклу на первом этапе происходит небольшой прогиб стеклянного полотна и его вибрация, в результате которой возникают низкочастотные звуковые колебания в диапазоне от единиц до сотен Гц. В этот момент в стекле возникает внутреннее напряжение. Если оно превышает критический уровень, то происходит разлом материала, сопровождающийся образованием и распространением трещин. Возникающая при этом акустическая эмиссия порождает характерный высокочастотный звук разбития стекла.

Таблица 1 – Виды стекол и стеклопакетов, контролируемых извещателями.

Вид стекла, стеклопакета Нормативный документ Условное обозначение стекла, стеклопакета
Стекло листовое бесцветное ГОСТ 111-2014 М0, М1, М4, М7
Стекло узорчатое ГОСТ 5533-2013 У
Стекло матированное ГОСТ 32360-2013 МТ
Стекло армированное ГОСТ 7481-2013 Ау, Ап
Стекло закаленное ГОСТ 30698-2014 З
Стекло термоупрочненное ГОСТ 33087-2014 ТП
Стекло с полимерными пленками ГОСТ 32563-2013 P1A – P5A
Стекло с солнцезащитным или декоративным твердым покрытием ГОСТ 33017-2014 Ст, Дт
Стекло с солнцезащитным или декоративным мягким покрытием ГОСТ 33086-2014 См, Дм
Стекло с низкоэмиссионным твердым покрытием ГОСТ 30733-2014 К
Стекло с низкоэмиссионным мягким покрытием ГОСТ 31364-2014 И
Стекло с лакокрасочным покрытием ГОСТ 32559-2013 Не маркируют
Стеклопакет клееный строительного назначения ГОСТ 24866-2014 СПО, СПД


Основными характеристиками извещателей, приводимыми в технической документации, являются максимальная дальность действия и минимальная охраняемая площадь. Кроме этого, указывают параметры помехозащищенности, надежности, конструктивное исполнение для работы в условиях окружающей среды, параметры электропитания, массу, габаритные размеры и ряд других показателей.

Дальность действия определяется расстоянием от извещателя до наиболее удаленной точки поверхности контролируемого стекла. Для извещателей с регулируемой чувствительностью указывают максимальную дальность действия, соответствующую максимальной чувствительности.

Минимальная охраняемая площадь представляет собой минимально допустимую для конкретного типа извещателя площадь поверхности охраняемого им стекла. Как правило, значение минимальной охраняемой площади устанавливают в диапазоне от 0,05 до 0,1 м2.

К параметрам совместимости извещателей с другими ТСО, определяющим порядок функционирования извещателя в составе системы сигнализации, относятся время технической готовности, длительность извещения о тревоге, время восстановления в дежурный режим.

В связи с тем, что извещатели разрушения стекла не обнаруживают проникновение нарушителя в результате открывания окна или вынимания стекла из рамы, в дополнение к ним для комплексной блокировки остекленных конструкций, как правило, устанавливают пассивные оптико-электронные (инфракрасные) извещатели с поверхностной зоной обнаружения, блокирующие оконный проем «на проникновение» нарушителя или отдельную остекленную конструкцию (витрину) «на подход» к ней.

4.2.2 Особенности размещения и регулировки звуковых извещателей на охраняемых объектах

Перед установкой звукового извещателя на охраняемом объекте необходимо обратить внимание на соответствие условий эксплуатации группам параметров, приведенным в технической документации, а именно: параметрам устойчивости к воздействиям окружающей среды, параметрам обнаружения и характеристикам помехозащищенности.

В группу параметров устойчивости звуковых извещателей к воздействиям окружающей среды входят диапазоны рабочих температур и относительной влажности окружающего воздуха. Извещатели, предназначенные для эксплуатации внутри помещений, нельзя устанавливать снаружи зданий, а также не рекомендуется применять в неотапливаемых и сырых помещениях (если такая возможность не оговорена в эксплуатационной документации извещателей).

Размещение звуковых извещателей должно исключать попадание в них влаги, а также умышленные или случайные механические повреждения в процессе эксплуатации.

Не следует применять извещатели для блокировки стекол, имеющих:

- толщину, не соответствующую диапазону, указанному в сопроводительной документации на извещатель;

- линейные размеры, не соответствующие требованиям к минимальной охраняемой площади, указанной в сопроводительной документации на извещатель;

- видимые повреждения (царапины, трещины, сколы и т.п.), снижающие прочность конструкции;

- некачественное (слабое, неплотное, ненадежное) закрепление стекла в строительной конструкции (раме).

Для того, чтобы исключить случайное или умышленное повреждение извещателя, а также уменьшить возможность его акустического экранирования (отгораживания) от блокируемых стекол каким-либо предметом, целесообразно размещать извещатели на высоте не менее 2 м от пола.

Извещатель следует устанавливать так, чтобы он находился на линии прямой видимости по отношению ко всем блокируемым стеклам.

Для обеспечения надежного обнаружения необходимо при установке извещателя ориентировать его ЗО на блокируемые стекла. При этом не следует рассчитывать на возможные переотражения звукового сигнала от пола или от стен помещения, размещая извещатель, например, на той же стене, где находится стекло.

Следует также помнить, что, если в помещении после установки звукового извещателя было осуществлено изменение конфигурации интерьера, перемещение находящихся там предметов или появились новые предметы, необходимо убедиться, что извещатель не отгорожен от стекла каким-либо предметом интерьера, а характеристики обнаружения и помехозащищенности извещателя не изменились.

Параметры помехозащищенности определяют условия для устойчивой работы извещателя без ложных сигналов тревоги. Для этого в охраняемом помещении должны быть выполнены определенные требования по исключению воздействия негативно влияющих помех акустического и электромагнитного характера.

Для исключения ложных срабатываний от акустических помех звуковые извещатели не рекомендуется устанавливать в помещениях:

- с высоким уровнем звуковых шумов (более 65 дБ, что ориентировочно соответствует громкому разговору двух людей в помещении на удалении 3–4 м от извещателя);

- с плохой звукоизоляцией.

В помещении на период его охраны должны быть закрыты двери, форточки, отключены вентиляторы, радиоприемники (или трансляционные громкоговорители) и другие возможные источники звуковых помех.

Следует иметь в виду, что наличие вибрации стен в месте размещения извещателя может привести к формированию на выходе его чувствительного элемента переменного электрического сигнала, приводящего к снижению чувствительности или к появлению ложных сигналов тревоги.

Звуковые извещатели не имеют каких-либо специальных или повышенных требований к обеспечению их помехозащищенности от электромагнитных помех. Однако, как и для всяких устройств с электронной схемой, при выборе места их размещения следует учитывать возможное влияние электромагнитных полей от близкорасположенных силовых кабелей, неисправных люминесцентных ламп и т.п.

Общей рекомендацией по повышению помехоустойчивости извещателей с регулируемой чувствительностью является их размещение по возможности ближе к контролируемому стеклу. Это позволяет уменьшить чувствительность извещателя к помехам при надежном обнаружении разрушения стекла.

Типовые варианты размещения звуковых извещателей на охраняемых объектах показаны на рисунках 1 – 7.

Если в помещении имеются шторы или жалюзи, то извещатели целесообразно устанавливать в простенке между ними и окном (рисунок 1), чтобы эти устройства не мешали нормальной работе извещателя.

При установке на стене, противоположной блокируемым стеклам (рисунок 2) или на потолке, для охраны нескольких оконных проемов целесообразно размещать извещатели (по возможности) на одинаковом расстоянии от крайних стекол. В этом случае обеспечивается более равномерная чувствительность в пределах зоны обнаружения.

При установке извещателя на боковой стене (рисунок 3) необходимо учитывать угол обзора его диаграммы направленности, а также максимальное удаление от извещателя до крайней точки контролируемого стекла. Извещатель должен быть направлен в сторону контролируемых стекол.
Возможен также контроль остекленного потолочного пространства. При этом в случае больших расстояний и малого угла обзора можно использовать несколько извещателей (рисунок 4).

При установке извещателей на потолке возможна блокировка остекленных проемов, расположенных в одной (рисунок 5) или двух (рисунок 6) смежных стенах.

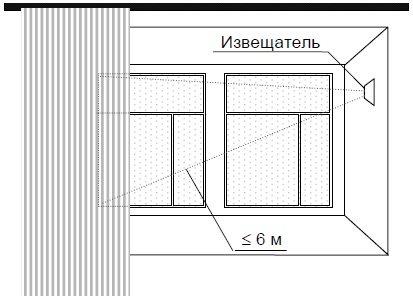

Рисунок 1 – Размещение между стеклом и шторами (жалюзи)

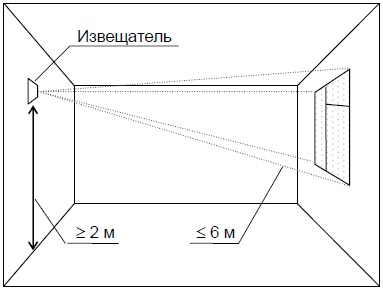

Рисунок 2 – Размещение на противоположной стене

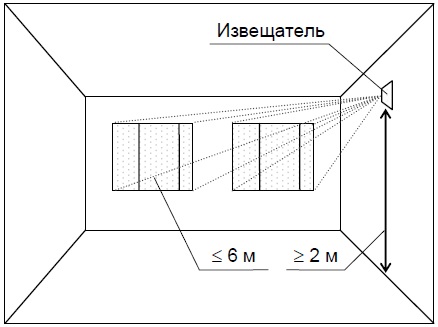

Рисунок 3 – Размещение на боковой стене (вариант 1)

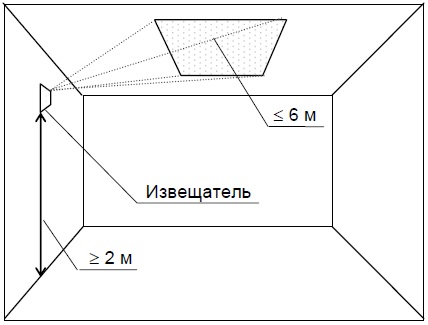

Рисунок 4 – Размещение на боковой стене (вариант 2) для блокировки остекленного перекрытия

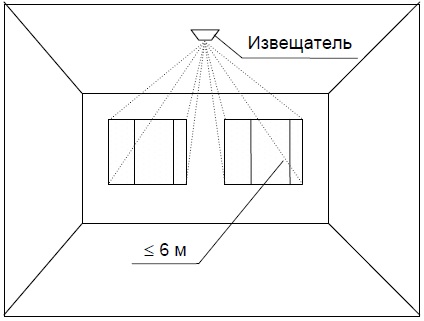

Рисунок 5 – Размещение на потолке (вариант 1)

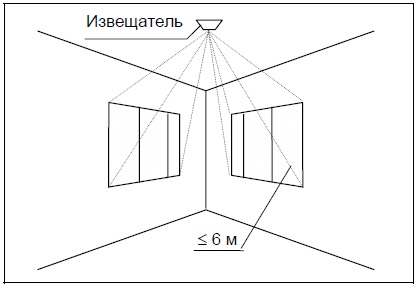

Рисунок 6 – Размещение на потолке (вариант 2)



На рисунке 7 показаны нерекомендуемые варианты установки пассивных звуковых извещателей. К таким вариантам относятся:
- размещение извещателей на относительно небольшой высоте;
- на той же стене, что и блокируемое стекло;
- у двери;
- в местах, где возможна вибрация или громкие звуки.

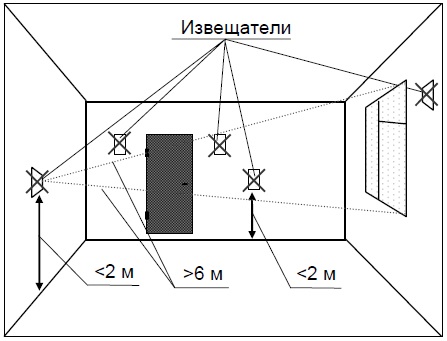

Рисунок 7 – Не рекомендуемые места установки звукового извещателя



Перед проведением подготовки извещателей к работе необходимо закрыть все окна, двери, форточки, отключить источники звуковых помех. Недопустимо присутствие в охраняемом помещении посторонних людей.

В процессе подготовки производится настройка чувствительности извещателей и проверка их работоспособности при имитации разрушения всех охраняемых стекол. Имитация разрушения производится с помощью тестового удара, методика которого приводится в сопроводительной документации к извещателям. Для нанесения удара испытательный шарик, как правило, размещают непосредственно у стекла, не касаясь его, и, не изменяя точки подвеса, отклоняют шарик по вертикали в плоскости, перпендикулярной плоскости стекла, без провисания нити и отпускают. Угол, на который необходимо отклонить нить, определяется прочностью стекла (типом), а также уровнем звукового давления сигнала, генерируемого при разрушении. Для обычных строительных стекол он составляет обычно от 30 до 55 градусов.

При использовании звуковых пассивных извещателей для охраны других видов стекол надо учитывать, что по сравнению с обычными узорчатые и армированные стекла являются менее прочными, а защищенные упрочняющими полимерными пленками (начиная с класса защиты А1) и закаленные стекла, наоборот, выдерживают более сильные тестовые удары. В соответствии с этим в сопроводительной документации извещателей должны быть даны рекомендации по настройке извещателей для каждого вида стекла.

4.2.3 Особенности применения акустических имитаторов разрушения стекла, предназначенных для контроля работоспособности звуковых извещателей

Результаты проведенных ФКУ «НИЦ «Охрана» Росгвардии испытаний и сравнительного анализа технико-экономических показателей имитаторов разрушения стекла различных типов показали, что для проверки работоспособности (тестирования) звуковых и совмещенных с ними извещателей, применяемых на объектах, охраняемых подразделениями вневедомственной охраны, наиболее приемлемым является имитатор «АРС» в режиме «FLEX» при размещении данного имитатора на расстоянии не более 3 м от тестируемых извещателей.

4.2.4 Типы и особенности звуковых извещателей

Звуковые извещатели, предназначенные для блокировки остекленных конструкций, можно условно разделить на две основные группы.

К первой основной группе относятся звуковые извещатели с электропитанием от источника постоянного тока и проводным универсальным (неадресным) интерфейсом: ИО329-3 «Арфа», ИО329-5 «Астра-С», ИО329-4 «Стекло-3», ИО329-13 «Стекло-3М», ИО329-10 «Стекло-4», ИО329-17 «Юпитер-5810». Звуковые извещатели данной группы являются наиболее распространенными на объектах, охраняемых подразделениями вневедомственной охраны, так как обладают стандартным универсальным интерфейсом по ГОСТ Р 52435-2015 и обеспечивают совместимость с любы-ми стандартными (неадресными) ППКО и УОО СПИ, наиболее широко применяемыми на охраняемых объектах.

Электропитание указанных извещателей осуществляется от источника вторичного электропитания по ГОСТ Р 53560 -2009. Номинальное напряжение электропитания – 12 В. Извещатели выдают извещения о тревоге на ППКО или УОО СПИ размыканием контактов исполнительного реле, извещение о вскрытии корпуса – размыканием контактов микровыключателя. В извещателях предусмотрены: возможность регулировки чувствительности, световая индикация состояния извещателя (формируемых извещений), контроль вскрытия корпуса, контроль напряжения электропитания.

Ко второй группе относятся звуковые извещатели с электропитанием по ШС и проводным неадресным интерфейсом, например, ИО329-2 «Стекло-2. Такие извещатели при меняют в отдельных особых случаях, например, в целях экономии расходов на объектовое оборудование и монтажные работы, поскольку для электропитания таких извещателей не требуется отдельного источника и отдельной питающей линии. Электропитание таких извещателя осуществляется от того же ШС ППКО, по которому извещатель передает извещения о своем состоянии.

Отдельно можно выделить адресные и радиоканальные звуковые извещатели, а также извещатели, выпускаемые во взрывозащищенном исполнении. Адресные и радиоканальные извещатели функционируют в составе соответствующих объектовых систем охраны или ИСБ. Звуковые извещатели, имеющие взрывозащищенное исполнение, предназначены для использования на опасных производственных объектах. Описание и рекомендации по применению таких извещателей приведены в разделе 6 настоящих рекомендаций.

При выборе средств обнаружения для оборудования охранной сигнализацией объектов необходимо учитывать постоянно возрастающий уровень подготовки и технической оснащенности нарушителей, особенно тех, которые осуществляют несанкционированное проникновение на объекты высокой степени важности и опасности (объекты высоких классов).

В связи с этим необходимо, чтобы современные охранные извещатели контролировали не только вверенный им рубеж охраны, но и реагировали на попытки умышленного и неумышленного нарушения их нормального функционирования.

Среди звуковых извещателей, предназначенных для блокировки остекленных конструкций, такими функциями, обеспечивающими встроенную активную защиту от маскирования (акустического экранирования) обладает извещатель ИО329-10 «Стекло-4».

Функция защиты от маскирования реализована в извещателе «Стекло-4» следующим образом. Внутри извещателя установлен миниатюрный звуковой излучатель, управляемый микропроцессором. В дежурном режиме этот излучатель примерно раз в минуту издает тестовый звуковой импульс, который через решетку в корпусе извещателя попадает в окружающее его пространство. Отразившись от стены, потолка, или предмета интерьера охраняемого помещения, импульс возвращается обратно, воспринимается микрофоном извещателя (тем же самым, что используется для обнаружения разбития стекла), затем передается через усилитель на микропроцессор, который сравнивает параметры принятого импульса с заложенными в его программу значениями. Если отклонения параметров импульса не выходят за установленные пределы, то извещатель остается в дежурном режиме. Через несколько минут цикл повторяется.

Если перед лицевой панелью извещателя, где расположены микрофонное отверстие и апертура звукового излучателя, поместить звуконепроницаемый предмет, или на микрофонное или звукоизлучающее отверстие приклеить звукопоглощающий материал, то параметры тестового импульса, при прохождении очередного цикла, выйдут за установленные пределы и извещатель выдаст извещение о маскировании.

Стоит отметить, что наличие такого активного канала позволяет не только обнаруживать попытки маскирования извещателя, но и осуществлять (в автоматическом режиме) регулярный контроль работоспособности акустического тракта и основных элементов схемы извещателя.

В извещателе «Стекло-4» также предусмотрены: дискретная регулировка чувствительности, режим функционального тестирования на объекте, выбор алгоритма работы в зависимости от вида охраняемого стекла: универсальный алгоритм или специальный (с регистрацией выпадения осколков разбитого стекла), контроль напряжения электропитания, световая индикация состояния извещателя (режимов работы и формируемых извещений), помеховой обстановки внутри охраняемого помещения и тестовых воздействий, управление индикацией в соответствии с принятой тактикой охраны на объекте, защита от несанкционированного вскрытия корпуса.

Таким образом, извещатель «Стекло-4» следует применять на объектах высоких классов, на которых требуется высокая степень функциональной надежности средств обнаружения проникновения, которая обеспечивается функциями автоматического контроля функционирования и активной защиты от маскирования (саботажа).

Кроме того, извещатель «Стекло-4» целесообразно использовать в тех помещениях (зонах) охраняемых объектов, в которых возможен свободный доступ посторонних лиц к данным извещателям вне периода охраны, например, в вестибюлях, коридорах и лестничных маршах административных зданий, торговых и выставочных залах, комнатах (залах) ожидания и т.п., имеющих остекленные строительные конструкции (окна, двери, перегородки) или средства хранения имущества (закрытые стеклянные витрины, подиумы, киоты).

Выводы

Анализ функциональных особенностей и тактики применения звуковых извещателей для блокировки «на разрушение» остекленных конструкций охраняемых объектов показывает, что на объектах высоких классов необходимо применять извещатели с функцией автоматического контроля функционирования и защиты от маскирования (типа «Стекло-4»), на остальных объектах выбор типа извещателя осуществляется в соответствии с проектной документацией, исходя из того, какой тип темы охранной сигнализации или интегрированной системы безопасности, применяемся на данном объекте, какое объектовое оборудование используется для приема и передачи извещений, а также с учетом условий эксплуатации, видами, размерами и особенностями расположения контролируемых остекленных конструкций.

Подробные технические сведения о порядке выбора оптимальных мест размещения звуковых извещателей, предназначенных для блокировки остекленных конструкций, в охраняемых помещениях или хранилищах ценностей, правилах подключения извещателей к объектовым средствам сбора и обработки информации, регулировки дальности действия и тестирования извещателей на охраняемом объекте, особенностях выбора алгоритма функционирования и работы индикации в зависимости от тактики охраны объекта, порядке проведения технического обслуживания и контроля работоспособности извещателей в процессе их эксплуатации, приведены в методических рекомендациях Р 78.36.044-2014.
