4.11 Совмещенные извещатели для блокировки внутреннего пространства помещения и остекленных конструкций

4.11.1 Функциональные особенности совмещенных (пассивных ИК со звуковыми) извещателей для блокировки внутреннего пространства помещения и остекленных конструкций.

Область применения совмещенных (пассивных оптико-электронных со звуковыми) извещателей – помещения с остекленными (оконными, дверными) конструкциями.

Извещатели сочетают в себе два принципа обнаружения (акустический и пассивный инфракрасный) и обнаруживают движения нарушителя в закрытом охраняемом помещении и разрушения строительных конструкций, выполненных с использованием листового стекла (обычного, армированного, узорчатого, закаленного, трехслойного, ударостойкого), стеклоблоков, однокамерных и двухкамерных стеклопакетов.

При появлении человека в зоне обнаружения срабатывает инфракрасный канал (ИК) обнаружения, при разбитии стекла – акустический (АК) канал (в любой последовательности или одновременно). При этом выдается извещение о тревоге путем размыкания контактов соответствующего выходного реле.

Акустический канал извещателя предназначен для блокировки остекленных конструкций (окон, витрин, витражей) на разбитие. Принцип работы канала основан на бесконтактном методе акустического контроля разрушения стеклянного полотна по возникающим при его разрушении колебаниям в звуковом диапазоне частот, распространяющихся по воздуху. Чувствительный элемент АК представляет собой микрофон, который преобразует звуковые колебания воздушной среды в электрические сигналы. Сигнал с микрофона поступает на усилитель и далее на микропроцессор.

Принцип действия инфракрасного канала извещателя основан на регистрации разницы между интенсивностью инфракрасного излучения, исходящего от тела человека, и фоновой температурой окружающей среды. Чувствительным элементом ИК канала является пироэлектрический преобразователь (пироприемник), на котором фокусируется инфракрасное излучение с помощью линзы Френеля. Пироприемник преобразует тепловое излучение в электрические сигналы, поступающие на усилитель и далее на микропроцессор.

Микропроцессор в соответствии с заданным алгоритмом работы производит контроль электрических сигналов каждого из каналов, контроль напряжения питания и формирование извещений путем размыкания контактов соответствующего исполнительного реле и включением световых индикаторов.

4.11.2 Особенности размещения и регулировки совмещенных (пассивных ИК со звуковыми) извещателей для блокировки внутреннего пространства помещения и остекленных конструкций на объекте

Правильное размещение извещателей на охраняемом объекте является одним из основных условий их эффективной и устойчивой работы. Поэтому установка извещателя должна соответствовать выбранной тактике охраны объекта, учитывать специфические особенности помещения, в котором предстоит работать извещателю, исключать воздействие на него факторов, не предусмотренных условиями эксплуатации и по возможности минимизировать вероятность помеховых воздействий объективного характера.

В группу параметров устойчивости извещателей к воздействиям окружающей среды входит диапазон рабочих температур и относительной влажности окружающего воздуха. Извещатели, предназначенные для эксплуатации внутри помещений, нельзя устанавливать снаружи зданий, а также не рекомендуется применять в неотапливаемых и сырых помещениях (если такая возможность не оговорена в эксплуатационной документации извещателей).

Размещение извещателей должно исключать попадание в них влаги, а также умышленные или случайные механические повреждения в процессе эксплуатации.

Расстояние от извещателя до самой удаленной точки охраняемой стеклянной поверхности не должно превышать 6 м.

Не следует применять (АК+ИК) извещатели в помещении со стеклами, имеющими:

- толщину, не соответствующую диапазону, указанному в сопроводительной документации на извещатель;

- линейные размеры, не соответствующие требованиям к минимальной охраняемой площади, указанной в сопроводительной документации на извещатель;

- видимые повреждения (царапины, трещины, сколы), снижающие прочность конструкции;

- плохое (слабое, неплотное, ненадежное) закрепление стекла в строительной конструкции (раме).

Следует также помнить, что, если в помещении после установки извещателя произошло изменение конфигурации находящихся там предметов или появились новые предметы, необходимо убедиться, что извещатель ничем не отгорожен от стекла, а его характеристики обнаружения и помехозащищенности не изменились.

Параметры помехозащищенности определяют условия для устойчивой работы извещателя без выдачи ложных сигналов тревоги. Для этого в охраняемом помещении должны быть выполнены определенные требования по исключению воздействия опасных помех акустического и электромагнитного характера.

Для исключения ложных срабатываний от акустических помех извещатель не рекомендуется устанавливать в помещениях:
- с высоким уровнем звуковых шумов (более 65 дБ, что ориентировочно соответствует громкому разговору двух людей в помещении на удалении 3–4 м от извещателя);
- с плохой звукоизоляцией.

В помещении на период его охраны должны быть закрыты двери, окна, фрамуги, форточки, отключены вентиляторы, радиоприемники (или трансляционные громкоговорители) и другие возможные источники звуковых помех.

Следует иметь в виду, что наличие вибрации стен в месте размещения извещателя может привести к формированию на выходе его чувствительного элемента переменного электрического сигнала, приводящего к снижению чувствительности или к появлению ложных сигналов тревоги.

При выборе места установки извещателя на охраняемом объекте необходимо также учесть следующие требования по ИК каналу:

а) не рекомендуется устанавливать извещатель в непосредственной близости от вентиляционных отверстий, окон и дверей, у которых создаются воздушные потоки, а также радиаторов центрального отопления, других отопительных приборов и источников тепловых помех;

б) нежелательно прямое попадание на входное окно извещателя светового излучения от ламп накаливания, автомобильных фар, солнца;

в) рекомендуется, чтобы в зоне обнаружения по возможности не находились перегородки, крупногабаритные предметы мебели и т.п., создающие «мертвые зоны», в которых перемещение человека не обнаруживается.

Типовые варианты размещения извещателей представлены на рисунках 27 – 32.

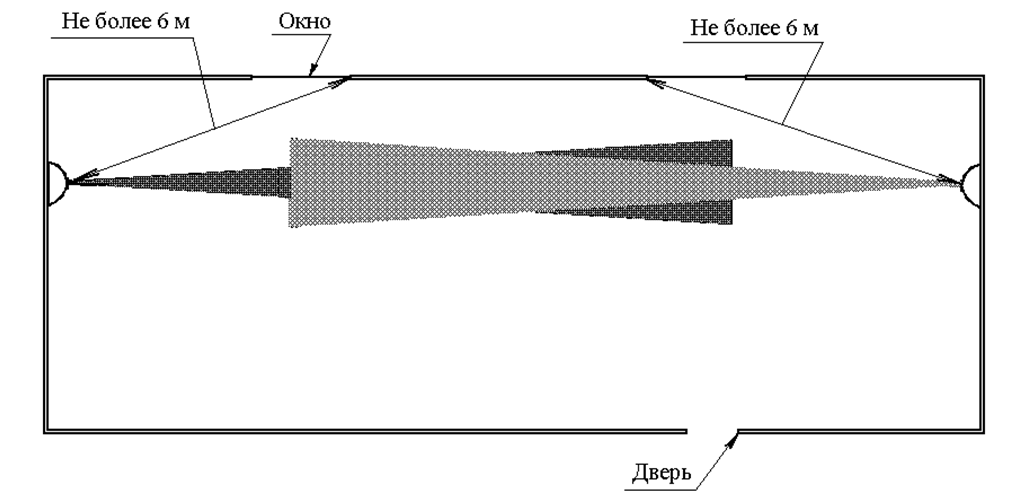

Рисунок 27 – Установка совмещенных извещателей с поверхностной зоной обнаружения в помещении длиной более 10 м

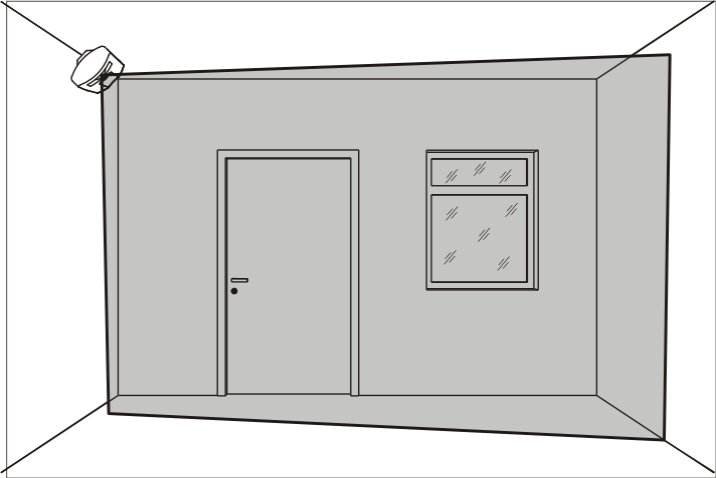

Рисунок 28 – Установка совмещенного извещателя с поверхностной зоной обнаружения в угол общего проема

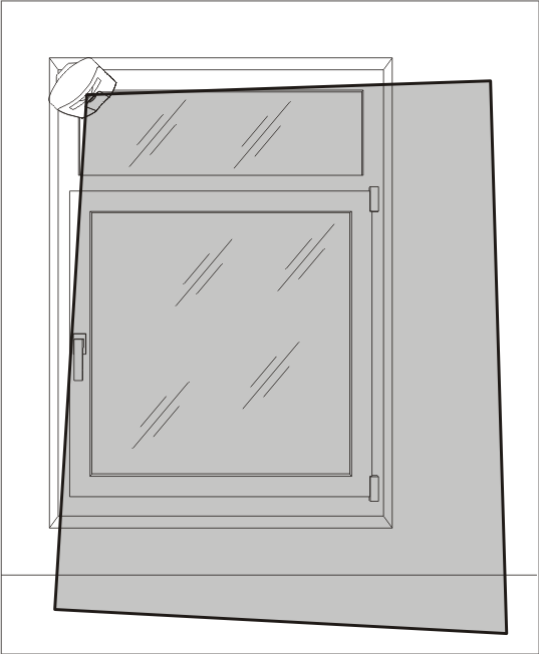

Рисунок 29 – Установка совмещенного извещателя с поверхностной зоной обнаружения в угол оконного проема

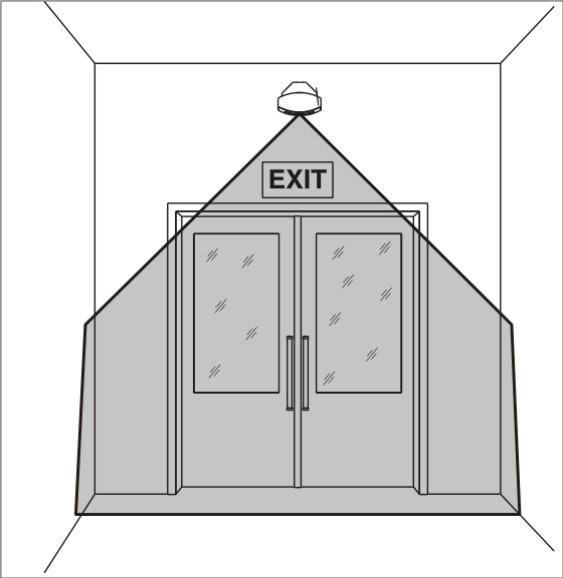

Рисунок 30 – Установка совмещенного извещателя с поверхностной зоной обнаружения на стену в плоскости проема

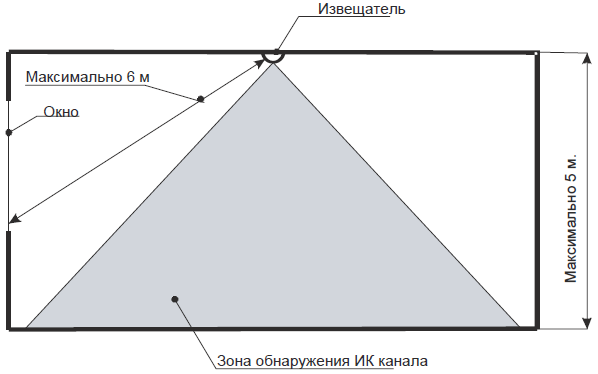

Рисунок 31 – Установка совмещенного извещателя конусообразной ЗО на потолке охраняемого помещения (вид сбоку)

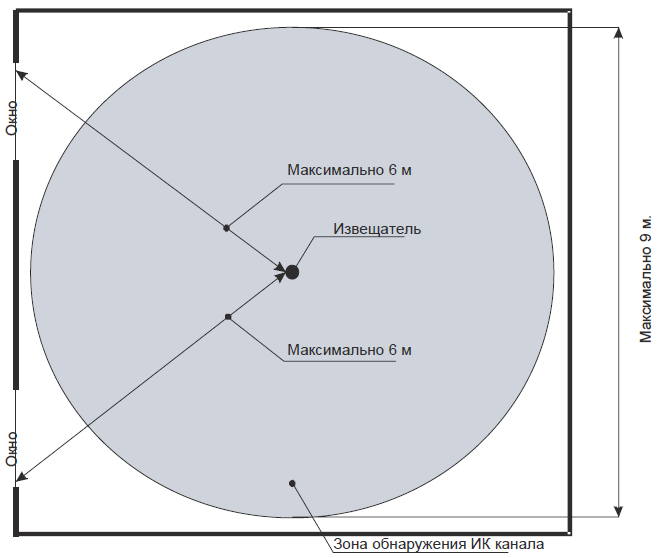

Рисунок 32 – Установка совмещенного извещателя с конусообразной ЗО на потолке охраняемого помещения (вид сверху)


4.11.3 Основные типы совмещенных (пассивных ИК со звуковыми) извещателей для блокировки внутреннего пространства помещений и остекленных конструкций

На объектах, охраняемых или принимаемых под централизованную охрану подразделениями вневедомственной охраны, рекомендуется применять следующие типы совмещенных (акустический с пассивным ИК) извещателей для блокировки внутреннего пространства помещений и остекленных конструкций: ИО3015-4 «Беркут», ИО315-1 «Орлан», ИО315-1/1 «Орлан-Ш», ИО 315-1/1 «Орлан-Д», ИО415-2 «Астра-621», ИО315-6 «Беркут»-Ш», ИО315-8 «Сова-5», ИО415-1 «Астра-8», ИО315-3 «Сова-3», ИО315-7 «Орлан-2».

Извещатели различаются конфигурацией зоны обнаружения ИК канала, способами установки в охраняемом помещении, а также наличием помехозащищенности к перемещению в зоне обнаружения домашних животных.

Совмещенные извещатели для установки на стене, в углу помещения, а также в оконных проемах (витринах) или остекленных дверных проемах.

Зона обнаружения ИК канала извещателей представляет собой пространственную дискретную систему, состоящую из элементарных чувствительных зон, расположенных в один или несколько ярусов, или сплошную зону обнаружения, расположенную в вертикальной плоскости (типа «занавес»).

Выводы

Анализ функциональных особенностей и тактики применения совмещенных (пассивных оптико-электронных со звуковыми) извещателей для блокировки внутреннего пространства помещений или остекленных проемов «на проникновение» совместно с блокировкой оконных и других остекленных конструкций «на разрушение» показывает, что данные извещатели наиболее целесообразно применять на объектах низких классов, где необходима минимизация расходов на оборудование и проведение монтажных работ.

Ограничения по применению данного класса извещателей определяются особенностями функционирования ИК и звукового каналов.

Указанные типы совмещенных извещателей не допускается применять на опасных объектах (во взрывоопасных зонах).
