4.13 Комбинированно-совмещенные средства обнаружения для охраны периметров территорий

4.13.1 Функциональные особенности комбинированно-совмещенных извещателей для охраны периметров территорий.

При выборе средств обнаружения проникновения для охраны территорий охраняемых объектов необходимо исходить из того, что на современном этапе важнейшим направлением деятельности подразделений вневедомственной охраны является обеспечение противокриминальной защиты объектов жизнеобеспечения населения, транспортной инфраструктуры, топливно-энергетического комплекса, других критически важных и социально значимых объектов.

Причем многие такие объекты расположены в условиях плотной городской застройки, вблизи автомобильных дорог, железнодорожных магистралей, высоковольтных линий электропередач, т.е. в сложных условиях воздействия различных помех.

На таких объектах важнейшим элементом создания комплексной системы безопасности является применение технических средств раннего обнаружения незаконного проникновения, устанавливаемых, как правило, на периметре территории.

Надо отметить, что многие из таких объектов имеют достаточно большие территории, которые должны быть защищены от незаконного проникновения с целью хищения имущества и других противоправных действий. Протяженность периметров таких объектов может измеряться километрами. При помощи обычных ограждений и физической охраны обеспечить надежную и эффективную защиту таких рубежей очень сложно.

При создании системы охраны периметра объекта необходимо учитывать то, что эксплуатация средств обнаружения осуществляется в разнообразных климатических и почвенно-геологических условиях, поэтому от них требуется сохранение работоспособности при наличии помех различного происхождения. Например, природных: порывов ветра, дождевых потоков, града, снега, тумана, росы, обледенения, а также техногенных: грозовых разрядов, сейсмических и акустических помех от транспортных средств, электромагнитных помех, подземных силовых и сигнальных кабелей, преднамеренных помех, создаваемых нарушителем.

Кроме этого, средства обнаружения должны с высокой вероятностью обнаруживать разнообразные способы преодоления периметра.

Как известно, существующие средства обнаружения базируются на различных физических принципах действия и отличаются использованием чувствительных элементов различных типов и конструкций. Многообразие применяемых видов средств обнаружения объясняется необходимостью обеспечения охраны периметров разнообразных конфигураций, выполненных с применением различных видов ограждений, а также необходимостью организации того или иного числа рубежей охраны, в зависимости от класса охраняемого объекта и потенциальной опасности воздействий.

В настоящее время на объектах различных форм собственности и ведомственной принадлежности применяются средства обнаружения, основанные на различных физических принципах действия.

Однако, как показали проведенные исследования, средства обнаружения, основанные на каком-либо одном физическом принципе действия, во-первых, не обеспечивают необходимой помехоустойчивости, особенно на объектах со сложной помеховой обстановкой, во-вторых, не могут в полной мере обеспечить эффективную комплексную защиту ограждений периметров объектов от всех наиболее вероятных способов их преодоления нарушителем.

Повышение помехоустойчивости может быть достигнуто за счет комбинирования каналов с различными физическими принципами обнаружения нарушителя.

4.13.2 Комбинированно-совмещенный извещатель предназначенный для охраны периметра территорий

В настоящее время в данном классе средств обнаружения представлен комбинированно-совмещенный извещатель для охраны периметров «Рубеж», предназначенный для охраны огражденных участков периметров объектов со сложной помеховой обстановкой и различной по форме конфигурацией периметра (прямолинейные, криволинейные, ломаные, изменяющиеся по высоте и структуре).

Данный извещатель способен обеспечить охрану любых металлических ограждений (рисунок 33). из сетки, решетки, профилированных листов, а также железобетонных, кирпичных, деревянных и комбинированных ограждений. При этом он обнаруживает различные способы их преодоления – перелаз, подкоп, отгиб нижней части, разрушение полотна ограждения.

Блокирование ограждения осуществляется посредством формирования трех охраняемых зон: на основном и двух дополнительных (препятствующих подкопу или перелазу) частях ограждения.

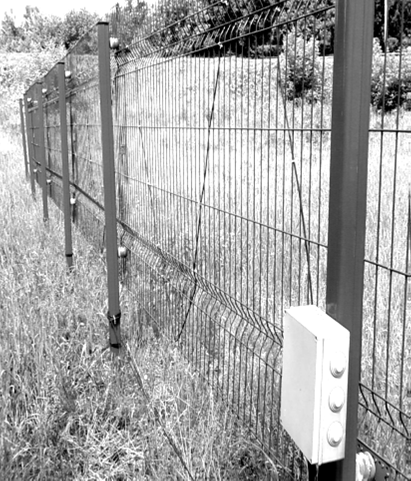

Рисунок 33 – Пример установки извещателя «Рубеж» на металлическом ограждении


Извещатель имеет четыре канала обнаружения проникновения, на основе разных физических принципов: вибрационного, радиоволнового, емкостного, сейсмического. Вибрационный, сейсмический и емкостный каналы имеют возможность охранять ограждение длиной до 250 м.

Необходимо отметить, что радиоволновый канал может иметь до 10 комплектов (неразборных блоков передатчик - приемник) с дальностью действия каждого от 10 до 100 м. Наличие нескольких комплектов позволяет охранять ограждение с линейной и ломаной конфигурацией.

Электропитание комплектов линейных радиоволновых извещателей, осуществляется от блока обработки по двухпроводной линии. Информация (о срабатывании, неисправности, саботаже и др.) от комплектов передается по линии их электропитания с указанием номера охраняемого участка, которая записывается в память извещателя. Эта функция позволяет получать информацию о конкретном месте преодоления участка.

Также извещатель имеет два входа для подключения интерфейса конструктивно законченных охранных извещателей, что позволяет увеличить число охраняемых зон на ограждении или создать дополнительные зоны охраны для обнаружения перемещения нарушителя около ограждения.

Кроме этого, в нем предусмотрены цифровые выходы для управления дополнительным охранным оборудованием (светодиодным прожектором, видеокамерой, тепловизором, звуковым оповещателем).

Программное обеспечение извещателя позволяет производить:
- логическое комбинирование каналов обнаружения и дополнительных извещателей по выбранной схеме (И, ИЛИ);
- управление параметрами каналов обнаружения и выбор схемы их логического комбинирования с помощью персонального компьютера через стандартный сигнальный интерфейс RS-485;
- ведение и хранение в энергонезависимой памяти протокола событий.

Извещатель устойчив к движению людей и автомобилей вдоль границы охраняемых территорий и может использоваться в городских условиях.

4.13.3 Типовые варианты установки комбинированно-совмещенного извещателя на различных видах заграждений.

Пример установки комбинированно-совмещенного извещателя «Рубеж» на бетонном заграждении показана на рисунке 34, на заграждении из стальной сварной сетки – на рисунке 35.

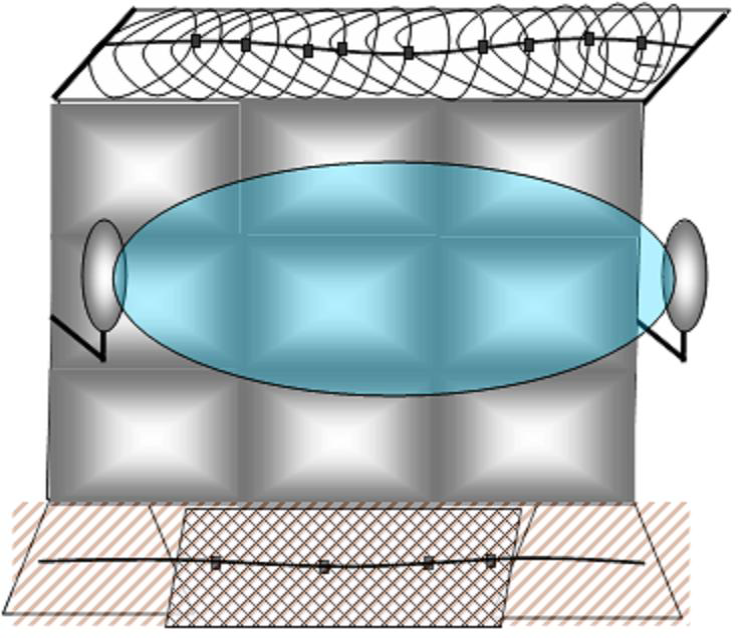

Рисунок 34 – Пример установки извещателя «Рубеж» на бетонном заграждении

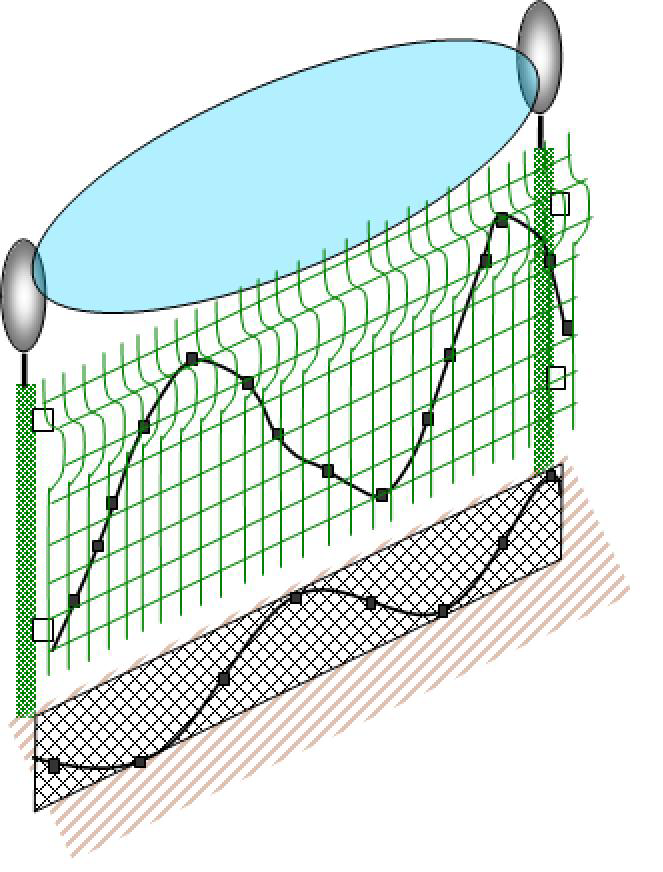

Рисунок 35 – Пример установки извещателя «Рубеж» на стальной сварной сетке


На рисунке 34 показано, что подкоп под ограждение обнаруживается сейсмическим (специальным трибоэлектрическим) кабелем, установленным в земле на сетке под плитой. Попытка разрушения ограждения (подход к плите) выявляется по – по срабатыванию радиоволнового канала, а перелаз через ограждение срабатыванием двух каналов: вибрационного и емкостного.

На рисунке 35 показано, что подкоп под ограждение определяется сейсмическим кабелем, установленным в земле на сетке. Попытка разрушения ограждения (перепиливанием или перекусыванием) определяется по срабатыванию двух каналов: вибрационного и емкостного, а перелаз через ограждение по срабатыванию радиоволнового канала.
