4.3 Вибрационные и совмещенные извещатели для блокировки строительных конструкций, сейфов и банкоматов

4.3.1 Функциональные особенности вибрационных и совмещенных извещателей для блокировки строительных конструкций и сейфов

Извещатели охранные поверхностные вибрационные по ГОСТ Р 53702-2009, а также совмещенные извещатели, имеющие вибрационный канал, предназначены для обнаружения на ранней стадии попытки умышленного разрушения, повреждения или взлома различных строительных конструкций, средств инженерно-технической укрепленности, хранилищ материальных ценностей, банковских средств защиты. Вибрационные извещатели обнаруживают преднамеренное разрушение бетонных стен и перекрытий, стальных дверей, шкафов, сейфов, в том числе бронированных, засыпных, с керамическим заполнением внутреннего объема двустенной оболочки. С помощью таких извещателей можно защитить от вандализма лицевые панели банкоматов, организовать охрану конструкций, выполненных с применением многослойных защитных стекол и стеклоблоков, кирпичных стен и перегородок, стальных решеток, деревянных дверей, оконных рам, стен, перекрытий, перегородок, конструкций из фанеры и древесностружечных плит.

Принцип действия вибрационных извещателей основан на анализе вибрационных сигналов, возникающих в строительных конструкциях при нанесении разрушающих воздействий с целью проникновения в охраняемое помещение.

В качестве чувствительного элемента вибрационных извещателей, применяемых в подразделениях вневедомственной охраны, используется широкополосный пьезоэлектрический акселерометр, преобразующий механические вибрации в переменный электрический сигнал, амплитуда которого в каждый момент времени пропорциональна величине виброускорения. Переменное напряжение с чувствительного элемента поступает на электронную схему извещателя, которая в соответствии с заложенным в нее алгоритмом производит обработку сигнала в установленном диапазоне частот, анализирует его параметры на соответствие заданным критериям и формирует тревожное извещение.

В многопозиционных вибрационных извещателях, состоящих из БОС и комплекта ДВ, сигнал с ЧЭ поступает на предусилитель и фильтр ДВ, выходной каскад которого пропорционально изменяет ток потребления в линии соединения с БОС и, таким образом, передает аналоговый сигнал на электронную схему БОС для дальнейшей аналого-цифровой обработки и формирования извещений.

При установке вибрационных извещателей на охраняемом объекте необходимо учитывать следующие их особенности. Допускается применение извещателя для охраны, как всей поверхности помещения, так и отдельных ее участков, наиболее уязвимых для пролома (рисунки 8, 9).





А1 – вибрационный (совмещенный) извещатель или ДВ вибрационного извещателя;
R – выбранный радиус действия извещателя

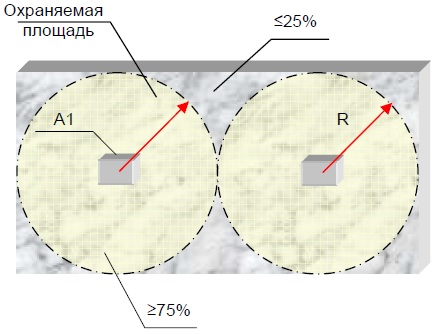

Рисунок 8 – Установка извещателей на монолитной конструкции с охватом не менее 75 % охраняемой поверхности




А1 – вибрационный (совмещенный) извещатель или ДВ вибрационного извещателя;
R – выбранный радиус действия извещателя

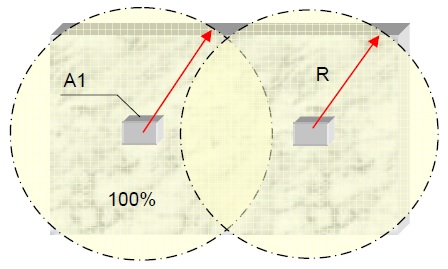

Рисунок 9 – Установка извещателей на монолитной конструкции с охватом 100 % охраняемой поверхности



При этом есть возможность организовать либо основную защиту конструкции с охватом основной части охраняемой поверхности, либо, что касается дверей, шкафов, сейфов, банкоматов, – полную блокировку конструкции с полным охватом охраняемой поверхности. В первом случае площадь отдельных незащищенных участков не должна превышать 0,1 м2 (для исключения возможности проникновения человека сквозь такой проем).

Зона обнаружения вибрационного извещателя может охватывать смежные части сооружения (рисунок 10), например, часть пола, потолка, примыкающей стены или капитальной перегородки, если угловое соединение жестко состыковано. В этих случаях дальность действия извещателя для смежных конструкций уменьшается приблизительно на 25 % от установленного значения (новое значение радиуса действия определяется опытным путем).





А1 – вибрационный (совмещенный) извещатель ДВ вибрационного извещателя;
R1 – выбранный радиус действия извещателя для основной конструкции;
R2 – определяемый экспериментально радиус действия извещателя для смежной конструкции, имеющей жесткую связь с основной

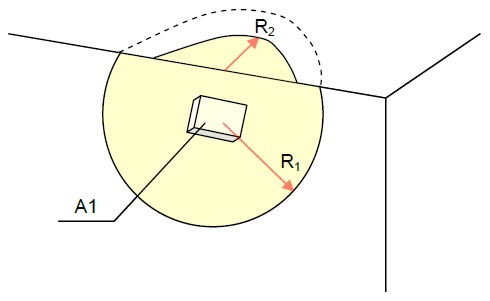

Рисунок 10 – Установка извещателя с охватом смежной строительной конструкции



Охрана строительной конструкции может производиться посредством установки на ней одного или нескольких однопозиционных извещателей или нескольких ДВ многопозиционного извещателя (рисунок 11).

Для охраны небольших конструкций, а также дверей, шкафов, сейфов или банкоматов, если их число не превышает трех, рекомендуется использовать однопозиционные извещатели, для охраны больших помещений или большого числа строительных конструкций – многопозиционные.

Принцип действия инерционного канала совмещенного извещателя приведен в подразделе 4.12 настоящих рекомендаций.





А1 – ДВ многопозиционного вибрационного извещателя;
R1 – радиус действия для элементов конструкций 1, 2 и 5, 6, имеющих жесткую связь для передачи вибрации при разрушении;
R2 – радиус действия для элементов конструкций 3 и 4, не имеющих связи для передачи вибрации при разрушении;
S – площадь, не охваченная радиусом R1 или R2 (S < 0,1 м2)

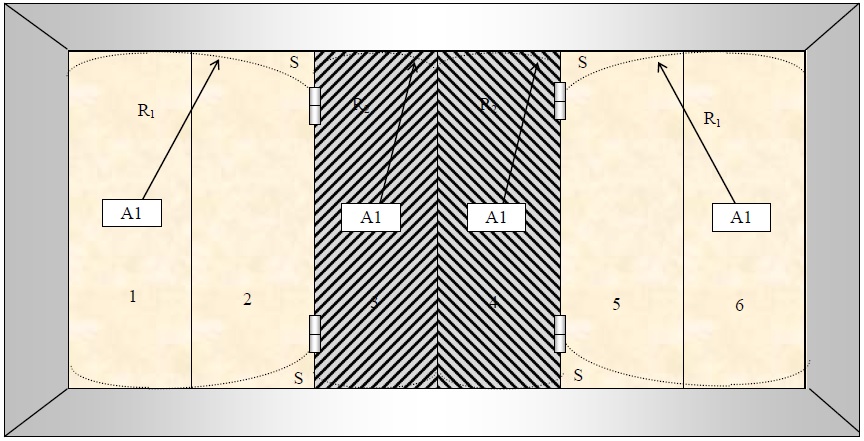

Рисунок 11 – Размещение ДВ многопозиционного вибрационного извещателя для охраны немонолитной (многосекционной) конструкции


4.3.2 Основные типы вибрационных и совмещенных извещателей для блокировки строительных конструкций и сейфов

На объектах, охраняемых или принимаемых под централизованную охрану подразделениями вневедомственной охраны, рекомендуется применять два типа вибрационных извещателей, предназначенных для блокировки строительных и защитных конструкций: однопозиционный извещатель ИО313-5/1 «Шорох-2» и многопозиционный извещатель ИО313-5/2 «Шорох-2-10», состоящий из БОС и десяти ДВ, а также два типа совмещенных извещателей ИО315-10 «Шорох-3» и ИО315-10/1 «Шорох-3В», предназначенных для блокировки сейфов, банкоматов и других конструкций.

Извещатели «Шорох-2», «Шорох-2-10», «Шорох-3» и «Шорох-3В» обнаруживают разрушающие воздействия на охраняемые конструкции, производимые средствами взлома различной производительности и физического принципа действия, такими как:
- ручные режущие инструменты (ручные дрели, пилы, напильники);
- термические режущие инструменты (газорежущее, электродуговое оборудование);
- электрические неударные инструменты (электродрели, дисковые пилы типа «болгарка»);
- электрические вращательные инструменты с ударом (электродрели с перфорацией, перфораторы);
- ручные ударные инструменты (молотки, кувалды, ломы, колуны, кирки);
- электрические ударные инструменты (отбойные молотки).

Характеристики указанных инструментов приведены в ГОСТ Р 50862-2012.

Извещатели «Шорох-3» и «Шорох-3В» обнаруживают также попытку несанкционированного перемещения охраняемой конструкции (сейфа, банкомата). Извещатель «Шорох-3В» кроме этого имеет канал обнаружения взрывоопасной концентрации газа внутри сейфа или банкомата.

В вышеописанных вибрационных извещателях предусмотрены: автоматический выбор алгоритма работы в зависимости от вида разрушающего воздействия, возможность регулировки чувствительности (дальности действия), режим тестирования, световая индикация состояния извещателя и помеховых вибраций охраняемой конструкции, возможность управления режимами индикации в зависимости от принятой тактики охраны на объекте, отключение индикации при необходимости маскирования извещателя, контроль соответствия напряжения электропитания извещателя установленному диапазону, защита от несанкционированного вскрытия корпуса и контроль линии соединения ДВ с БОС.

Для применения на опасных объектах, существуют вибрационные извещатели, выполненные во взрывозащищенном исполнении. Описание и рекомендации по применению таких извещателей приведены в разделе 6 настоящих рекомендаций.

Выводы

Анализ функциональных особенностей и тактики применения вибрационных и совмещенных извещателей, предназначенных для блокировки «на разрушение» строительных конструкций и хранилищ ценностей (сейфов, банкоматов), показывает, что на объектах высоких классов при помощи извещателей данного класса должны быть заблокированы все строительные конструкции (стены, двери, перекрытия, перегородки), через которые возможно проникновение нарушителей посредством разрушения (повреждения) таких конструкций, а также локальные хранилища охраняемого имущества (шкафы, сейфы). При этом блокировка охраняемых конструкций должна осуществляться с охватом 100 % их поверхности.

На остальных объектах применение вибрационных извещателей целесообразно только на строительных конструкциях, наиболее уязвимых для проникновения нарушителей, на входных и защитных дверях, а также локальных хранилищах охраняемого имущества (шкафах, сейфах). При этом возможна блокировка строительных конструкций с охватом 75% поверхности, дверей – с охватом 100% поверхности. При блокировке локальных хранилищ ценностей должен быть обеспечен 100%-ый охват конструкции.

В помещениях небольших размеров целесообразно применение для блокировки строительных конструкций однопозиционных вибрационных извещателей (типа «Шорох-2»), в помещениях больших размеров или для блокировки значительно числа охраняемых конструкций целесообразно применение многопозиционных вибрационных извещателей (типа «Шорох-2-10»).

При наличии на охраняемом объекте (в охраняемом помещении) отдельно расположенных хранилищ материальных ценностей (сейфов, средств банковского обслуживания, шкафов и т.п.), такие хранилища должны быть заблокированы вибрационными извещателями со 100% охватом поверхности охраняемой конструкции.

Вопросы применения вибрационных и совмещенных с ними извещателей для комплексной защиты банковских устройств самообслуживания (банкоматов, платежных терминалов) подробно рассмотрены в методических рекомендациях Р 78.36.035-2013.
