3.7 Система передачи извещений «Центавр Проксима» ТУ 4372-002-24703315-2011.

3.7.1 Назначение и состав СПИ «Центавр Проксима»

Систему передачи извещений «Центавр Проксима» (далее - СПИ или система), предназначенную для:
- организации централизованной и автономной охраны объектов от проникновения и пожара, путем сбора, обработки и регистрации извещений от охранно-пожарных извещателей (датчиков) по проводным и беспроводным шлейфам сигнализации (ШС), формирования и передачи на пульт централизованного наблюдения (ПЦН) и/или мобильный телефон клиента тревожных и информационных извещений, а также выполнения запрограммированных управляющих действий на объекте при наступлении контролируемого события или внешней команды;
- приема извещений, автономного или с последующей передачей информации на персональный компьютер (ПК) ПЦН, от различных объектовых устройств по каналам мобильной сотовой связи GSM 900/1800, сети Интернет, локальной сети Ethernet 10/100 и коммутируемым телефонным линиям сети общего пользования. (ТфОП);
- организации централизованного наблюдения за состоянием объектов на ПК ПЦН и двусторонней связи с объектом при помощи программного обеспечения «Центавр», реализующего автоматизированное рабочее место оператора ПЦН (АРМ ПЦН).

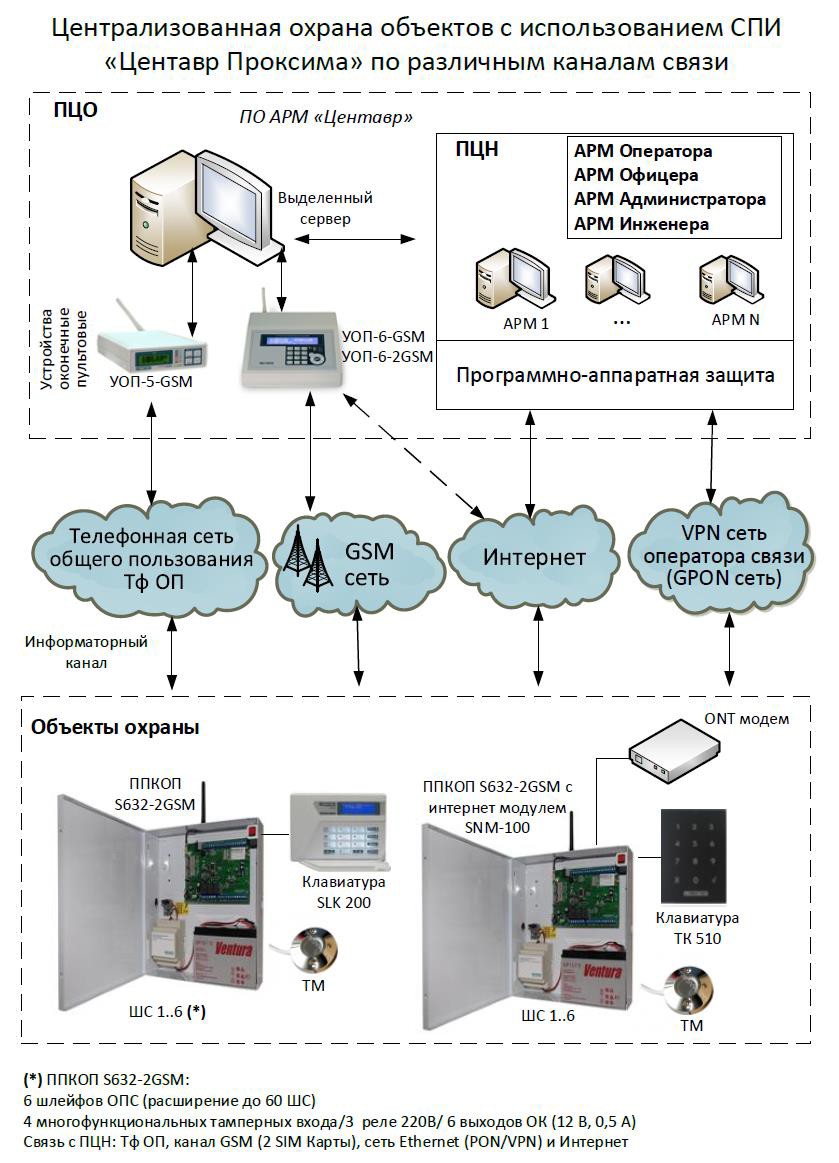

Рис. 12 – СПИ «Центавр Проксима»



В состав СПИ входят:
- программное обеспечение АРМ ПЦН «Центавр»;
- устройства оконечные пультовые УОП-5-GSM, УОП-6-GSM, УОП-6-2GSM ТУ 4372-005-24703315-2008 (далее - УОП);
- модем T34-GSM ТУ 4035-003-24703315-2008 (далее - модем);
- прибор приемно-контрольный охранно-пожарный S632-2GSM исп. «В» ТУ 4372-006-24703315-2010 (в дальнейшем - ППКОП);
- приборы объектовые оконечные ПОО S632-2GSM исп. «В.01», исп. «В.02» ТУ 4372-001-24703315-2013, исп. «В.01-01» (ТУ 4372-002-24703315-2013), исп. «В.01-02» (ТУ 4372-001- 24703315-2014 (в дальнейшем - ПОО);
- модули сопряжения с сетью Ethernet SNM-100, SNM-100-B ТУ 4372-007-24703315-2010 (далее - модуль);
- устройства расширения SEA-100R, SEA-100R-B, SEW-100, SEW-100-B ТУ 4372-001 -24703315-2011 (далее - устройство расширения).

Прибор объектовый оконечный S632-2GSM исп. «В.01-01» имеет встроенную возможность ретрансляции извещений, поступающих к ним по интерфейсу двухпроводной телефонной линии от внешних объектовых приборов.

Модули сопряжения с сетью Ethernet SNM-100, SNM-100-B предназначены для сопряжения ППКОП, ПОО (далее - объектовые устройства СПИ) с локальной сетью Ethernet и Интернет.

Устройства расширения SEA-100R, SEA-100R-B предназначены для подключения к ППКОП, ПОО адресных извещателей «Ладога-А».

Устройства расширения SEW-100, SEW-100-B предназначены для подключения к ППКОП, ПОО по радиоканалу адресных извещателей «Ладога-РК».

3.7.2 Устройство оконечное пультовое УОП-6-GSM/2GSM



Устройства оконечные пультовые УОП-6-GSM , УОП-6-2GSM, предназначены для приема извещений от оконечного объектового оборудования различных типов. Прием может одновременно производиться по 4-м телефонным линиям с использованием протоколов Contact ID и Pro-T, по одному (с резервированием 2 SIM-картами) или двум каналам GSM с использованием протоколов Contact ID, Аргус-СТ (CSD), Pro-M (CSD), SMS в форматах УО-4С и УОО S632, а также с использованием технологии GPRS.

Помимо интерфейсов USB и RS-232 для ПК и принтера устройство снабжено портом Ethernet, который может использоваться как для связи с ПК (АРМ ПЦО), так и в качестве одного из каналов для доставки извещений. УОП обладает полной функциональностью Internet/GPRS-сервера.

Поддерживаемые протоколы: Эгида, Атлас 20, Ademco 685 и SurGuard MLR2.

Работает в составе системы передачи извещений Проксима - Центавр, совместим с АРМ ПЦО "Эгида-2", "Атлас-20", Центр Охраны (Андромеда), Антей и т д.

3.7.3 Устройство оконечное пультовое УОП-5-GSM



Бюджетный вариант пульта – представляет собой компактную многоканальную мониторинговую станцию и предназначен для работы в составе пультов централизованной охраны совместно с АРМ ПЦО (емкость - до 1000 объектов) или в автономном режиме, с возможностью подключения матричного принтера.

Прием может одновременно производиться по 4 телефонным линиям с использованием протоколов Contact ID и Pro-T, по одному (с резервированием 2 SIM-картами) каналу GSM с использованием протоколов Contact ID, Аргус-СТ (CSD), Pro-M (CSD), SMS в форматах УО-4С и УОО S632.

Устройство снабжено интерфейсами RS-232C, USB.

Поддерживает протоколы Эгида, Атлас 20, Ademco 685 и SurGuard MLR2.

Работает в составе системы передачи извещений Проксима - Центавр, совместим с АРМ ПЦО "Эгида-2", "Атлас-20", Центр Охраны (Андромеда). Антей и т д.

3.7.4 Объектовое оборудование:

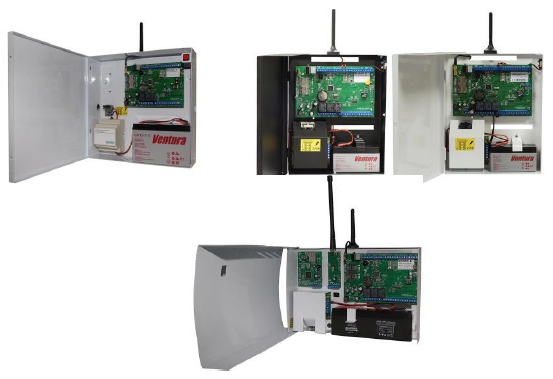

Объектовые приборы S632-2GSM ВК, S632-GSM-BK-1,2, S632-2GSM-МBK, S632-2GSM.



Прибор выпускается в различных исполнениях в зависимости от назначения и места установки.

Существуют исполнения под аккумулятор 17 А/ч, 7 А/ч, 2,3 А/ч, 1,2 А/ч, а также исполнение S632-2GSM для установки на дин рейку с уже штатно установленным аккумулятором 1, 2 А/ч и дополнительным, контролируемым входом для резервного питания, это исполнение незаменимо для охраны банкоматов, оборудования интернет провайдеров, а также идеально подходит для установки в электрический щиток. Все исполнения имеют штатный, импульсный блок питания 12 Вольт 1,5 А/ч.

Приборы поддерживают любые охранно-пожарные извещатели (датчики), передают сообщения по телефонным линиям, каналу GSM и интернету на пульты централизованной охраны в протоколах Ademco Contact ID, SMS, Pro-M (CSD), Pro-Net (TCP/IP GPRS), Pro-T (телефон), а также поддерживают CМС рассылку и голосовой звонки на запрограммированные номера. Приборы поддерживают работу по 2 SIM-картам с автоматическим переключением.

В базовой комплектации прибор имеет 6 шлейфов (зон) с возможностью расширения до 32 с помощью расширителей SE-10, 4 тамперных входа (2 состояния), 3 реле 220В + 6 выходов типа ОК (12В, 0,5А), реализована функция контроля цепей оповещения (КЦО).

Для управления прибором есть возможность подключения до 6 считывателей Touch Memory или различных клавиатур. Прибор поддерживает подключение микрофона прослушивания и переговорной трубки для прямой телефонной связи непосредственно через прибор. Прибор комплектуется выносной GSM антенной с длинной кабеля 2 метра. Конфигурирование прибора возможно с помощью удобной программы конфигуратора (поставляется на диске с каждым прибором) с персонального компьютера, как локально так и удаленно (с помощью модема Т-34GSM).

Имеется возможность подключения адресных извещателей (Ладога А) и радиоканальных (Ладога РК) производства ЗАО «Риэлта» г. Санкт –Петербург.

Существенно расширяет область применения прибора возможность работы с температурным датчиком STS, прибор может при достижении заданной температуры с помощью реле или открытых коллекторов включать, выключать устройства обогрева или охлаждения или просто отправлять сообщения о температуре на объекте на сотовый телефон или пульт.

В поставляемый комплект входит металлический бокс, импульсный блок питания 12 В. 1.5 А, плата прибора в комплекте с выносной GSM антенной и программой программирования прибора.

3.7.4.1 Объектовые приборы со встроенной клавиатурой S632-2GSM-KBK

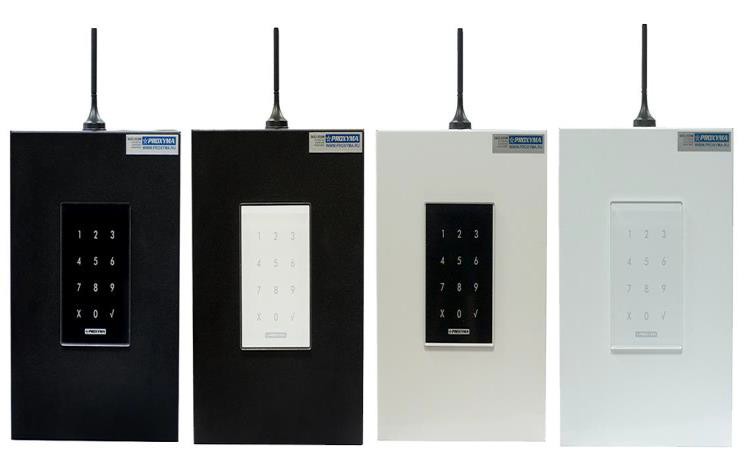

Исполнение базового прибора S632-2GSM со встроенной сенсорной клавиатуры TK-510 под аккумулятор 1,2 А/ч.




Таблица 6 - Список объектового оборудования СПИ «Центавр Проксима» обладающего имитостойкостью и криптозащищенностью

Наименование объектового оборудования Наличие имитостойкости Наличие криптостойкости
ППКОП S632-2GSM исп. «В»;
Объектовые приборы S632-2GSM ВК, S632-GSM-BK - 1,2, S632-2GSM-МBK, S632-2GSM
По присваиваемому номеру прибора, по комбинации присваиваемого номера прибора и неизменяемого заводского серийного номера прибора, только по неизменяемому заводскому серийному номеру прибора В режиме передачи извещений в формате Pro-M и при передачи извещений в формате Pro-Net – 128 битное шифрование
