3.5. Программно-аппаратный комплекс системы передачи извещений «ЗАРЯ» БФЮК. 425 612.001 ТУ.

3.5.1. Назначение и состав СПИ «Заря».

Комплекс «Заря» представляет собой набор аппаратных и программных модулей. В настоящее время разработаны и внедрены следующие программные компоненты:
- АРМ ведения баз данных, анализ архивов, дежурная часть, линейно-техническая служба, договорная служба, квартирная служба;
- АРМ ДПУ для систем передачи извещений «Нева», «Нева-МД», «Фобос», «Заря», «Информер 12000», «Аргон», «Альтаир», «Струна».

СПИ «Заря» это система, позволяющая выводить на мониторинговую станцию (пульт централизованного наблюдения) сигналы от различных систем охраны: «Заря», «Нева», «Фобос», «Аргон», «Информер», «Струна», «Альтаир» и т.д. В зависимости от топологии охраняемых объектов оборудование можно размещать непосредственно на ПЦН, подключая к станционной аппаратуре по уже имеющимся прямым парам проводов.

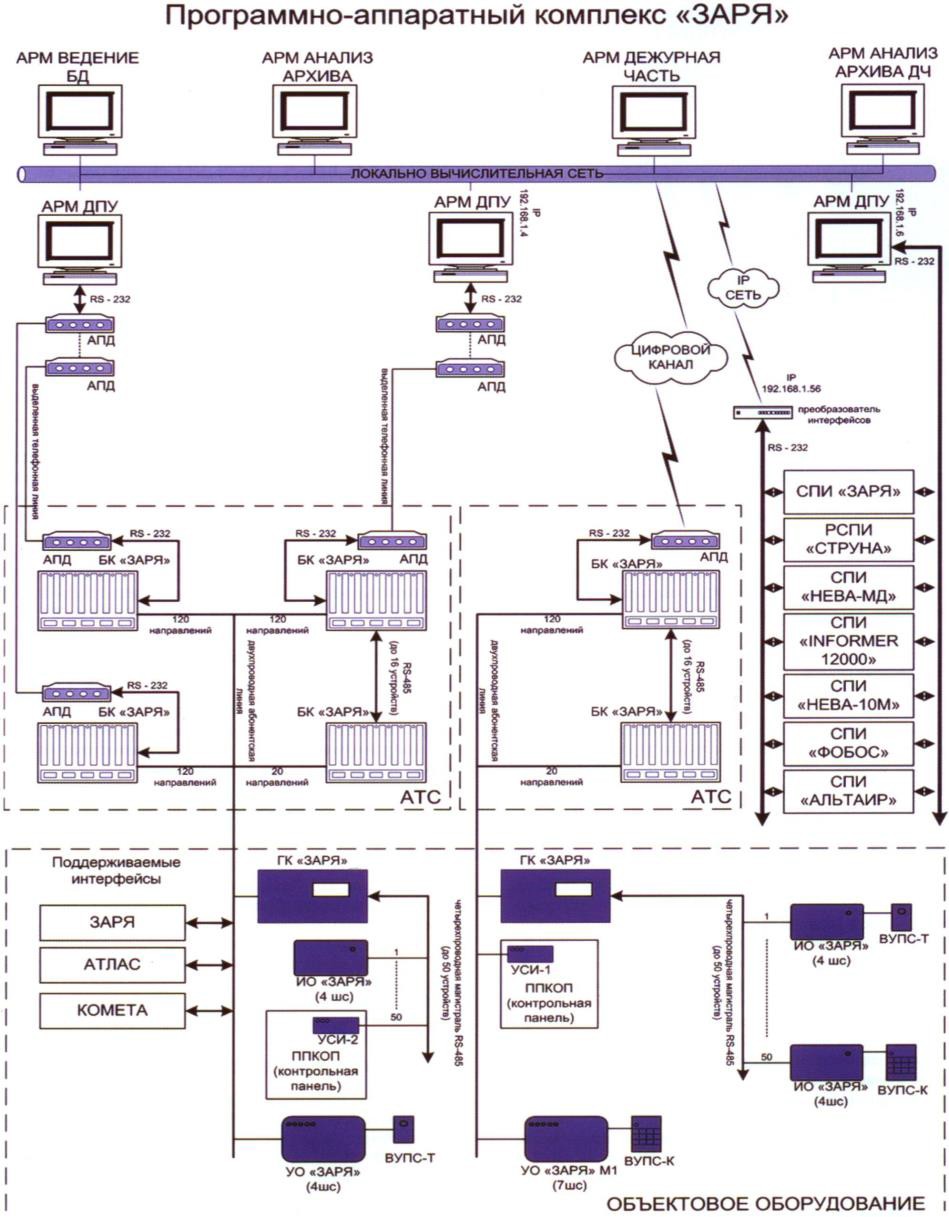

Рис.9 - АПД – аппаратура передачи данных



При наличии на одной АТС нескольких однотипных систем передачи извещений, на станции можно установить оборудование и подключить его к модему. Второй модем установить на пункте централизованной охраны и соединить модемы по одной прямой паре проводов, либо использовать канал тональной частоты (ТЧ), или цифровой канал, выделенный телефонистами в оптоволоконном кабеле или радиорелейном стволе. Таким образом, можно обеспечить работу всех однотипных СПИ, размещенных на одной АТС, по одному каналу связи с ПЦО.

На АТС или выносе АТС используются блоки сопряжения (БС) для передачи сигналов от ретрансляционного оборудования различных СПИ: БС «Нева», БС «Фобос», блок контролирующий (БК) «Заря». Устройства сопряжения интерфейсов «УСИ1», «УСИ2» предназначены для организации охраны объектов средней и большой информационной емкости с применением прибора ППКОП «Ладога».

Вся остальная аппаратура не требует размещения на АТС. Блок контролирующий «Заря» работает по протоколам: «Атлас-20», «Заря».

Объектовое оборудование СПИ «Заря» позволяет организовать охрану как небольших объектов, используя УО «Заря» до 7 (семи) шлейфов, так и объектов с большим количеством шлейфов (зон), подключив групповой концентратор (ГК) «Заря» с индивидуальным ответчиком (ИО) «Заря» или используя контрольные панели, работающие по протоколу Ademco Contact ID с УСИ «Заря».

Система обладает рядом дополнительных возможностей, например SMS информатор, позволяющий предоставлять части клиентов дополнительный сервис. Для любых устройств оконечных системы можно передавать на сотовый телефон собственника SMS сообщения о ВЗЯТИИ, СНЯТИИ, ТРЕВОГЕ, возгорании, затоплении и т.п.

3.5.2. Ретрансляторы СПИ «Заря».

В состав СПИ «Заря» входят ретрансляторы «Блок контролирующий «Заря-20»» и «Блок контролирующий «Заря-120»».



Блок контролирующий «Заря-20/120» предназначен для взаимодействия с объектовой аппаратурой по занятым абонентским линиям. К одному БК могут быть подключены объектовые приборы всех перечисленных типов в любом сочетании. БК размещается на АТС. Подключение к компьютеру осуществляется напрямую или через модем по интерфейсу RS-232C. Обмен информацией между блоком контролирующим и объектовыми блоками ведется по занятым телефонным линиям на частоте 18 кГц.

Ретранслятор «Модем МДЗ-18» предназначен для ретрансляции сообщений от БК «Заря-20/120» на компьютер и в обратном направлении.

3.5.3 Объектовое оборудование.

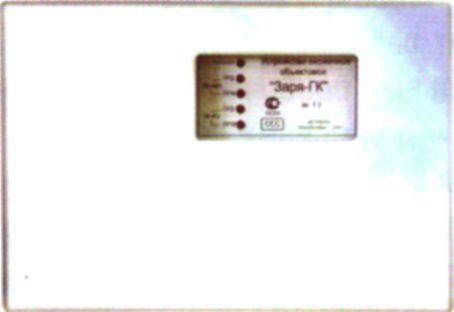

а) Устройство оконечное объектовое «ГК-Заря».

УОО «ГК-Заря» (групповой концентратор) предназначено для приема и передачи сообщений об изменении состояния охраняемых объектов от приборов «Заря-ИО (индивидуальный ответчик)» и «Заря УСИ-2 (устройство сопряжения интерфейсов)» к ретрансляторам блок контролирующий «Заря-20/120» и обратно. Обеспечивает подключение до 50 (пятидесяти) устройств «Заря-ИО» или «Заря УСИ-2» по четырехпроводной магистрали, обмен информацией осуществляется по интерфейсу RS-485. Обмен информацией между УОО и БК «Заря» осуществляется по двухпроводным занятым телефонным линиям на частоте 18 кГц.

б) Прибор приемно-контрольный охранный «Заря-ИО (индивидуальный ответчик)».

ППКО «Заря-ИО» работает совместно с УОО «Заря-ГК» и предназначен для охраны небольших помещений (квартир, офисов, магазинов и т.п.) с автоматизированной тактикой взятия под охрану (снятия с охраны). Контролирует четыре шлейфа сигнализации. Прибор приемно-контрольный охранный (ППКО) размещается непосредственно в охраняемом помещении. Обмен информацией между ППКО и УОО «Заря ГК (групповой концентратор)» осуществляется по интерфейсу RS-485. Прибор позволяет программно устанавливать различную логику охраны индивидуально для каждого из четырех ШС. Программирование конфигурации шлейфов осуществляется с пункта централизованной охраны. Контроль работы прибора приемно-контрольного охранного осуществляется с помощью световой и звуковой индикации на выносных устройствах ВУПС и ВУПС-К, а также с помощью световой индикации на блоке приемно-контрольном охранном (БПКО). К блоку приемно-контрольному охранному может быть одновременно подключено до двух выносных устройств (ВУПС, ВУПС-К) в любом сочетании. Блок приемно-контрольный охранный имеет выход для включения внешней звуковой сигнализации или для управления дверным электронным замком. Количество электронных ключей (клавиатурных кодов) пользователей, программируемых в один прибор - от одного до восьмидесяти.

в) Прибор приемно-контрольный охранный «Заря-УО».



Прибор предназначен для охраны помещений малой информационной емкости: квартир, офисов, и т.п. с автоматизированной тактикой взятия, снятия с охраны. Размещается в охраняемом помещении. Контролирует четыре шлейфа сигнализации. Обмен информацией между прибором приемно-контрольным охранным и блоком контролирующим «Заря» осуществляется по двухпроводным занятым телефонным линиям на частоте 18 кГц. Количество электронных ключей (клавиатурных кодов) пользователей, программируемых в один прибор ППКО - от одного до десяти. Прибор позволяет программно устанавливать различную логику охраны индивидуально для каждого из четырех ШС. Программирование конфигурации шлейфов осуществляется с ПЦО.

Блок приемно-контрольный охранный имеет выход для включения внешней звуковой сигнализации или для управления дверным электронным замком. Контроль работы прибора ППКО осуществляется с помощью световой и звуковой индикации на выносных устройствах ВУПС и ВУПС-К, а также на лицевой панели блока приемно-контрольного охранного. К блоку приемно-контрольному охранному может быть одновременно подключено до двух выносных устройств (ВУПС, ВУПС-К) в любом сочетании.

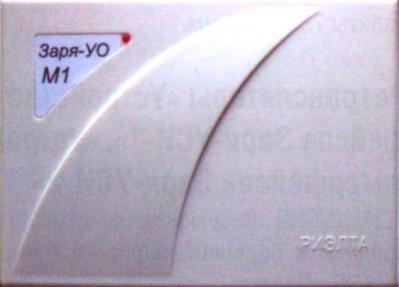

г) Прибор приемно-контрольный охранный «Заря-У0-М1».



Прибор приемно-контрольный охранный предназначен для передачи сообщений на ПЦН об изменении состояния охранных и пожарных шлейфов сигнализации. Количество контролируемых ШС - семь, каждый из которых может быть охранным или пожарным. Шлейфы сигнализации запитаны от ППКО. К шлейфам сигнализации могут подключаться как пассивные, так и активные извещатели.

Обеспечена защита от несанкционированной замены прибора приемно-контрольного охранного. Для предупреждения о несанкционированном вскрытии крышки ППКО используется микро-выключатель (кнопка) «Взлом». К прибору может подключаться до четырех блоков выносной индикации БВИ-А.

Выносное устройство постановки/снятия «ВУПС-К».

Выносное устройство постановки/снятия клавиатурного типа (ВУПС-К) предназначено для постановки и снятия прибора приемно-контрольного охранного с охраны путем набора индивидуального кода на клавиатуре. Имеет световую и звуковую индикацию состояния шлейфов.

Выносное устройство постановки/снятия «ВУПС».

Выносное устройство постановки/снятия с электронным ключом (ВУПС) предназначено для постановки и снятия ППКО с охраны с помощью электронного ключа типа Touch Memory. Имеет световую и звуковую индикацию состояния шлейфов.

3.5.4. Система централизованной охраны «Заря» через Интернет и GPRS.



В настоящее время разработано новое поколение объектовых приборов, которые не требуют размещения на АТС ретрансляторов. Связь приборов с мониторинговой станцией обеспечивается по протоколу TCP/IP.

Мониторинговая станция ПЦН подключается через межсетевой экран (Firewall) в корпоративную сеть TCP/IP или Интернет с фиксированным (внешним) IP адресом. К одному пульту централизованного наблюдения можно подключить до 4000 комплектов периферийных приборов (при пропускной способности Интернет канала не менее 1 Мбит/сек). Связь между ПЦН и периферийными приборами двухсторонняя: ПЦН каждые несколько секунд опрашивает все приборы, что гарантирует обнаружение нарушения связи за время не более 1 мин. Обмен данными защищен шифрацией с псевдослучайными ключами. Это обеспечивает защиту от сканирования и несанкционированной подмены прибора.

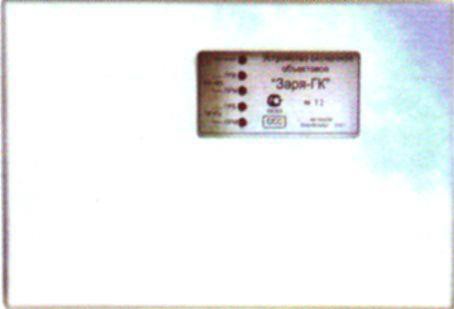

а) Устройство оконечное объектовое «ГК-Заря-IР».



УОО «ГК-Заря-IP» (групповой концентратор) предназначено для приема и передачи сообщений об изменении состояния охраняемых шлейфов от приборов «Заря-ИО (индивидуальный ответчик)» и «Заря УСИ-2 (устройство сопряжения интерфейсов)» через корпоративную сеть TCP/IP, Интернет канал или GPRS модем на ПЦН и обратно. Обеспечивает подключение до 50 устройств «Заря-ИО» или «Заря УСИ-2» по четырехпроводной магистрали, обмен информацией осуществляется по интерфейсу RS-485.

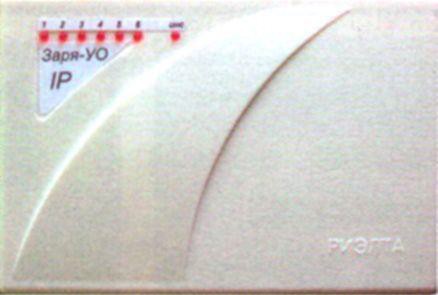

б) Прибор приемно-контрольный охранно-пожарный «У0-Заря-IР».

Прибор приемно-контрольный охранный предназначен для передачи сообщений на ПЦН об изменении состояния охранных и пожарных шлейфов сигнализации охраняемого объекта через корпоративную сеть TCP/IP или Интернет канал. Количество контролируемых ШС - шесть, каждый из которых может быть охранным или пожарным. ШС запитаны от ППКО постоянным напряжением 20,3±0,3 В. К ШС могут подключаться как пассивные, так и активные извещатели. Обеспечена защита ППКО от несанкционированной замены. Для предупреждения о несанкционированном вскрытии крышки ППКО используется микро-выключатель (далее - кнопка) «Взлом», расположенный на печатной плате прибора.

Таблица 4 - Список объектового оборудования системы «Заря» обладающего имитостойкостью и криптозащищенностью:

Наименование объектового оборудования Наличие имитостойкости Наличие криптостойкости
- устройство оконечное объектовое «Заря – ГК»;
- устройство оконечное объектовое «Заря – ГК-IP-М1»;
- устройство оконечное объектовое «Заря – ГК-IP-М2»;
- прибор приемно-контрольный охранный «Заря-ИО»;
- прибор приемно-контрольный охранный «Заря-УО»;
- прибор приемно-контрольный охранно-пожарный «Ладога».
Динамическое изменение передаваемой информации. Обмен данными защищен шифрацией с псевдослучайными ключами длиной от 32 до 256 бит.
