3.2. Автоматизированная система охранно-пожарной сигнализации СПИ 010405060714-30/9000-1 «ПРИТОК-А» ЛИПГ.425618.001 ТУ.

3.2.1. Состав и назначение системы передачи извещений «Приток-А»:
Интегрированная система охранно-пожарной сигнализации «Приток - А» (далее - ИС «Приток-А») предназначена для централизованной охраны объектов и квартир, мониторинга подвижных объектов, контроля доступа, регистрации радио и телефонных переговоров.

Управление системой осуществляется с помощью АРМ ПЦН, объединенных в локальную сеть. ИС «Приток-А» состоит из совокупности программно-аппаратных средств (подсистем), интеграция которых обеспечивается за счет применения единого интерфейса на основе протокола TCP/IP, позволяющего использовать самые разные каналы передачи данных: физические линии, коммутируемые линии связи телефонной сети, цифровые сети передачи данных, в том числе оптоволоконные, радиоканал.

Состав ИС «Приток-А»:
- программное обеспечение АРМ ПЦН «Приток-А 3.5» ЛИПГ.425618.001;
- подсистема охранно-пожарной сигнализации (ОПС) «Приток-А», для охраны объектов по занятым абонентским телефонным линиям;
- подсистема «Приток-А-Р», для охраны объектов с использованием УКВ-радиоканала;
- подсистема «Приток-МПО» ГЛОНАСС/GPS, для мониторинга и охраны подвижных объектов с использованием спутниковых навигационных систем;
- подсистема «Приток-GSM», для охраны объектов по каналам сотовой связи;
- подсистема «Приток-TCP/IP»;
- подсистема «Приток-РТП», для записи радиотелефонных переговоров и организации системы оповещения;
- подсистема «Приток-СКД», для организации контроля и управления доступом.

Структурная схема ИС «Приток-А» представлена на рис.2.

3.2.2. Подсистема ОПС «Приток-А», для охраны объектов по занятым абонентским телефонным линиям.

Подсистема работает как с ретрансляционным оборудованием «Приток-А», так и с оборудованием (исполнительными полукомплектами) других систем передачи извещений: «Нева -10», «Нева-10М», «Атлас-2М», «Комета-К», «Юпитер», а также с ретрансляторами СПИ «Фобос-3», «Фобос-ТР», «Фобос-А». Связь осуществляется при помощи соответствующих контроллеров систем передачи извещений (КСПИ).

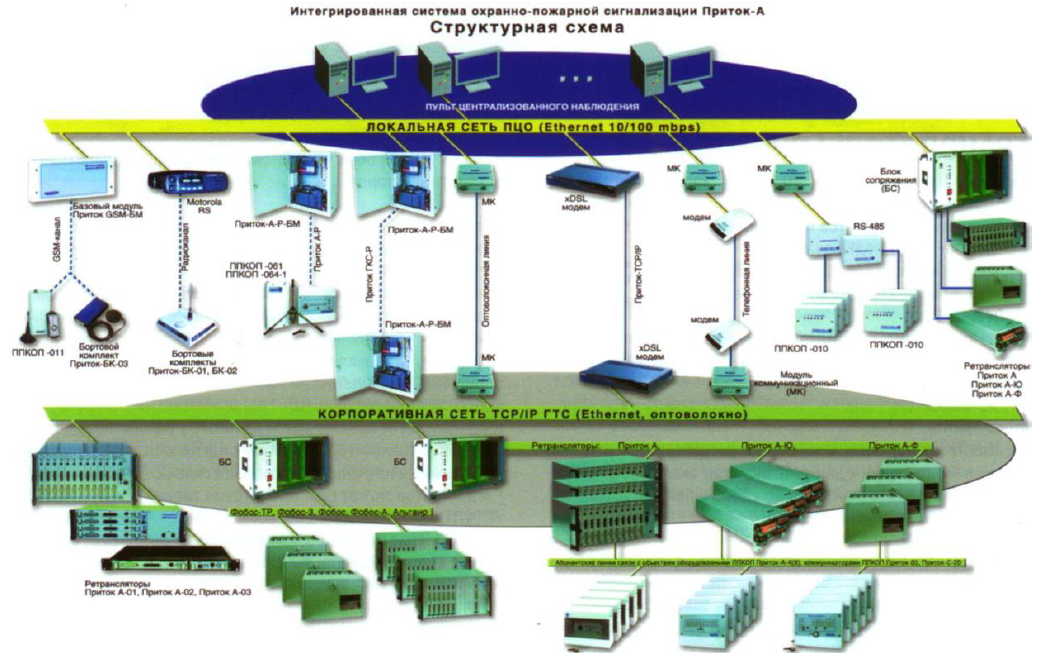

Рис. 2 – Структурная схема интегрированной системы охранно-пожарной сигнализации «Приток-А»



Кроме того, в составе интегрированной системы (ИС) имеются специализированные ретрансляторы для работы напрямую с объектовым оборудованием СПИ «Фобос» - «Приток-А-Ф-01.3», «Приток-А-Ф-02.3» и СПИ «Юпитер» - «Приток-А-Ю».

а) Ретрансляторы «Приток-А» и приборы приемно-контрольные охранно-пожарные ППКОП 011-8-1 (далее ППКОП).

В составе интегрированной системы «Приток-А» присутствует несколько исполнений ретранслятора: «Приток-А-01», «Приток-А-02», «Приток-А-03», «Приток-А-Ф-01.3». В зависимости от варианта исполнения ретранслятора и типов подключаемых приборов, один ретранслятор может обеспечить охрану от 20 до 120 объектов.

К ретранслятору могут подключаться ППКОП «011-8-1» (варианты исполнения -01,-03к,-031,-032,-04,-041,-053к), входящие в состав ИС «Приток-А», а также коммуникатор ППКОП-05 с приборами ППКОП «011-8-1-05» (до 30 шт.). Все приборы подключаются к ретрансляторам по выделенным либо занятым абонентским телефонным линиям, передача осуществляется с использованием амплитудной и относительной фазовой манипуляции. Протокол обмена Ретранслятор - ППКОП - двухсторонний, помехоустойчивый и крипто - защищенный. Все сообщения шифруются 128-разрядным ключом шифрования.

б) Ретрансляторы «Приток-А-Ф».

Ретранслятор «Приток-А-Ф» предназначен для организации автоматизированной централизованной охраны объектов и квартир, оснащенных объектовыми устройствами СПИ «Фобос-3» и «Фобос-ТР»: ППКОП «Сигнал-ВК-4 исп.05», «УО-1А», «УО-ЗК», «УО-2», «УО-2А», «УО-1Р», УО «Фобос-ТР», УО «Атлас 3», УО «Атлас-6».

Ретранслятор выпускается в двух исполнениях «Приток-А-Ф-01.3» и «Приток-А-Ф-02.3» на 60 и 120 направлений соответственно.

Если ретрансляторы оснащаются «Комплектом модернизации ретранслятора тревожного (РТР) «Фобос-3», то появляется возможность подключения к ним приборов ППКОП «011-8-1», что в свою очередь позволяет исключить единовременную замену всего объектового оборудования СПИ «Фобос-3».

в) Ретрансляторы «Приток-А-Ю».

Обмен информацией между ретранслятором и ПЦН осуществляется через «КСПИ-03 Приток-А», устанавливаемый в блок сопряжения, или «КСПИ-04 Приток-А», устанавливаемый в системный блок компьютера с шиной ISA, по выделенным или занятым телефонным, (физическим 2-проводным) линиям.

К одному контроллеру СПИ подключается до пяти ретрансляторов. Каждый ретранслятор позволяет подключать до 20 направлений (телефонных или физических линий связи с приборами ППКОП). Ретранслятор может работать с тремя типами приборов: «ПРИТОК» - ППКОП «Приток-А-4(8)» (исп. -01,02,03,04,042,-53), УО Юпитер «АТЛАС» - «Атлас-3», «Атлас-Ю».

3.2.3. Подсистема «Приток-TCP/IP».

Подсистема телекоммуникационных связей «Приток TCP/IP» предназначена для создания объединенной сети серверов, рабочих мест пультов централизованного наблюдения и оборудования охранно-пожарных средств, обеспечивающей передачу извещений по цифровым каналам передачи данных.

Основным элементом подсистемы является универсальное устройство «Коммуникатор TCP/IP ЛИПГ.468362.006». Устройство преобразует протоколы обмена информацией оборудования ИС «Приток-А» с ретрансляторами и АРМ ДПУ в протокол TCP/IP для передачи в сеть ПЦН. Существует три исполнения коммуникатора, отличающиеся подключением к источникам питания.

Достоинством коммуникатора является возможность использования одного и того же конструктива (исполнения) для объединения большого количества разнородной аппаратуры: ретрансляторов, приборов ППКОП, блоков сопряжения и т.д. Это достигается оригинальным решением организации программного обеспечения прибора. Программа коммуникатора состоит из двух независимых частей: «Монитора – загрузчика» и «Прикладной управляющей программы». Для каждого типа оборудования интегрированной системы «Приток-А», подключаемого по сети TCP/IP к АРМ пульта централизованного наблюдения существует своя «Прикладная управляющая программа», которая посредством «Монитора – загрузчика» загружается в коммуникатор с ПЦН.



Рис.3 - Подсистема «Приток-TCP/IP»



Кроме коммуникатора в состав подсистемы «Приток-TCP/IP» входят приборы ППКОП 011-8-1-01 TCP (исполнения на 8 и 16 шлейфов) и ППКОП 011-8-1-03 TCP(4 шлейфа), имеющие встроенный модуль контроллера Ethernet.

Неудобством в организации подсистемы «Приток-TCP/IP» является отсутствие встроенного блока организации резервного канала в приборы ППКОП «011-8-1-01(03)TCP». Для его организации предусмотрено отдельное устройство коммуникатор «Приток-РКС-03(GSM+TCP)».

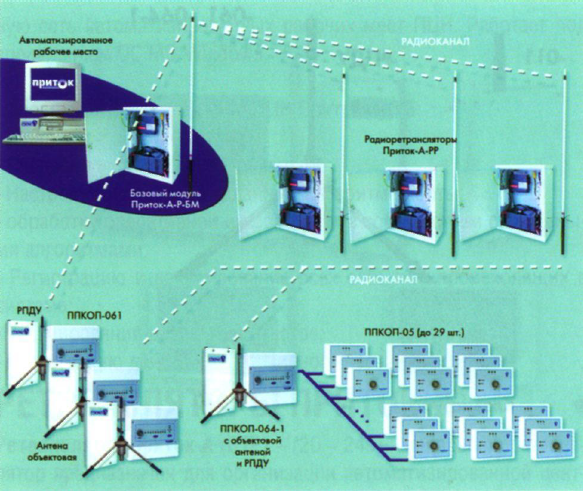

3.2.4. Подсистема радиоохраны «Приток-А-Р».

В подсистеме используется двусторонняя связь и постоянный контроль УКВ- канала между ПЦН и объектами охраны.

Подсистема радиоохраны «Приток-А-Р» работает в диапазонах частот 148-174, 430-470 МГц, под управлением программного обеспечения АРМ системы «Приток-А». В составе ИС «Приток-А» может работать одновременно несколько подсистем «Приток-А-Р» (на разных частотах). В случае необходимости обеспечивается оперативное изменение частот в пределах рабочих диапазонов. Максимальное количество охраняемых объектов на одной частоте составляет - 7500. Зона уверенного приема - до 20 км, а при использовании ретрансляторов Приток-А-РР, до 50 км.

В состав подсистемы Приток-А-Р входят:
- базовые модули Приток-А-Р-БМ (исп. -01, -02);
- приборы ППКОП «Приток-А-4(8)» исп. -05, - 06, -061к, -064к;
- объектовые приемно - радиопередающие устройства (РПДУ исп. -01, -02) с антеннами;
- радиоретрансляторы «Приток-А-РР» (исп. -01, -02);
- контроллер радиоретранслятора;
- резервный источник электропитания.

В подсистеме «Приток-А-Р» используются приборы приемно-контрольные:
- ППКОП «011-8-1-06», «Приток-А-4(8)» - 1 шлейфный прибор;
- ППКОП «011-8-1-061к», «Приток-А-4(8)» – 8-16 шлейфный прибор;
- ППКОП «011-8-1-064к», «Приток-А-4(8)» - 8 шлейфный прибор с функцией концентратора (подключение до 30 ППКОП «011-8-1-05»);
- ППКОП «011 -8-1 -05», «Приток-А-4(8) 3»-3 шлейфный прибор.

Объектовые радиопередающие устройства обеспечивают связь ППКОП с ПЦН по УКВ радиоканалу.

Ретрансляторы «Приток-А-РР» применяются, когда зона покрытия недостаточна при установке базового модуля. В составе подсистемы может работать до 3-х ретрансляторов. Базовый модуль производит опрос состояния и обмен данными с ППКОП и радио ретрансляторами.

Обмен данными между базовым модулем (БМ) и АРМ ПЦН производится с применением протокола TCP/IP. Для расширения зоны покрытия базовый модуль может быть вынесен в любое удобное место, при наличии соответствующего канала связи с ПЦН ПО автоматизированному рабочему месту ПЦН поддерживает неограниченное количество базовых модулей.

3.2.5. Подсистема Приток-GSM.

Подсистема «Приток-GSM» предназначена для организации централизованной или автономной (индивидуальной) охраны объектов, квартир, дач, гаражей и т. д., с передачей извещений по каналам сотовой связи стандарта GSM в режимах: SMS-сообщений, автодозвона или GPRS.

Состав:
- автоматизированное рабочее место одно или несколько (при необходимости);
- программное обеспечение (ПО) АРМ;
- базовый модуль «Приток – БM – 03 (GSM)»;
- прибор ППКОП 011-8-1-011(5 ШС);
- прибор приемно-контрольный охранно-пожарный ППКОП 011-8-1-011-02 с функцией концентратора (подключение до 30 ППКОП 011-8-1-05).

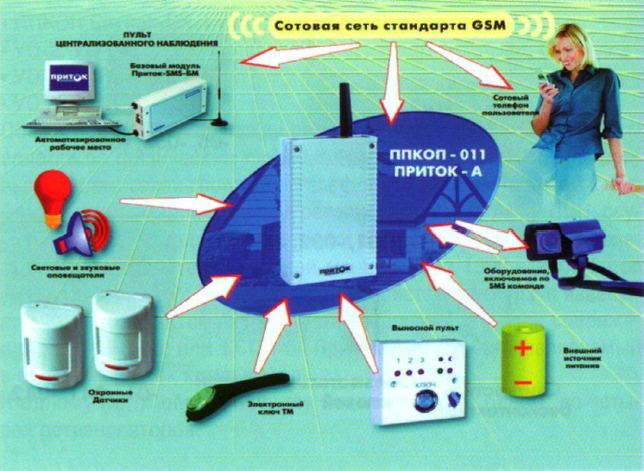

Рис.4 – Подсистема «Приток-GSM»



Подсистема «Приток-GSM» совместима с подсистемой охраны автомобилей «Приток-МПО» ГЛОНАСС/GPS. Собственник (и пульт охраны) контролирует состояние сигнализации, управляет и объектом, и автомобилем. Наличие 5-ти шлейфов охранной, пожарной или тревожной сигнализации; возможность использование 2-х типов антенн, как встроенной, а при необходимости и выносной – основные особенности подсистемы.

Таблица 2 - Список объектового оборудования системы «Приток-А» обладающего имитостойкостью и криптозащищенностью:
