3.3. Система передачи извещений СПИ0104061-100-1 «АТЛАС-20» ТУ 4372-017- 230725522-00/.

3.3.1. СПИ обеспечивает централизованную охрану объектов (в том числе квартир) путем передачи сообщений абонентским линиям АТС, цифровым каналам передачи данных, а также каналам сотовой связи стандарта GSM.

3.3.2. Особенности:
- охрана объектов с низкой степенью телефонизации;
- автоматизированная тактика взятия/снятия объектов под охрану/с охраны;
- двухсторонний протокол обмена («запрос-ответ») между объектовыми устройствами ретрансляторами и ПЦН позволяющий передавать извещения, как о состоянии контролируемых шлейфов, так и подтверждающие постановку объекта на охрану;
- поддержка в ручном режиме работы объектового оборудования СПИ «Фобос» по переключаемым линиям и «Атлас-3» и «Атлас-6» по занятым телефонным линиям;
- криптографическое закрытие обмена информацией между оконечными устройствами, ретрансляторами и ПЦН с использованием динамических ключей.

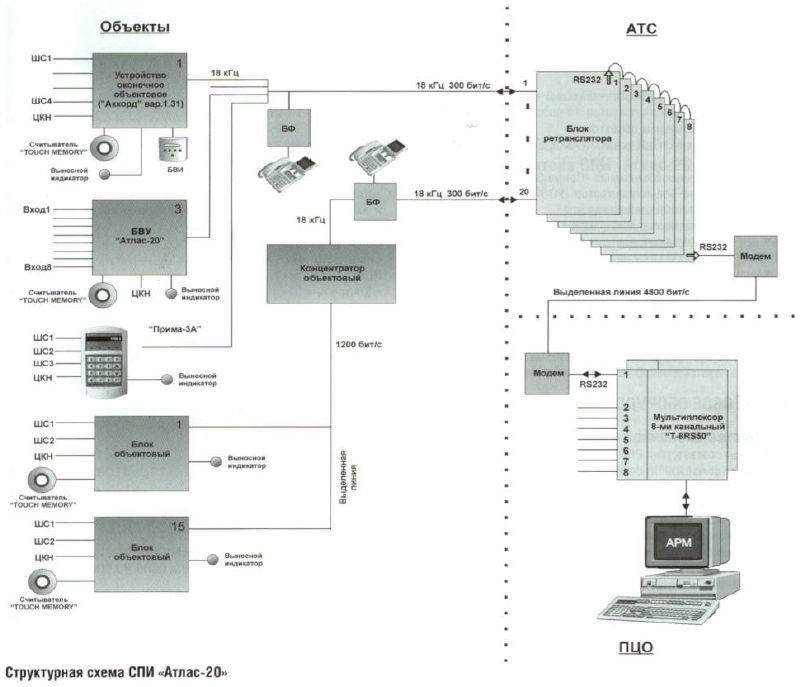

Рис. 5 – Структурная схема СПИ «Атлас-20»



3.3.3. Состав системы.

Система состоит из ретрансляторов или блоков ретрансляторов, устройств оконечных объектовых (УОО) и автоматизированного рабочего места дежурного пульта управления.

Типы ретрансляторов и блоков ретрансляторов:
- БР - блок ретранслятора обеспечивающий контроль до 20 направлений;
- Р 448 - ретранслятор, обеспечивающий контроль до 448 направлений;
- Р 672 - ретранслятор, обеспечивающий контроль до 672 направлений.

Типы устройств оконечных объектовых и приборов ППКОП подключаемых к ретрансляторам:
- ППКОП «Нота», «Нота-2», «Нота-4»;
- УОО «Аккорд» (вариант 3.хх) количество ШС-4;
- УОО «Прима-ЗА», количество ШС-3;
- УОО «Прима-4А», количество ШС-4;
- устройство оконечное - концентратор (УО-К), с 15-тью блоками объектовыми (Б0), 2 ШС у каждого БО;
- блок высокочастотного уплотнения на 8 входов.

БВУ исп.01 предназначен для передачи извещений о состоянии шлейфов от ППКОП «Аккорд-512» на СПИ «Атлас-20» (через БСПКА).

Возможность подключения до 15 расширителей «Аккорд-512» (БЦ, БРОП, БРП, БР0П-8/12, «Аккорд-20») к СПИ «Атлас-20».

Приборы «Аккорд» (варианты 3.хх), «УОО-АВ» (исп.2,3,4) в настоящее время сняты с производства.

Кроме устройств оконечных объектовых, подключаемых к ретрансляторам, в системе имеются приборы, передающие извещения непосредственно на ПЦН по цифровым проводным каналам связи и/или GSM сетям:
- ППКОП «Тандем-1»;
- УОО-АВ «Тандем-2М».

3.3.4. Объектовое оборудование:

а) Устройства оконечные объектовые: «Прима-3А» и «Прима-4А» предназначены для контроля 3-х и 4-х шлейфов охранной и пожарной сигнализации соответственно, цепи контроля наряда, с подачей светового или звукового сигналов и передачи извещений на ПЦН системы передачи извещений 0104061-100-1 «Атлас-20».

Особенности:
- наличие у каждого из 8 пользователей (хозорганов), допущенных к управлению прибором, своих кодов взятия и снятия с охраны;
- наличие кода «снятия под принуждением», отличающегося от кода снятия на ±1;
- управление постановкой/снятием шлейфов осуществляется с помощью кнопочной клавиатуры с отображением на выносном индикаторе состояния объекта;
- питание УОО осуществляется от внешнего источника постоянного тока напряжением 10,2 -14 В.



б) Устройство ППКОП 0104050639-4-1/1 «АККОРД» (вариант 3.хх) предназначено для контроля 4-х шлейфов охранной и пожарной сигнализации с подачей звукового и светового сигналов и передачи тревожных извещений на ПЦН системы передачи извещений 0104061-100-1 «Атлас-20».

Устройство выполнено на основе прибора ППКОП «АККОРД» варианта 1.20 обладает дополнительными возможностями:
- подключение цепи контроля наряда;
- квитирование на выносном индикаторе постановки и снятия на пульте централизованного наблюдения;
- контроль состояния основного и резервного источников питания;
- контроль датчика вскрытия блока.

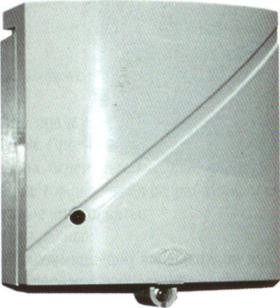

в) Устройство оконечное - концентратор УО-К.

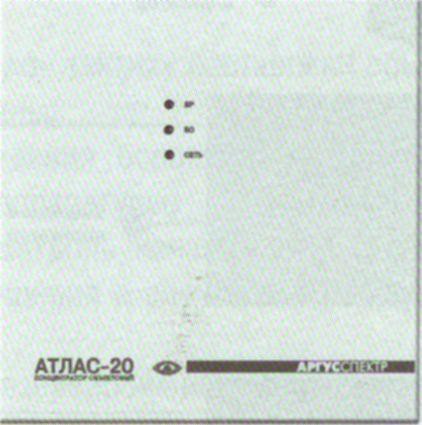

Устройство оконечное - концентратор предназначен для контроля до 30 шлейфов охранной сигнализации, подключенных к блокам объектовым, с передачей извещений на ПЦН СПИ 0104061-100-1 «Атлас-20».

Особенности:
- подключение блоков объектовых к концентратору по одной сигнальной линии, совмещенной с линией питания;
- наличие цепи контроля наряда в каждом блоке объектовом.

Устройство оконечное - концентратор включает в себя следующие основные элементы:
- концентратор объектовый (КО) с источником питания;
- до 15 блоков объектовых (по 2 шлейфа сигнализации в каждом).

Управление постановкой/снятием ШС каждого блока объектового осуществляется с помощью ключей Тouch Меmогу с отображением на выносном индикаторе состояния объекта. Питание УО-К осуществляется от сети переменного тока с номинальным напряжением (220 +22/-33) В частотой (50±1) Гц, с резервированием от встроенного аккумулятора емкостью 7 Ач.



г) Блок высокочастотного уплотнения.

Предназначен для контроля состояния восьми шлейфов сигнализации или релейных выходов приемно-контрольных приборов с передачей тревожных извещений на ПЦН СПИ 0104061-100-1 «Атлас-20».

Особенности:
- блок может использоваться с любыми приемно-контрольными приборами, имеющими релейные выходы на ПЦН;
- управление постановкой/снятием сигнальных входов выполняется с помощью ключей «tоuch mеmогу». Блок обеспечивает контроль 8 сигнальных входов, с подключенными к ним релейными выходами ПЦН приемно-контрольных приборов;
- питание БВУ осуществляется от внешнего источника постоянного тока напряжением 10,2 - 14 В.

д) Блок высокочастотного уплотнения (исполнение 01).

Предназначен для трансляции на ПЦН извещений от прибора приемно-контрольного охранно-пожарного «Аккорд-512» ППКОП «0104050639-512-1» и/или «Стрелец» ППКОП «01040510119-16/256-1».

Особенности:
- подключение до 15 расширителей по 8 шлейфов на одно направление;
- возможность подключения нескольких блоков БВУ исп.01 к прибору ППКОП «Аккорд-512» и/или «Стрелец» для вывода на ПЦО информации о всех шлейфах, или для дублирования извещений по разным направлениям (абонентским линиям);
- питание БВУ (исп.1) осуществляется от внешнего источника постоянного тока напряжением 10,2-14 В.

е) ППКОП «Тандем-1».

Прибор приемно-контрольный охранно-пожарный «Тандем-1» предназначен для контроля состояния четырех шлейфов сигнализации (ШС), как в автономном режиме с включением устройств оповещения, так и с передачей тревожного извещения на ПЦН по линиям выделенной связи (далее - ЛВС) и/или GSM сетям.

При нарушении информационного обмена по каналу назначенному основным, прибор обеспечивает автоматическое переключение на канал назначенный резервным.

Прибор обеспечивает непрерывный (период контроля настраивается) контроль связи с ПЦН. Минимальное время определения пропадания канала составляет не более 120 с.

Особенности:
- информативность не менее 34;
- прибор имеет последовательный вход RS-232;
- передача извещений по ЛВС в протоколе TCP/IP на ПЦН;
- передача извещений по сети сотовой связи стандарта GSM (режимы DATA –CSD и GPRS);
- шифрование передаваемых на ПЦН данных.

ж) Устройство оконечное объектовое автоматического вызова УОО-АВ «Тандем-2М».

УОО «Тандем-2М» предназначено для регистрации событий на контролируемом объекте и передачи информации о них запрограммированным адресатам по каналу сотовой связи и/или по проводной абонентской линии АТС (при ее наличии на объекте) с взаимным резервированием указанных каналов. УОО осуществляет непрерывный контроль 4-х ШС.

Передача информации осуществляется с применением следующих протоколов:
- DTMF (формат «Contact ID») – по телефону, GSM;
- ЧМ (формат «Аргус-Т») – по телефону;
- голосовое сообщение – по сети сотовой связи GSM;
- текстовое SMS/EMS-сообщение – сети сотовой связи GSM;
- Data-CSD – сети сотовой связи GSM.

Таблица 3 - Список объектового оборудования системы «Атлас-20», обладающего имитостойкостью и криптозащищенностью

Наименование объектового оборудования Наличие имитостойкости Наличие криптостойкости
- устройство оконечное «Прима-3А»;
- ППКОП «Прима-4А»;
- ППКОП 0104050639-8/16-1 «Спектр-8»;
- ППКОП 0104050639-4-1/1 «Аккорд» вар.3.00;
- ППКОП «Тандем-1»;
- УОО «Тандем-2М».
Динамическое изменение передаваемой информации Обмен данными защищен шифрацией с периодической сменой ключей длиной 16 бит
