3.4. Система передачи извещений «ЮПИТЕР» МД2.136.006 ТУ.

3.4.1. СПИ «Юпитер» предназначена для приема, регистрации и отображения извещений на АРМ ДПУ, получаемых от аппаратуры, установленной на различных объектах, квартирах, офисах и т.п., по различным каналам связи. Область применения СПИ «Юпитер» - организация централизованной охраны территориально рассредоточенных квартир и объектов, организация пультов для охраны предприятий, офисных центров, садоводств, гаражных сообществ и др.

СПИ работает, как с охранным, так и с охранно-пожарным оборудованием; имеет возможность передавать информацию по различным каналам связи: по занятым или выделенным телефонным линиям, IP –канала связи, GSM-сетям, радиоканалу и т.п., позволяет осуществлять поддержку абонентских устройств, работающих по различным протоколам: «Юпитер», «Атлас-3», «Атлас-6», «Нева-10», «Фобос» и др. с автоматизированной и ручной тактикой охраны. Объектовое оборудование имеет двусторонний кодированный имитостойкий протокол, позволяющий постоянно контролировать исправность всех устройств, работающих в СПИ, для защиты информации, передаваемой по цифровым каналам связи, в системе используется 256-битное шифрование данных по ГОСТ 28147-89.

3.4.2. Состав системы передачи извещений «Юпитер».

а) Пульт централизованного наблюдения включает в себя:
- КПЦО (коммутатор пункта централизованной охраны) - для связи АРМ ДПУ с устройствами трансляции (УТ), установленными на АТС;
- программное обеспечение АРМ ДПУ, АРМ АБД, АРМ ИП – комплекс программ, обеспечивающих функционирование системы и различных служб пульта централизованного наблюдения.

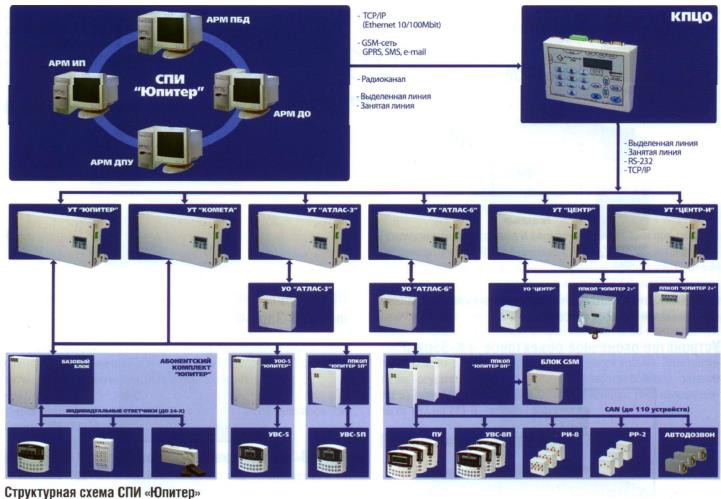

Рис.6 – Структурная схема СПИ «Юпитер»



б) Ретрансляционное оборудование:
- УТ «Юпитер» предназначено для приема сигналов от абонентских устройств (до 20 шт.) и передачи на них команд с ПЦН (два исполнения: настенный вариант и шкаф 19);
- УТ «Юпитер - Центр» - для работы по переключаемым телефонным линиям с абонентскими устройствами типа «Нева», «Фобос», «Центр» и т.п.;
- усилительный ретранслятор - для усиления сигналов, используемых для передачи информации между устройствами системы, работающими на частоте 18 кГц;
- конверторы для преобразования интерфейсов, используемых в СПИ «Юпитер».

в) Объектовое оборудование:
- абонентский комплект (АК) «Юпитер»;
- устройства оконечные объектовые - УОО «Юпитер», РИО «Юпитер», УОО «Атлас-Ю»; УОО «Атлас-ЮЗ/6»; УО «Юпитер-Центр»;
- приборы ППКОП «Юпитер 2+», «Юпитер 4», «Юпитер 5П», «Юпитер-24К»;
- пожарно-охранная интегрированная объектовая подсистема контроля «ПОИСК».

Система «ПОИСК» является составной частью СПИ «Юпитер», состоит из приборов «Юпитер»: ППКОП «Юпитер-8П», ППКОП «Юпитер-8», ППКОП «Юпитер-24», ПУ, УВС-8П, УВС-16П, РИ-8, РИ-40, РР-2, КМ, различных интерфейсных модулей.

г) GSM-устройства: У00 «Юпитер-3GSM», ППКОП «Юпитер-4GSM».

3.4.3. Краткое описание основных составных частей СПИ «Юпитер».

3.4.3.1. Устройства трансляции (УТ).

а) Устройство трансляции «Юпитер».
УТ предназначено для приема сигналов охранной сигнализации, поступающих от объектовых устройств, передачи их на ПЦН, приема команд с ПЦН и передачи их на объектовые устройства. УТ работает по занятым или выделенным телефонным линиям, по интерфейсам RS-232 и RS-485 и IP - каналам связи при использовании конверторов интерфейса в TCP/IP.

УТ может работать в режимах:
- «Юпитер» (приборы СПИ «Юпитер»: АК «Юпитер», УОО «Юпитер», ППКОП «Юпитер-5П», система «ПОИСК», ППКОП «Юпитер-24К», РИО «Юпитер» и др.);
- «Атлас-3» и «Атлас-6»;
- «Комета» (Сигнализатор «Комета-К»).

Исполнения: для настенного крепления и для монтажа в 19" стойку (УТ «Юпитер»-19").

б) Устройство трансляции «Юпитер-Центр» (УТ-Ц). Предназначено для работы с абонентскими устройствами по коммутируемым телефонным линиям (типа «Нева», «Фобос», «Центр» и т. п.) и для передачи извещений на АРМ «Юпитер».

в) Усилительный ретранслятор предназначен для усиления сигналов, при передаче информации между устройствами СПИ «Юпитер», работающими на частоте 18 кГц по занятым или выделенным телефонным линиям. Ретранслятор работает в двустороннем режиме.

г) В состав СПИ также входят конверторы интерфейсов, предназначенные для преобразования различных протоколов передачи данных:
- конвертор RS-232-RS-485;
- конвертор интерфейсов TCP/IP-RS232,TCP/IP-RS485.

3.4.3.2. Объектовое оборудование.

а) Абонентский комплект «Юпитер».

Абонентский комплект (АК) «Юпитер» предназначен для передачи извещений о состоянии шлейфа сигнализации (ШС) индивидуальных ответчиков с клавиатурой (ИО к) и/или с кодовыми брелками (ИО б), для автоматизированной сдачи объектов под охрану и снятия с охраны, выдачи сигналов тревоги на АРМ «Юпитер».





Состав АК: Базовый блок (ББ), до 24 индивидуальных ответчиков с клавиатурой (ИОк) и/или с кодовыми брелками (ИО б), имеющих
по 3 ШС, фильтр.

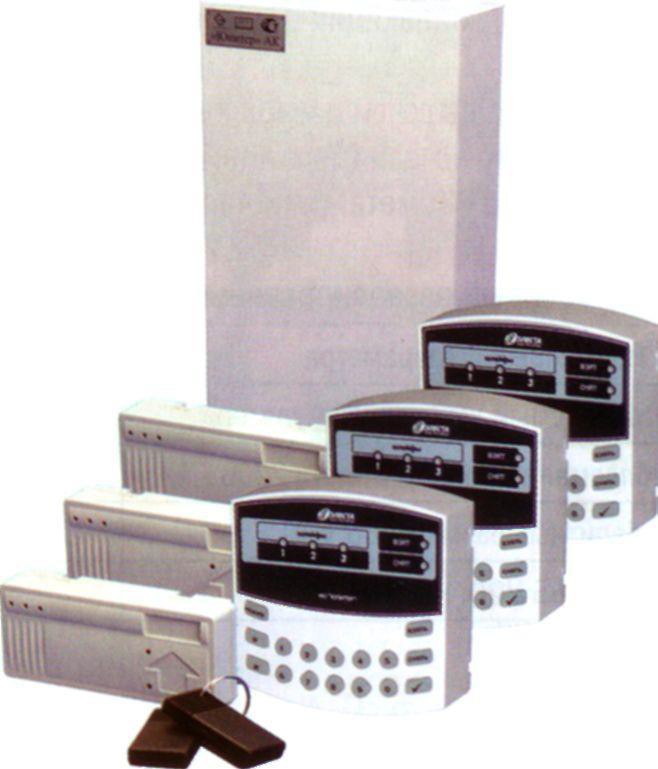

Рис.7 – Абонентский комплект «Юпитер»




Технические характеристики:
- контроль до 24 ИО (24x3=72 ШС);
- программирование типа шлейфа: входной с задержкой, охранный, тревожный;
- встроенный источник резервного питания с защитой глубокого разряда аккумулятора;
- работа по занятым и выделенным телефонным линиям в протоколах Юпитер;
- извещение пользователя об отсутствии связи с ПЦН;
- защита от подмены базовых блоков и индивидуальных ответчиков на аналогичные с выдачей сообщения ПОДМЕНА на ПЦН;
- подключение контрольного терминала «Юпитер» к базовому блоку позволяет производить настройку, контроль и мониторинг абонентского комплекта «Юпитер»;
- возможность программирования, постановки и снятия индивидуального ответчика с ПЦН;
- идентификация пользователей на ПЦН в режиме «Юпитер».

б) УОО «Юпитер».

Предназначено для передачи извещений о состоянии пяти ШС и взятия/снятия объекта с охраны.

Особенности:
- управление осуществляется с помощью устройства взятия-снятия (УВСк - с клавиатурой, УВСб - с кодовыми брелками), подключаемого к базовому блоку УОО;
- наличие у устройства взятия-снятия индикации о состоянии пяти шлейфов сигнализации и о состоянии объекта («Взят» и «Снят»);
- звуковой сигнал, напоминающий о необходимости сдачи/снятия объекта с охраны;
- защита от подмены с выдачей извещения о подмене устройства оконечного объектового «ПОДМЕНА УОО»;
- передача извещений по занятым линиям на частоте 18 кГц в протоколах «Юпитер», или через реле к системам централизованного наблюдения «Нева», «Фобос».

Устройство оконечное объектовое имеет встроенный резервированный источник питания.

в) Устройство оконечное объектовое РИО «Юпитер» - расширенный индивидуальный ответчик.

Предназначено для контроля трех ШС и выдачи извещений на АРМ или для автономной работы. Расширенный индивидуальный ответчик имеет два исполнения: РИО-М работает как Master, (установлен интерфейсный модуль ИМ-ПП18) и РИО работает как Slave. К РИО-М может подключаться телефонная линия для передачи информации на пульт охраны в протоколах «Юпитер» или «Атлас-3».

Технические данные РИО (РИО-М):
- три шлейфа сигнализации, программируемые в режимы: входной с задержкой, проходной, охранный, кнопка тревожной сигнализации (КТС);
- автоматизированная тактика взятия/снятия на охрану с клавиатуры или Touch Memory;
- возможность подключения считывателя ключей Touch Memory для взятия и снятия с охраны или управления электромагнитным замком (система доступа на 1 дверь);
- мощное программируемое реле;
- идентификация пользователей с передачей номера пользователя на пульт охраны;
- интерфейс RS-485 для подсоединения к РИО-М до семи РИО;
- питание 12 В с передачей на автоматизированное рабочее место извещения о переходе на резервное питание;
- автоматическая подсветка клавиатуры.

г) ППКОП «Юпитер 5П».

Прибор приемно-контрольный охранно-пожарный предназначен для контроля пяти программируемых шлейфов сигнализации охранный, пожарный и тревожный. Работа с УТ по выделенным и занятым абонентским линиям в криптозащищенном протоколе. Длина ключа шифрования 24 бита.

Имеет встроенный источник резервного питания. Взятие/снятие под охрану/с охраны осуществляется с УВС-5П (устройство взятия/снятия).

Возможна работа в автономном режиме.

3.4.4. Работа объектовых приборов СПИ «Юпитер» по интерфейсу Ethernet и сетях сотовой связи стандарта GSM.

Для работы по каналам линия выделенной связи в протоколе TCP/IP СПИ «Юпитер» имеет в своем составе конверторы интерфейсов TCP/IP-RS232 и TCP/IP-RS485, подключаемые к соответствующим выходам, объектовых приборов, работающих по проводным линиям.

Технические характеристики TCP/IP-RS232 и TCP/IP-RS485:
- поддержка интерфейса Ethernet 10/100 Base-T;
- поддержка стека протоколов TCP/IP (UDP, TCP и Telnet);
- автоматическое установление соединения;
- поддержка скоростей от 2400 до 115200 бод;
- возможность подключения к одному конвертору до 24 (двадцати четырех) расширенных индивидуальных ответчиков (РИО).

Для охраны объектов, не имеющих проводных линий связи, в СПИ «Юпитер» имеется объектовое оборудование, передающее извещения по каналам сотовой связи стандарта GSM на автоматизированное рабочее место дежурного пульта управления и на мобильный телефон хозоргана: УОО «Юпитер- 3GSM» и ППКОП «Юпитер -4GSM».

Технические характеристики УОО «Юпитер-3GSM»:
- работа в сетях GSM 900 и 1800 MHz;
- 3 программируемых шлейфа сигнализации (ШС);
- постановка и снятие с охраны ключами Touch Memory или SMS.

Технические характеристики прибора ППКОП «Юпитер-4GSM»:
- работа в сетях GSM 900 и 1800 MHz;
- 4 (четыре) программируемых шлейфа сигнализации (ШС);
- встроенный микрофон для прослушивания охраняемого помещения;
- встроенный источник резервного питания;
- загрузка конфигурации с SIM карты посредством SMS.

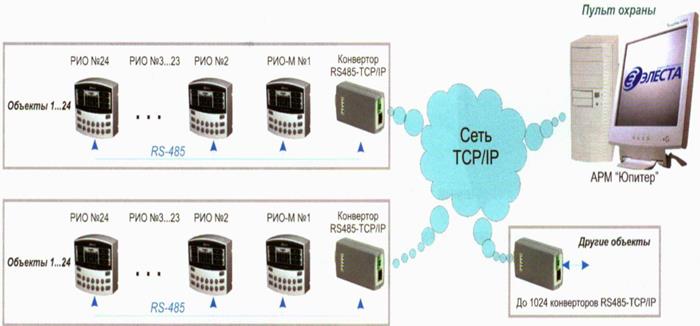

Рис.8 – Структурная схема СПИ «Юпитер»



Таблица 3 - Список объектового оборудования системы «Юпитер», обладающего имитостойкостью и криптозащищенностью

Наименование объектового оборудования Наличие имитостойкости Наличие криптостойкости
- устройство оконечное объектовое «РИО-М»;
- групповой концентратор ГКРИО;
- прибор приемно-контрольный охранно-пожарный «Юпитер 5П»;
- УОО «Юпитер- 3GSM»;
- ППКОП «Юпитер -4GSM».
16-и битный идентификатор формируемый случайным образом при включении устройства и передаваемый с заданной периодичностью (от 1 до 20 мин). При обнаружении изменения идентификатора фиксируется факт подмены устройства. Использование 24-х битного ключа для шифрования всех передаваемых данных.
