3. СИСТЕМЫ ПЕРЕДАЧИ ИЗВЕЩЕНИЙ И ОБЪЕКТОВОЕ ОБОРУДОВАНИЕ: НАЗНАЧЕНИЕ, КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


3.1. Комплекс централизованного наблюдения охранно-пожарный «АЛЬТАИР» ЯЛКГ.425618.002 ТУ.

3.1.1. Комплекс централизованного наблюдения «Альтаир» предназначен для организации централизованной охраны объектов от проникновения и пожара посредством сбора, обработки, передачи и регистрации извещений о состоянии шлейфов охранно-пожарной сигнализации на АРМ ДПУ.

3.1.2. КЦН «Альтаир» обеспечивает:
- автоматизацию деятельности оперативного персонала при работе с ретрансляторами «Альтаир», «Фобос» различных модификаций, с различными типами приемных устройств;
- работу под управлением АРМ «Антей», «Приток», «Радиосеть»;
- автоматизацию процессов постановки (снятия) объектов на охрану (с охраны) и анализ тревожных и аварийных извещений;
- исключение квалифицированного обхода объектового оборудования за счет использования профессиональных методов шифрования данных;
- гибкую конфигурацию комплекса по требованию заказчика, включая тактику постановки объектов на охрану и использование различных каналов передачи информации (переключаемые на период охраны абонентские линии автоматических телефонных станций (АТС), занятые абонентские линии, с передачей информации в надтональном диапазоне 18 кГц, оптоволоконные линии связи);
- гибкую настройку режимов охраны каждого объекта и режимов работы каждого АРМ под необходимые потребности;
- преемственность и возможность работы со всевозможным существующим объектовым оборудованием СПИ «Фобос-3»;
- единый пользовательский интерфейс для всех типов объектового оборудования.

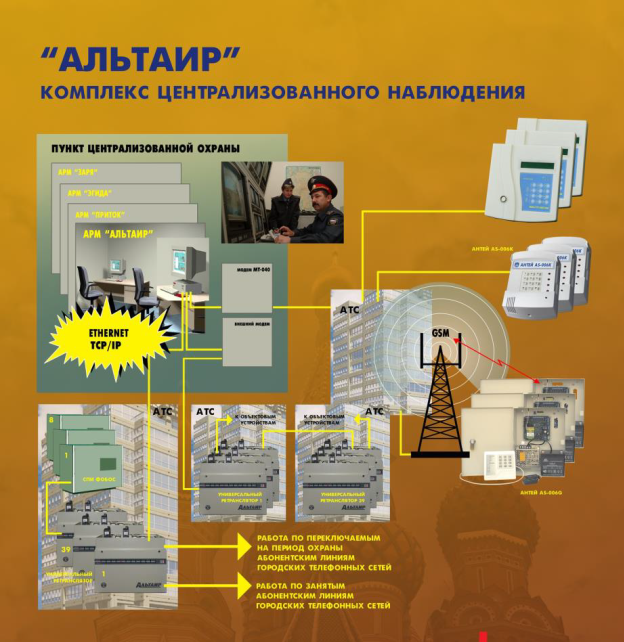

Рис. 1 - Вариант структурного построения комплекса централизованного наблюдения охранно-пожарного КЦНОП049-2/2/240/7680-1 «Альтаир».



3.1.3. Состав комплекса централизованного наблюдения «Альтаир».

Комплекс представляет собой набор аппаратных и программных модулей.

В состав комплекса входят:
- ПЦН расположенный, в пункте централизованной охраны (далее - ПЦО) и включающий в себя совокупность устройств и АРМ;
- универсальные ретрансляторы, устанавливаемые в кроссовых залах автоматических телефонных станций (далее - АТС). В качестве линий связи с охраняемыми объектами используются физические пары проводов абонентских линий;
- объектовое оборудование, включающее в себя устройства оконечные и приемно-контрольные приборы, а также объектовые подсистемы, предназначенные для организации охраны объектов среднего и крупного уровня.

3.1.4. Универсальный ретранслятор.

Конструктивно универсальный ретранслятор представляет собой металлический шкаф настольно-настенного типа, в который установлен каркас с платами. Каркас обеспечивает установку 13 плат различных типов.

В зависимости от характера решаемых задач, количества и качества охраняемых объектов, в состав универсального ретранслятора могут входить:

а) модуль цифрового модема (далее - модуль МЦМ), для обмена данными между ретрансляторами универсальными, расположенными на разных АТС, с пультом централизованного наблюдения с помощью передачи данных через IP сеть, построенной на любом оборудовании, в том числе и на оптоволокне;

б) модуль сопряжения универсального ретранслятора с системами передачи извещений «Фобос-3» (далее - модуль МСФ);

в) модуль дополнительного модема (далее – модуль МДМ) для обеспечения обмена данными между универсальными ретрансляторами, расположенными на разных АТС;

г) линейная плата переключаемых линий (далее – плата ЛПП) для работы с объектовыми устройствами, использующими переключаемые на период охраны линии городской телефонной сети (далее – ГТС);

д) линейная плата занятых линий (далее – плата ЛПЗ) для работы с объектовыми устройствами, использующими занятые линии АТС и передающие информацию в надтональном диапазоне 18 кГц.

3.1.5. Объектовое оборудование.

В качестве устройств объектовых для плат ЛПП могут использоваться устройства из состава СПИ «Фобос».

Плата ЛПЗ позволяет использовать в составе комплекса все типы устройств объектовых и приемно-контрольных приборов, которые применяются в СПИ «Фобос-3».

В КЦН «Альтаир» на сегодняшний день имеются четыре объектовых прибора, которые при обмене информацией с ретрансляторами применяют современные методы шифрования. Это «Набат-ЛПП-2АК», «Набат-ЛПП-2АТ» для модуля ЛПП, и «Набат-Ф-4АКТ-18», «Набат-Ф-2АТ-12» для модуля ЛПЗ. Имитостойкость этих приборов обеспечивается динамическим изменением передаваемой информации, то есть периодическим изменением содержимого телеграмм при смене ключа шифрования (соответственно 5сек. и 1 мин.).

«Набат-ЛПП-2АК» - криптостойкое, автоматизированное, двухшлейфное устройство, управление через пароли доступа с помощью встроенной клавиатуры, возможность подключения токопотребляющих извещателей, питание от ретранслятора;

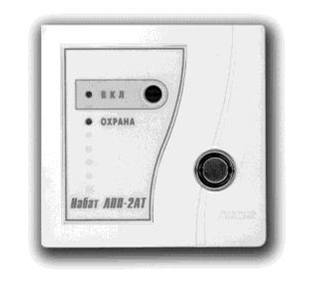

б) «Набат-ЛПП-2АТ» - имитостойкое, автоматизированное, двухшлейфное устройство, взятие/снятие с использованием ключа Touch Memory (10 шт.), возможность подключения токопотребляющих извещателей, питание от ретранслятора;

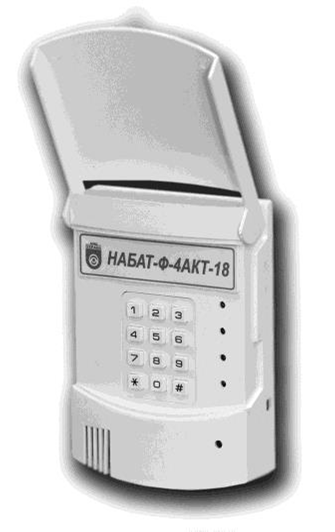

«Набат-Ф-4АКТ-18» - крипто-стойкое, автоматизированное, четырехшлейфное устройство (охранный, тревожный, пожарный шлейфы), управление через пароли доступа с помощью встроенной клавиатуры или с использованием ключа Touch Memory (16 шт.), возможность подключения токопотребляющих извещателей, управление внешними световыми и звуковыми оповещателями (лампа, сирена), питание от внешнего резервируемого источника питания с напряжением 12В, контроль напряжения источника питания, контроль напряжения в линии связи, установка режимов и параметров работы с компьютером.



«Набат-Ф-2АТ-12» - криптостойкое, автоматизированное, двухшлейфное устройство (охранный, тревожный, пожарный шлейфы), управление через пароли доступа с помощью встроенной клавиатуры или с использованием ключа Touch Memory (30 шт.). Возможность подключения токопотребляющих извещателей, управление внешними световыми и звуковыми оповещателями (лампа, сирена), питание от внешнего резервируемого источника питания с напряжением 12 В. Контроль напряжения источника питания, контроль напряжения в линии связи, установка режимов параметров и режимов работы с компьютером.

Таблица 1 - Список объектового оборудования КЦН «Альтаир», обладающего имитостойкостью и криптозащищенностью
Наименование объектового оборудования Наличие имитостойкости Наличие криптостойкости
- устройство оконечное «Набат-ЛПП-2АТ»;
- устройство оконечное «Набат-ЛПП-2АК».
Каждое УО имеет свой индивидуальный адрес в системе, который задается путем программирования УО с ПЦН. Передаваемая информация защищена ключом шифрования длиной 80 бит, смена ключа шифрования происходит с интервалом в 5 сек.
- устройство оконечное «Набат-Ф-4АКТ-18»;
- устройство оконечное «Набат-Ф-2АТ-18».
Динамическое изменение передаваемой информации. Передаваемая информация защищена ключом шифрования длиной 80 бит, сеансовые посылки меняются с интервалом в 1 мин.
