6 ТИПОВЫЕ ВАРИАНТЫ СКУД


6.1 Автономные СКУД

Автономными СКУД, обычно оборудуются: квартиры, коттеджи, небольшие офисы, магазины, аптеки, гостиницы и т.п. и мало значимые зоны на важных объектах. Данные СКУД это небольшие и недорогие системы, обслуживающие, как правило, до 8-ми устройств заграждения (дверей, ворот, турникетов и т.п.).

На рисунке 1 приведен вариант контроля и управления доступом в помещение с одной дверью. На рисунке представлен полный состав системы, в который входит: контроллер, совмещенный со считывателем, кодонаборная клавиатура, исполнительное устройство (замок), датчик состояния двери, кнопка автоматического открывания двери с внутренней стороны, внешние звуковой и/или световой оповещатели, источник питания.

Система, приведенная на рисунке 1, обеспечивает два способа контроля доступа: проверку только карточек или двойную проверку – карточек и кодового пароля.

В системе можно устанавливать, так называемый, офисный режим. Его смысл состоит в том, что пользователь открывает закрытый замок с помощью идентификатора и проходит в помещение. Далее снаружи открывать замок можно свободно, простым нажатием ручки. Этот режим устанавливается по желанию пользователя, например, для того, чтобы каждый раз не подходить к двери (не нажимать кнопку автоматического открывания двери) и открывать ее изнутри, когда стучатся посетители.

При реализации данного варианта на объекте рекомендуется:
– использовать системы, имеющие прочный металлический корпус, кодонаборную клавиатуру с металлическими кнопками, встроенную индикацию режимов работы, антисаботажную защиту для предотвращения умышленного взлома корпуса контроллера и считывателя;
– использовать системы имеющие энергонезависимую память и позволяющие хранить данные длительное время;
– использовать системы позволяющие изменять время разблокировки дверей;
– программирование системы осуществлять с помощью мастер-карточки и клавиатуры.

Данный состав СКУД может варьироваться в широких пределах и в минимуме состоять из одного конструктивно законченного блока (в виде замка), в котором размещены считыватель, контроллер, исполнительное устройство (запор, ригель, задвижка и т.п.), индикаторы режимов работы. При этом СКУД работает в режиме обычного замка, т.е. при совпадении кодов идентификатора и считывателя запорный механизм срабатывает и разблокирует дверь, разрешая через нее проход.

В процессе расширения системы дополнительно может устанавливаться еще один считыватель для контроля прохода в обратную сторону (или организации многоуровнего контроля доступа), выносные световые/звуковые оповещатели, устройства автоматического открывания/закрывания двери и т.д.

На рисунке 2 приведен вариант оборудования СКУД, работающей в автономном режиме, объекта с несколькими дверями.

Данный вариант построения системы отличается от предыдущего только лишь расширением функций и объемом памяти управляющего контроллера, а также его конструкцией. Считыватели и исполнительные устройства размещены в разных конструктивных блоках и управление ими осуществляется через общий контроллер. В систему могут быть введены дополнительные функции:
– контроль прохода в двух направлениях;
– автоматическое открытие и закрытие дверей при аварийных и тревожных ситуациях;
– передача тревожных сообщений на пост охраны;
– регистрация происходящих событий с помощью принтера, подключаемого к контроллеру.

Программирование системы осуществляется как с помощью мастер-карточки и клавиатуры, так и с помощью переносного компьютера.

В своем законченном виде данную систему можно легко включить в СКУД, работающую в сетевом режиме. Для этого необходимо использовать контроллер позволяющий работать в сетевом режиме с другими контроллерами или использовать дополнительный модуль связи, обеспечивающий объединение контроллеров посредством интерфейса.

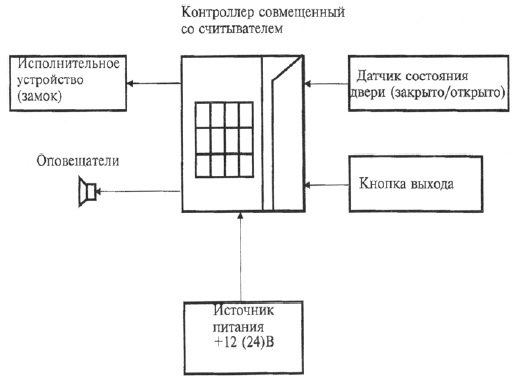

Рисунок 1 – Оборудование СКУД помещения с одной дверью

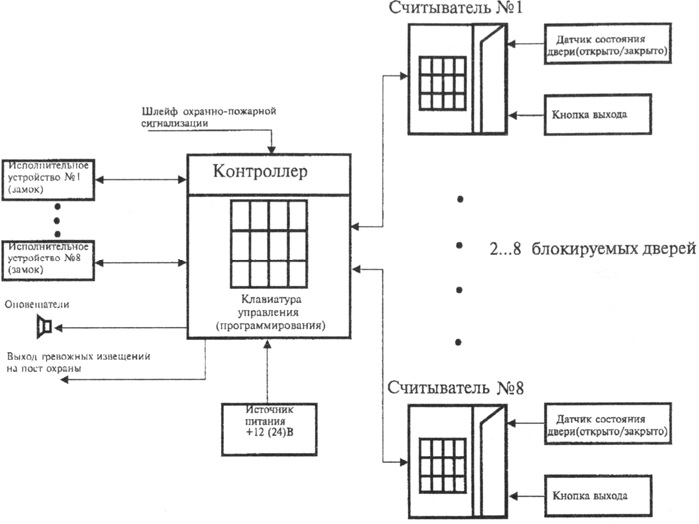

Рисунок 2 – Оборудование СКУД объекта с несколькими дверьми
