Приложение № 6

Определение типа извещателей

Область применения	Тип извещателя
Обнаружение проникновения нарушителя на объект перелазом через ограждение, либо через подкоп под ним, либо через пролом в его полотне.	Емкостный, вибрационный, сейсмический, линейный радиоволновый, линейный оптико – электронный (активный инфракрасный), в том числе с организацией ИК барьера, комбинированный (комбинированно-совмещенный) с использованием каналов обнаружения с указанными физическими принципами.
Обнаружение криминального воздействия на ограждение способами разрушения (отгиба) полотна, подкопа.	Емкостный, вибрационный, сейсмический, комбинированный (комбинированно-совмещенный) с использованием каналов обнаружения с указанными физическими принципами.
Обнаружение проникновения нарушителя на объект через неогороженный или слабозащищенный периметр.	Линейный радиоволновый, линейный оптико-электронный (активный инфракрасный) с организацией ИК барьера.
Обнаружение проникновения нарушителя на открытую площадку с материальными ценностями, подход к охраняемому объекту (здание, складское помещение).	Объемный радиоволновый.
Обнаружение проникновения нарушителя в технологические колодцы, выходы воздуховодов подземных сооружений, туннелей, площадок, огороженных сеткой типа «рабица» или металлическим прутком.	Объемный радиоволновый двухпозиционный; линейный оптико-электронный (активный инфра-красный) многолучевой или с организацией ИК барьера.
Обнаружение разрушения остекленных конструкций (разбитие, вырезание, выдавливание, выворачивание, терморазрушение).	Поверхностный ударноконтактный, поверхностный звуковой (акустический).
Обнаружение изъятия стекла из рамы без его разрушения.	Поверхностный вибрационный.
Обнаружение разрушения деревянных конструкций (пролом, выпиливание, сверление, разборка).	Поверхностный вибрационный (пьезоэлектрический).
Обнаружение разрушения металлических конструкций (разрубание, раздвигание, выкусывание, выпиливание, высверливание, выдавливание, прожигание).	Поверхностный вибрационный (пьезоэлектрический).
Обнаружение проникновения нарушителя в охраняемое помещение
а) блокировка объема помещения (обнаружение перемещения нарушителя в помещении).	а) Объемный ультразвуковой, объемный оптико-электронный (пассивный инфракрасный), объемный радиоволновый, объемный комбинированный: - пассивный инфракрасный плюс радиоволновый; - пассивный инфракрасный плюс ультразвуковой; - пассивный инфракрасный плюс видео.
б) блокировка проемов (обнаружение проникновения (перемещения через оконные, дверные, технологические и иные проемы) нарушителя в помещение.	б) поверхностный оптико-электронный (пассивный инфра-красный), линейный оптико-электронный (активный инфракрасный) многолучевой или с организацией ИК барьера.
в) блокировка объема узкого и длинного помещения (обнаружение перемещения нарушителя в помещении).	в) линейный оптико-электронный (пассивный инфракрасный).
Обнаружение открывания дверей, оконных рам.	Точечный магнитоконтактный.
Обнаружение пересечения во внутреннем объеме помещения, ловушек, барьеров (блокировка зон размещения отдельных предметов и их групп (сейфов, шкафов), охраняемых специальным рубежом.	Линейный оптико-электронный (активный инфракрасный), линейный оптико-электронный (пассивный инфракрасный).
Обнаружение касания, приближения нарушителя к картинам (с металлической фольгой на подрамнике), к электропроводящим предметам (металлическим шкафам).	Поверхностный емкостный.
Обнаружение проникновения в небольшие замкнутые объемы (витрины, шкафы, киоты и т.п.).	Объемный ультразвуковой.
Разрушение конструкций сейфа, взломом, сверлением.	Поверхностный вибрационный (пьезоэлектрический).
Обнаружение изъятия отдельного предмета (сейфа).	Инерционный, комбинированный инерционный с поверхностным вибрационным.
Обнаружение криминальных посягательств на банкоматы.	Комбинированный инерционный с поверхностным вибрационным и газоанализатором.

Примечания:

1. На объектах класса А1 и квартирах класса В1 необходимо дублировать извещатели охранные оптико-электронные (ИК пассивные) извещателями, аналогичными по области применения, но основанными на ином физическом принципе, либо использовать комбинированные извещатели.

2. Объекты класса А2, Б1, квартиры класса В1, В2 и МХИГ класса Г1 и Г2, а также объекты, которые в неохраняемое время посещает значительное количество посторонних лиц, должны (при наличии в «Списке» соответствующих изделий) оборудоваться извещателями, имеющими функцию обнаружения несанкционированного доступа (саботажа) путем маскирования (экранирования) и переориентации (отрыва от монтажной поверхности, поворота).

3. Извещатель охранный поверхностный оптико-электронный (зона обнаружения - «вертикальный занавес») использовать в случае непопадания защищаемого элемента строительной конструкции в зону действия извещателей второго рубежа охраны (внутреннего объема) объекта.

4. Извещатели, используемые для оборудования внутреннего объема помещений, выбираются с учетом устойчивости к возможным причинам ложных срабатываний.

5. Извещатели, используемые для организации разных рубежей охраны, должны иметь различный принцип действия.




Приложение № 7

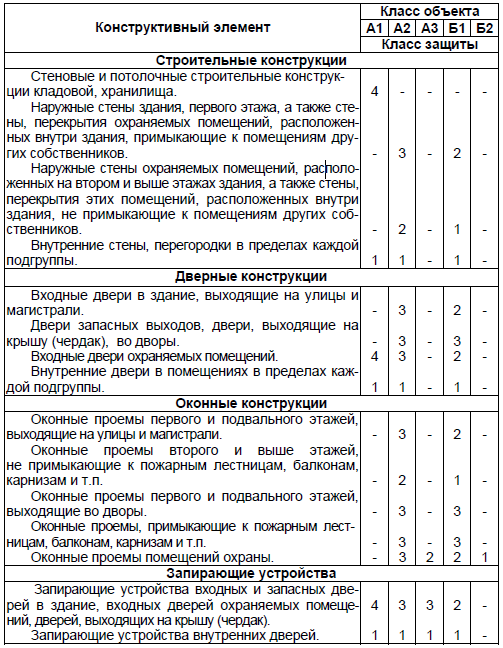

Класс защиты конструктивных элементов в зависимости от класса объектов

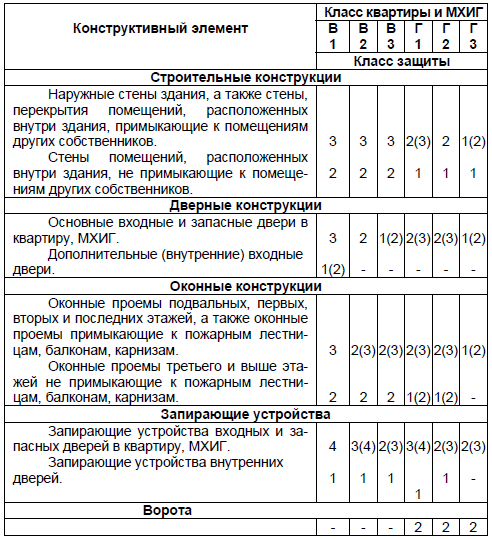

Класс защиты конструктивных элементов в зависимости от класса квартир и МХИГ

Примечание:

Классы защиты конструктивных элементов определяется в соответствии с нормативными техническими актами Российской Федерации в сфере стандартизации и технического регулирования, а также организационно методическими документами Росгвардии, касающимися вопросов ИТУ (до издания соответствующих нормативно-технических документов Росгвардии руководствоваться Р 78.38.032-2013 Инженерно-техническая укрепленность и оснащение техническими средствами охраны объектов (квартир, МХИГ), принимаемых под централизованную охрану подразделениями вневедомственной охраны. Часть 1).
