6.3 Инверторный преобразователь постоянного тока.


Инверторный преобразователь (инвертор) постоянного тока в переменный, со встроенным релейным однофазным стабилизатором напряжения переменного тока, предназначен для стабилизации переменного напряжения для потребителей.

Инвертор обеспечивает автономное электропитание потребителей при отключении централизованного сетевого напряжения в инверторном режиме от внешних источников постоянного тока (аккумуляторов) путем преобразования его в переменный ток строго синусоидальной формы в выходной цепи потребителей (Рисунок 9, 10).

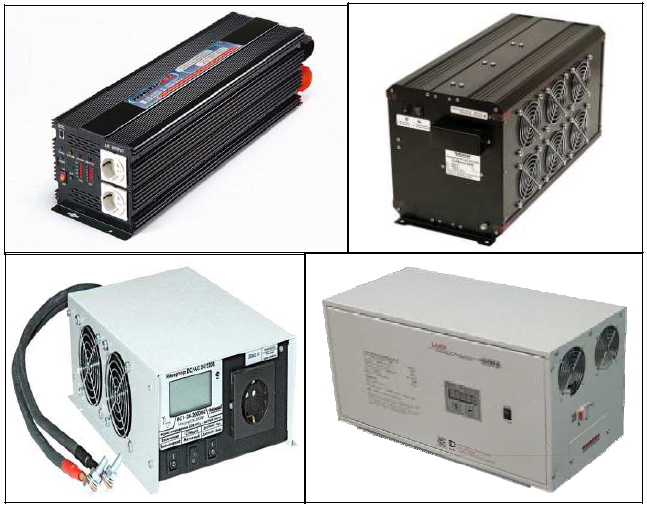

Рисунок 9. Инверторами преобразователь постоянного тока

Из-за того, что инверторная система на выходе имеет идеальное напряжение, бесперебойное включение при прекращении электропитания от основного источника, хорошую функциональность, бесшумную работу, она является прекрасной заменой для традиционных электрических генераторов.

В комплекс инверторной системы входит силовой инвертор с вмонтированным зарядным прибором и необслуживаемые аккумуляторы.

6.3.1. Работа инвертора.

Инвертор постоянно подключен к сети электропитания и за счет нее получает электричество для заряда внешних аккумуляторов. Аккумуляторы всегда находятся заряженными, пока инвертор подключен к электричеству.

При пропадании основного электропитания, инвертор автоматически переключает питание нагрузки от аккумуляторных батарей. Включение питания от аккумуляторов происходит без пропадания электропитания нагрузки.

Автономная работа инверторной системы может продлиться от нескольких часов до недели, в зависимости от мощности потребления подключенных приборов и от емкости аккумуляторов подключенных к инвертору. Когда основное электропитание возобновляется, инвертор автоматически начинает подзарядку аккумуляторов.

Инверторные системы имеют ряд преимуществ перед электрическими генераторами:

- они более экологичные, в виду отсутствия продуктов сгорания топливных материалов;

- они бесшумны и не создают вибрацию;

- нет необходимости чем либо заправлять систему, поэтому она не несет затрат на эксплуатацию;

- высокий коэффициент полезного действия.

Судя по этим преимуществам, следует, что инверторная система гораздо более функциональна и удобна в эксплуатации, нежели электрические генераторы.

Недостатком инверторного преобразователя постоянного тока является ограниченный эксплуатационный ресурс АКБ который составляет 2000 циклов «заряд/разряд», следствие чего АКБ необходимо менять каждые 2-3 года.

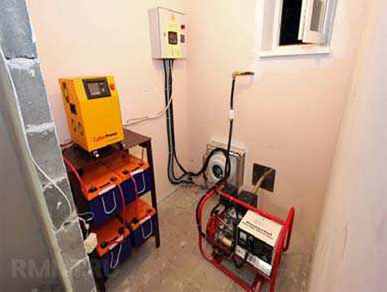

Рисунок 10. Пример размещения оборудования
