5. СПОСОБЫ ОБЕСПЕЧЕНИЯ БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ

Существует два способа решения бесперебойного электропитания:

- одноступенчатый способ обеспечения бесперебойного электропитания (Приложение 2, 3);

- двухступенчатый способ обеспечения бесперебойного электропитания (Приложения 4, 5).

5.1. Одноступенчатый способ обеспечения бесперебойного электропитания.

Одноступенчатый способ обеспечения бесперебойного электропитания - это обычная аварийная схема бесперебойного электропитания. Такое решение применяется там, где перебои электропитания не частое явление, а потребляемая мощность нагрузки незначительна.

При реализации данного способа применяются, как правило, два ввода электропитания (основной, резервный) и источники бесперебойного электропитания с аккумуляторными батареями (АКБ) (Приложение 2, 5).

При большой мощности потребления и продолжительности функционирования оборудования, возникает необходимость применения установки инвертора и АКБ большой емкости (Приложение 3, 9).

Литий-ионные АКБ недешевы и с ростом емкости АКБ цена растёт пропорционально.

АКБ со свинцовыми пластинами дешевле, но занимают много места и требуют особых условий при эксплуатации, так как содержат кислоту.

Эксплуатационный ресурс АКБ составляет 2000 циклов «заряд/разряд», поэтому АКБ необходимо менять каждые 2-3 года.

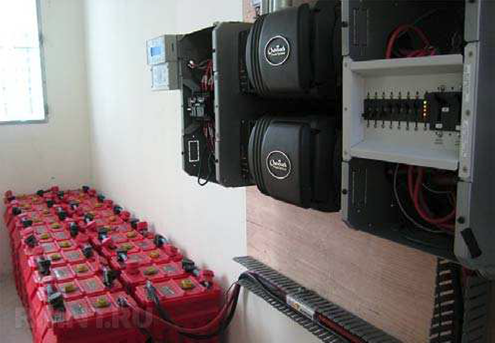

Рисунок 1. Аккумуляторные батареи

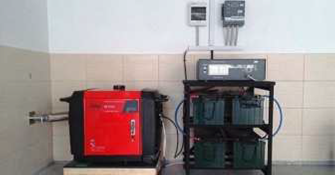

Рисунок 2. Пример размещения оборудования при одноступенчатом способе обеспечения
бесперебойного электропитания с инвертором


5.2. Двухступенчатый способ обеспечения бесперебойного электропитания

Двухступенчатая система бесперебойного электропитания (Рисунок 3, Приложения 4, 5, 9) применяется там, где присутствует частое отключение электропитания, имеется большая мощность потребления и требуется продолжительное функционирование оборудования при пропадании основного электропитания.

Двухступенчатая система бесперебойного электропитания состоит из:
- стабилизатора напряжения;
- блока контроля и автоматики (блок управления);
- электрического генератора;
- инвертора;
- АКБ.

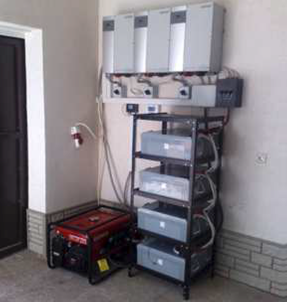

Рисунок 3. Пример размещения оборудования при двухступенчатом способе обеспечения бесперебойного электропитания

5.3. Выбор способа бесперебойного электропитания.

При выборе способа бесперебойного электропитания должно учитываться:
- категория электроснабжения объекта;
- перепады напряжения переменного тока;
- промежуток времени необходимый для устранения аварийного отключения основного электропитания.

Способы обеспечения бесперебойного электропитания:

По 1-й категории электроснабжения объекта при пропадании электропитания на несколько минут подходят следующие варианты:

- Установка на каждое автоматизированное рабочее место оператора и для сервера обычного источника бесперебойного питания с небольшой емкостью АКБ (Приложение 2, 8).

- Установка инверторного преобразователя и АКБ. Емкость АКБ должна гарантировать бесперебойную подачу электропитания на нагрузку (Приложение 3, 9).

При пропадании электропитания на длительное время применяется двухступенчатый способ обеспечения бесперебойного электропитания (Приложения 4, 5).

Двухступенчатый способ обеспечения бесперебойного электропитания это способ, где электропитание обеспечивается применением инвертора, аккумуляторов, генератора с блоком контроля и автоматики.

Такие системы совмещают в себе преимущества аккумуляторных и генераторных систем бесперебойного питания (Приложения 4, 5). Система при пропадании электроэнергии первоначально переходит на работу от аккумуляторов.

В случае продолжительного отключения, при разряде АКБ, система автоматически запускает генератор и продолжает от него работу, параллельно заряжая АКБ (Приложение 4). После того, как АКБ зарядятся, система глушит генератор и продолжает работать от АКБ.
Таким образом, система может функционировать неограниченно долго до тех пор, пока не включится основное электроснабжение. Данный способ рекомендуется применять, когда необходимо, чтобы система работала автономно продолжительное время.
