Приложение 1




Порядок проведения входного контроля



Операции по проведению входного контроля аппаратной части СПИ проводятся в следующей последовательности: проверка комплектности – проверка внешнего вида – подготовка к испытаниям (сборка схемы внешних соединений) – проверка работоспособности – заполнение документации.

1 Входной контроль блока ретранслятора

1.1 Проверить обеспечение передачи и ретрансляции извещений, постановки и снятия с охраны, передачи на АРМ;

1.2 Проверить длительность задержки извещений от объекта до ПЦН;

1.3 Проверить время задержки извещения о неисправности;

1.4 Проверить длительность выявления неисправности с индикацией на ПЦН;

1.5 В случае использования радио-ретранслятора проверить наличие и исправность АФУ.

2 Входной контроль УОО (далее – объектовые приборы) вне зависимости от используемых каналов связи

Убедиться, что:
- световая и звуковая индикация соответствует норме, согласно эксплуатационной документации;
- время обнаружения неисправности каналов передачи тревожной информации не превышает 120 с;
- время доставки тревожного сообщения на ПЦН не превышает 15 с;
- встроенный источник резервного питания обеспечивает автономную работу в течении времени указанного в эксплуатационной документации.

2.1 Входной контроль объектовых приборов с использованием проводной линии

2.1.1 Проверить работу прибора в режиме переключения на резервный источник питания;

2.1.2 Убедиться в том, что переключение прибора на питание от резервного источника не привело к перебоям и нарушениям его нормальной работы.

2.2 Входной контроль объектовых приборов с использованием сети Ethernet

2.2.1 Выполнить внешний осмотр прибора.

2.2.2 Для организации обмена данными между пультовой ПЭВМ и прибором пультовая ПЭВМ должна отвечать следующим обязательным требованиям:
- пультовая ПЭВМ должна работать под управлением современных надежных операционных систем, желательно промышленного класса;
- условием для обеспечения возможности установления ТСР канала связи с прибором пультовое оборудование должно иметь фиксированный внешний IP- адрес в сети передачи данных.

2.2.3 Если прибор включается впервые, то в соответствие с РЭ в нем не должны быть записаны номера опрашиваемых ППК и УСИ.

2.2.4 Если с УОО ранее работали, то прибор необходимо «очистить» в соответствии с его руководством по эксплуатации.

2.2.5 Подключить прибор согласно его руководства по эксплуатации.

2.2.6 Убедиться, что световая и звуковая индикация соответствует норме, согласно руководства по эксплуатации.

2.3 Входной контроль объектовых приборов с использованием сети GSM

2.3.1 Прибор должен находиться в зоне уверенного приёма сигналов базовой станции сети сотовой связи.

2.3.2 Для обеспечения возможности установления ТСР канала связи с прибором пультовая ПЭВМ должна иметь фиксированный IP адрес в Сети Интернет или в корпоративной Сети оператора сотовой связи.

2.3.3 SIM-карта №1 и SIM-карта №2, устанавливаемые в прибор, должны:
- быть открытыми (незаблокированными) для оказания услуг сотовых операторов;
- обеспечивать выход в сеть в режиме GPRS;
- содержать в себе данные о фиксированном IP адресе ПЭВМ в сети оператора сотовой связи.

2.3.4 Прибор каждый раз должен выключаться перед установкой и перед извлечением из него SIM карт.

2.3.5 Если прибор включается впервые, то в нем не должны быть записаны номера опрашиваемых ШС.

2.3.6 Время перехода на резервный канал при отсутствии связи по основному каналу должно быть 120 с и более. Кратковременные (менее 120 с) сбои связи не должны вызывать тревожных сообщений.

2.3.7 Проверить работу прибора в режиме переключения на резервный источник питания.

2.3.8 Убедиться в том, что переключение прибора на питание от резервного источника не привело к перебоям и нарушениям его нормальной работы.

2.4 Входной контроль объектовых приборов с использованием радиоканала

2.4.1 Выполнить внешний осмотр прибора;

2.4.2 Подключить к антенному разъёму согласованную нагрузку с измерительным инструментом в соответствии с РЭ на указанный тип РСПИ;

2.4.3 В соответствии с РЭ на указанный тип оборудования произвести конфигурацию параметров связи (частоты, номера систем и пр.);

2.4.4 Проверить прохождение тревожных и служебных сообщений на АРМ ПЦН;

2.4.5 Проверить режимы функционирования устройства (взятие/снятие, тревога и пр.);

2.4.6 Проверить время доставки тревожного сообщения на ПЦН (не более 5 с);

2.4.7 Проверить время доставки служебных сообщений на ПЦН (не более 120 с);

2.4.8 Проверить время обнаружения нарушения контроля канала связи (не более 120 с);

2.4.9 Проверить режимы работы световой и звуковой индикации согласно руководства по эксплуатации;

2.4.10 Проверить работу прибора в режиме переключения на резервный источник питания. Убедиться в том, что переключение прибора на питание от резервного источника не привело к перебоям и нарушениям его нормальной работы.

3 Входной контроль устройств пультовых

Устройства пультовые включают: УСИ, УПО, ПЦН, модемы, коммуникаторы.

3.1 Выдержать устройство пультовое в нормальных условиях, согласно РЭ прибора.

3.2 Выполнить внешний осмотр прибора.

3.3 Проверить работоспособность устройства оконечного пультового, работающего с проводными интерфейсами, по следующему технологическому процессу:

3.3.1 произвести установку УП на ППК при отключённом источнике питания и от линии телефонной связи;

3.3.2 перед включением ППК (после установки в него УП) проверить правильность выполнения и надежность соединений УП с ППК и линией телефонной связи;

3.3.3 подключить соответствующие контакты УП к участку линии телефонной связи, идущему от АТС;

3.3.4 подключить соответствующие контакты УП к участку линии телефонной связи, идущему к телефону абонента;

3.3.5 подключить ППК к источнику питания;

3.3.6 включить ППК;

3.3.7 убедиться, что световая индикация соответствует норме, согласно РЭ;

3.3.8 имитировать нарушение состояния охраняемого шлейфа сигнализации;

3.3.9 убедиться в правильности совместной работы ППК и УП в действующей системе средств охранной сигнализации.

3.4 Проверить работоспособность устройства оконечного пультового, работающего с радиоинтерфейсами (БРВ, БРП, БС, ПС, ПЦН, УС, УОС), по следующему технологическому процессу:

3.4.1 подключить к антенному разъёму согласованную нагрузку с измерительным инструментом в соответствии с РЭ на указанный тип РСПИ;

3.4.2 произвести подключения в соответствии с руководством по эксплуатации на указанный тип РСПИ;

3.4.3 в соответствии с руководством по эксплуатации на указанный тип оборудования произвести конфигурацию параметров связи (частоты, номера систем и пр.);

3.4.4 проверить режимы индикации и обмена информацией в интерфейс ПК на работоспособность согласно руководства по эксплуатации;

3.4.5 проверить прохождение тревожных и служебных сообщений на АРМ ПЦН;

3.4.6 проверить время доставки тревожного сообщения на ПЦН (не более 5 с);

3.4.7 проверить время доставки служебных сообщений на ПЦН (не более 120 с);

3.4.8 проверить время обнаружения нарушения контроля канала связи (не более 120 с);

3.4.9 проверить работу прибора в режиме переключения на резервный источник питания. Убедиться в том, что переключение прибора на питание от резервного источника не привело к перебоям и нарушениям его нормальной работы.

4 Входной контроль АРМ

4.1 Согласно «Единым техническим требованиям к системам централизованного наблюдения, предназначенным для применения в подразделениях вневедомственной охраны» типовой состав АРМ состоит из:

- АРМ администратора системы: базы данных, работа с таблицами базы данных, установление и корректировка конфигурационных и настроечных параметров, актуализация списков пользователей и их идентификаторов и другие параметры администрирования, в зависимости от используемой системы управления базой данных;

- АРМ ДПУ: функции приема, передачи извещений от ретрансляционного оборудования и устройств оконечных объектовых (УОО) с обязательным формированием тревожного извещения в случае санкционированного снятия объекта с охраны в непредусмотренное «графиком охраны» время, визуального интерфейса состояния ретрансляторов (пультов), наличие статистических и сервисных функций;

- АРМ дежурного офицера: функции контроля действий операторов, групп задержания, визуального интерфейса состояния ретрансляторов (пультов), наличие статистических и сервисных функций, протоколирования действий групп задержания, в том числе их устных докладов;

- АРМ инженера ПЦО: ведение статистики ложных срабатываний средств ОПС, объектовых карточек, ведомостей, сроков службы средств ОПС и другой необходимой, в том числе, диагностической информации.

Необязательные АРМ:
- АРМ начальника дежурной смены;
- АРМ цифровой звукозаписи и воспроизведения;
- АРМ юридической службы и договорных отношений;
- АРМ инспектора технической службы;
- АРМ инспектора кадров;
- АРМ инспектора секретариата.

4.2 Программное обеспечение систем распространяется на компакт-дисках.

4.3 Для установки программного обеспечения следует запустить на выполнение программу, расположенную в корневом каталоге инсталляционного компакт-диска.

4.4 Последовательность выполняемых операций должна соответствовать этапам установочной программы руководства по эксплуатации:

4.4.1. установка и настройка SQL-сервера сервера баз данных;

4.4.2. установка и настройка программного обеспечения;

4.4.3. установка и настройка базы данных системы;

4.4.4. установка справочной системы.

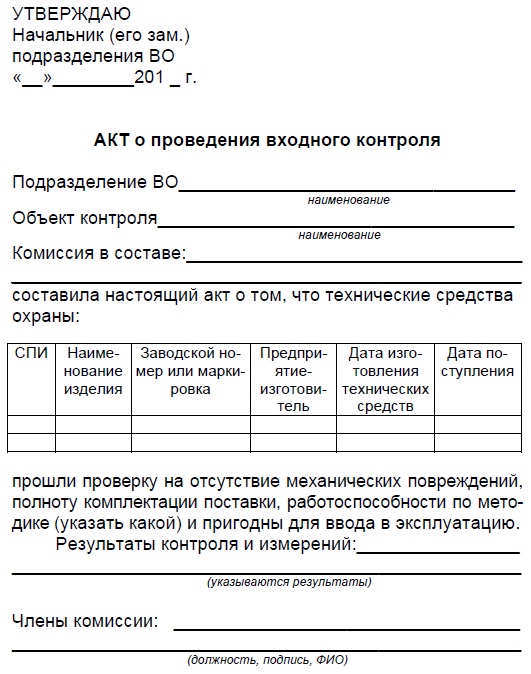

Приложение 2






Приложение 3



Уведомление об изделиях СПИ, полученных по централизованным поставкам



№ п/п Наименование СПИ Наименование изделия (по накладной) Заводской номер изделия Дата изготовления Дата (по акту) ввода изделия в эксплуатацию (для прошедших входной контроль) Дата выявления неисправности Версия ПО АРМ Описание неисправности (механические повреждения, не прохождение тестовых сигналов, индикация и звуковое оповещение о неисправности, не взятие под охрану, отсутствие связи и т.д.) Примечание





Приложение 4



Список предприятий-изготовителей СЦН



ЗАО «Аргус-Спектр»
http://www.argus-spectr.ru, E-mail: mail@argus-spectr.ru

ЗАО «Риэлта»
http://www.rielta.ru, E-mail: rielta@rielta.ru

ООО «Элеста»
http://www.elesta.ru, E-mail: elesta@elesta.ru

ООО «НПО Ахтуба-плюс»
http://www.ahtuba-plus.ru, E-mail: ahtuba-plus@yandex.ru

ООО «Охранное бюро «Сократ»
http://www.sokrat.ru, E-mail: sokrat@sokrat.ru

ООО «НПП АСБ «Рекорд»
http://www.asbgroup.ru, Email: info@asbgroup.ru

ООО НПО «Центр-Протон»
http://www.center-proton.ru, Email: info@center-proton.ru

ООО «НТК» Интекс»
http://www.intecs.ru, Email: Zakaz_intecs@mail.ru

ЗАО НПФ «Интеграл+»
http://www.integralplus.ru, Email: market@integralplus.ru

ООО «КВАЗАР»
http://www.kvazarsb.ru, Email:info@kvazarsb.ru

ООО Компания «Проксима»
http://www.proxyma.ru, Email: support@proxyma.ru
